Шкафы управления ОМЕГА для КНС

Количество насосов от 1 до 6
Мощность каждого насоса 0,37- 500 кВт
Способ пуска насосов Прямой, плавный, через преобразователь частоты
Сила тока 1 - 4000 А
Ввод питания Одинарный, двойной с ABP или отдельный ввод на каждый насос
Напряжение питания 3Х380 В, 660 В, 6 кВ или 10 кВ

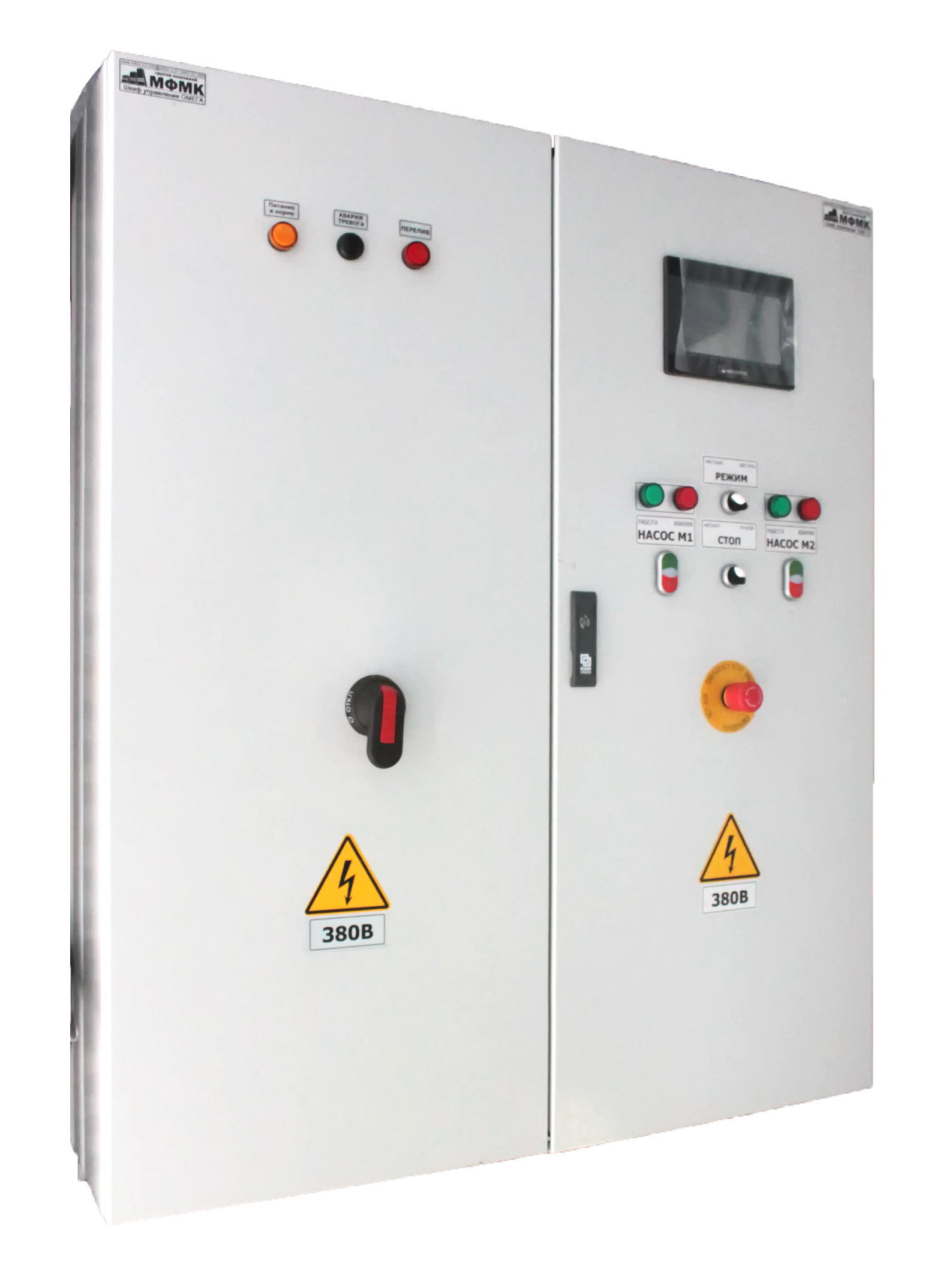

Шкафы управления ОМЕГА для КНС

Шкафы управления ОМЕГА для дренажа, канализации и отведения ливневых и фекальных стоков предназначены для управления асинхронными электродвигателями по сигналам от датчиков уровня. Шкафы позволяют управлять от 1 до 6 электродвигателями.

Остались вопросы? Связаться с менеджером

Принцип работы:

Работа шкафа управления ОМЕГА осуществляется как в ручном, так и в автоматическом режимах. Режим управления выбирается при помощи переключателя на дверце шкафа. В «Ручном режиме» запуск и остановка насосов производится кнопками «Пуск» и «Стоп» соответствующего насоса на дверце шкафа, с отображением индикации состояния насосов. В автоматическом режиме управление насосами осуществляется от сигналов внешних датчиков (поплавки, электроды, уровнемеры и т.д.).

Автоматический режим.

В зависимости от состояния датчиков уровня контроллер выдает управляющие сигналы: отключение насосов для защиты от «сухого хода», автоматическое отключение всех насосов, пуск первого насоса, пуск второго насоса, пуск третьего насоса, переполнение емкости. По этим сигналам запускаются и отключаются насосы, срабатывают аварии по «сухому ходу» и переполнению емкости.

При достижении уровня пуска первого насоса (уровни защиты от «сухого хода» и автоотключения насосов также замкнуты) запускается таймер задержки пуска первого насоса, после чего насос с наименьшей наработкой запускается.

При дальнейшем увеличении уровня и замыкании следующих поплавков запускается таймер задержки пуска дополнительного (второго, третьего и т.д.) насоса, после чего запускается дополнительный насос, также с минимальным значением наработки. При достижении верхнего аварийного уровня загорается лампа «Аварийный уровень» на дверце шкафа, насосы продолжают работать. Когда уровень в емкости понижается до уровня автоотключения всех насосов, насосы последовательно останавливаются.

При выходе из строя рабочих насосов, предусмотрено автоматическое включение резервных насосов. Также есть возможность выбора количества рабочих и резервных насосов.

Диспетчеризация.

Для подключения шкафа управления к пульту управления и индикации, или к системе диспетчеризации предусмотрены перекидные контакты следующих сигналов:

  • статусы «Работа», «Авария» каждого насоса;
  • сигнал «аварийный уровень»;
  • сигнал «сухой ход» насосов;
  • статусы «автоматический», «ручной» шкафа управления.
Дополнительные функции.
  • исполнение со встроенным АВР по питанию;
  • уличное исполнение (УХЛ2, УХЛ1);
  • подключение датчиков защиты насосных агрегатов внутри шкафа управления (PTC, датчики влажности и т.п.);
  • возможность дистанционного управления;
  • возможность подключения станции к системе автоматизации и сбора данных (Modbus RTU/TCP и т.д.);
  • на дверь шкафа: счетчик моточасов, амперметр, вольтметр, выносная панель плавных пускателей.
Применение:
  • КНС;
  • Очистные сооружения;
  • Ливневая канализация;
  • Дренажные приямки;
  • Котлованы и т.д.
Технические характеристики
Количество насосов от 1 до 6
Мощность каждого насоса 0,37- 500 кВт
Способ пуска насосов Прямой, плавный, через преобразователь частоты
Сила тока 1 - 4000 А
Ввод питания Одинарный, двойной с ABP или отдельный ввод на каждый насос
Напряжение питания 3Х380 В, 660 В, 6 кВ или 10 кВ
Климатическое исполнение Внутреннее ухл1.ухл4 (0...+40°C)
Тип управления по уровню
Звуковая сигнализация Есть
Проверка питания Есть
Возможность подключения до 240 задвижек Нет
