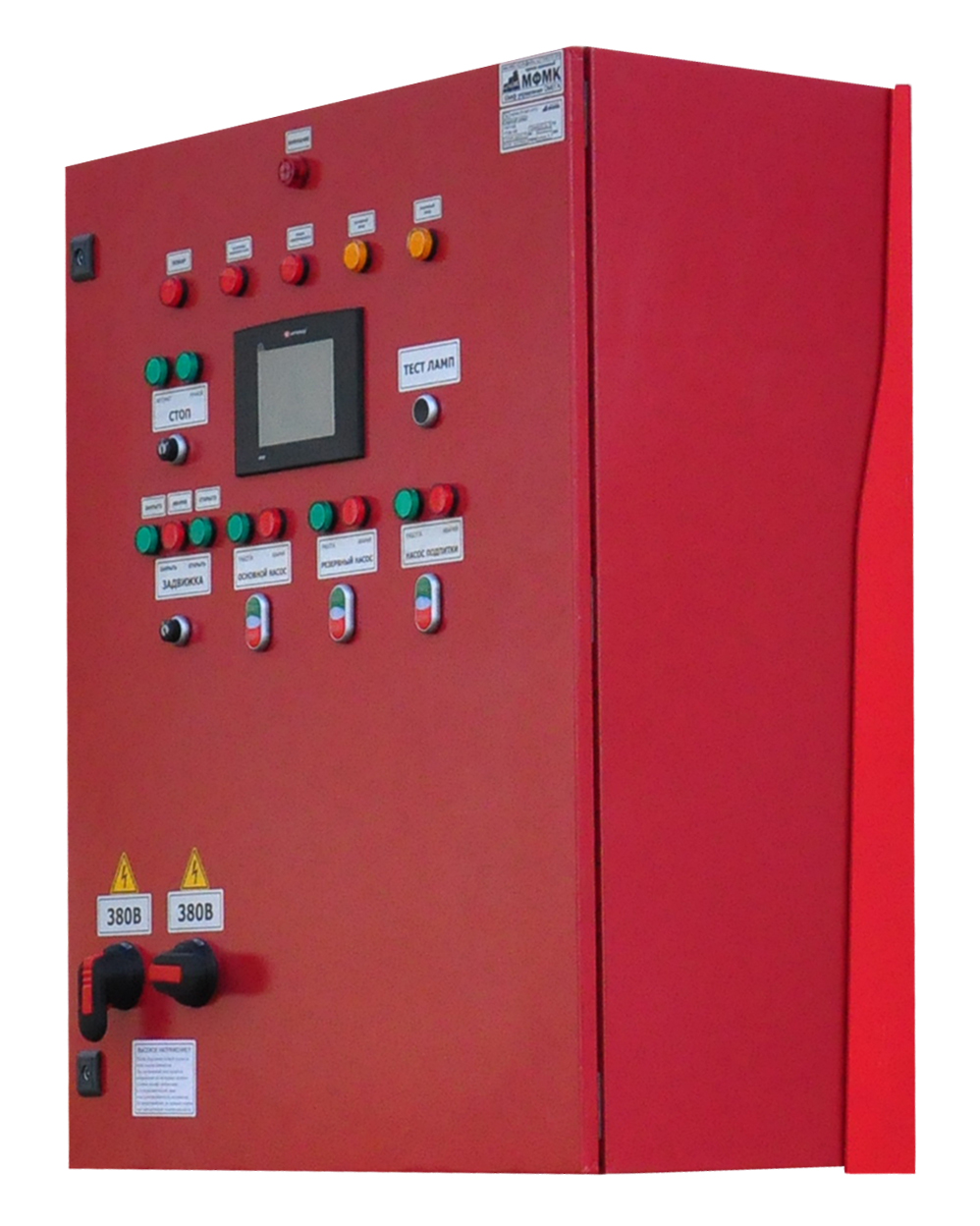

Шкафы управления ОМЕГА для систем пожаротушения

Шкафы управления ОМЕГА для систем пожаротушения
Количество насосов 1 - 4
Мощность каждого насоса 0.37 - 500 кВт
Сила тока 1 - 3000 А
Ввод питания 2/3 ввода с АВР
Напряжение питания 380 В
Климатическое исполнение УХЛ1 - УХЛ4
Шкафы управления ОМЕГА для систем пожаротушения

Шкафы управления для систем пожаротушения ОМЕГА предназначены для контроля и управления асинхронными электродвигателями насосов пожаротушения. Шкафы позволяют управлять двумя, тремя и четырьмя электродвигателями (в стандартном исполнении).

Шкаф управления пожарными насосами сертифицирован и соответствует техническому регламенту о требованиях пожарной безопасности.

Остались вопросы? Связаться с менеджером

Принцип работы:

Шкафы управления ОМЕГА пожарными насосами предназначены для работы в двух системах: спринклерная и дренчерная системы пожаротушения.

Шкаф имеет два режима управления – ручной и автоматический. Выбор режима управления осуществляется переключателем на панели шкафа.

В ручном режиме управление насосами осуществляется кнопками "Пуск" / "Стоп" соответствующего насоса, с отображением индикации состояния. В основном, данный режим служит для пробного пуска (определить правильность подключения, направление вращения электродвигателей), а также в аварийных ситуациях.

В автоматическом режиме работа осуществляется по внешним сигналам от приборов и датчиков. Насосы работают по схеме рабочий/резервный, т.е. в случае неисправности рабочего насоса шкаф автоматически включит в работу резервный. В шкафах на три насоса и более существует возможность выбора количества рабочих/резервных насосов.

Спринклерная система пожаротушения.

Автоматический режим в спринклерной системе организован следующим образом: пуск основного насоса происходит при падении давления в системе ниже заданного. Во время пожара колба спринклера лопается при определённой температуре и происходит падение давления в системе, загорается индикация "пожар" на лицевой панели шкафа управления и формируется сигнал открытия пожарных задвижек (при наличии). После этого запускается основной насос.

При аварии основного насоса (отключение автомата защиты двигателя, отсутствие перепада давления) происходит запуск резервного насоса.

Остановка режима пожаротушения осуществляется переводом переключателя в положение "Стоп" на передней панели шкафа.

Дренчерная система пожаротушения.

В дренчерной системе пуск шкафа управления в режим пожаротушения происходит по внешнему сигналу "Пожар" от АПС/ППКП/диспетчерской или при нажатии кнопки "Пожар" на лицевой панели шкафа. При этом с заданной задержкой по времени происходит пуск основного насоса и трубопровод пожаротушения заполняется водой.

При аварии основного насоса (отключение автомата защиты двигателя, отсутствие перепада давления) происходит запуск резервного насоса.

Остановка режима пожаротушения осуществляется переводом переключателя в положение "Стоп" на передней панели.

Автоматический ввод резервного питания

Шкаф управления пожарными насосами ОМЕГА оснащен системой автоматического ввода резерва (АВР) с питанием от двух/трех независимых источников для электроприемников первой/первой особой категории надежности электроснабжения. При пропадании одной из фаз, перекосе, неправильной последовательности подключения фаз, повышенном или пониженном напряжении на основном вводе происходит автоматическое переключение на резервный ввод. При восстановлении основного ввода происходит обратное переключение.

Модификация шкафа с насосом подпитки

В модификации шкафа с насосами подпитки возможно подключение одного или двух (рабочий/резервный) насосов подпитки (жокей-насосы). Насос подпитки включается в работу при падении давления в трубопроводе ниже рабочего уровня. Если во время работы насоса подпитки уровень давления падает ниже уровня запуска основных насосов, происходит открытие пожарных задвижек и последующий пуск основного насоса. Далее шкаф управления пожарными насосами работает как описано выше.

Серия с преобразователем частоты

Частотное регулирование в системах пожаротушения предназначено для многоуровневых и разветвлённых систем с возможным ограничением отбора воды от максимального расчётного, при этом обеспечивается поддержание точного давления в системе пожаротушения и исключается выход насосов в зону высоких давлений.

В таких шкафах управление работой основного или резервного электродвигателя происходит от преобразователя частоты, что обеспечивает минимальные потери в электродвигателе, плавный пуск и остановку основного или резервного электродвигателя.

Управление дренажным насосом.

В соответствии с пожарными нормами, шкаф управления ОМЕГА способен дополнительно управлять дренажным насосом, расположенным в том же помещении.

К шкафу можно подключить два дискретных датчика уровня (нижний и верхний). При замыкании датчика верхнего уровня запускается таймер задержки пуска дренажного насоса, после чего происходит запуск дренажного насоса. При размыкании датчика верхнего уровня и последующего размыкания датчика нижнего уровня дренажный насос останавливается, также через временную задержку.

В шкафу также реализованы требования технического регламента:
  • по защите органов управления от несанкционированного доступа: всё переключение на лицевой панели шкафа производится ключами.
  • по автоматической проверке на короткое замыкание и обрыв в цепях всех датчиков давления, а также сигнала "Пожар". При обнаружении КЗ или обрыва одного из этих устройств загорается индикация "Общая неисправность".
Технические характеристики
Количество насосов 1 - 4
Мощность каждого насоса 0.37 - 500 кВт
Сила тока 1 - 3000 А
Ввод питания 2/3 ввода с АВР
Напряжение питания 380 В
Климатическое исполнение УХЛ1 - УХЛ4
Тип управления местное, дистанционное
Звуковая сигнализация Нет
Проверка питания Нет
Возможность подключения до 240 задвижек Нет
