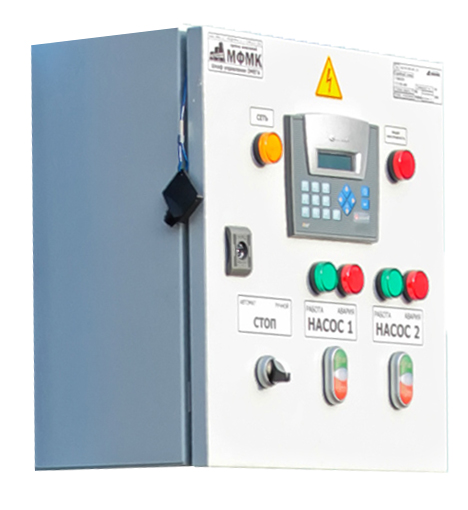

Шкафы управления ОМЕГА с релейным регулированием

Шкафы управления ОМЕГА с релейным регулированием
Шкафы с релейным регулированием
Количество насосов от 1 до 6
Мощность каждого насоса 0.37 – 500 кВт
Способ пуска насосов от УПП, от сети
Сила тока 1 – 4000 А
Ввод питания 1-3 силовых ввода
Напряжение питания 220 – 690В
Шкафы управления ОМЕГА с релейным регулированием

Шкафы управления ОМЕГА с релейным регулированием предназначены для контроля и управления асинхронными электродвигателями. Шкафы позволяют управлять от 1 до 6 электродвигателями.

Шкафы управления ОМЕГА с релейным регулированием обеспечивают:

  • Каскадный метод управления насосов;
  • Поддержание заданных параметров системы;
Остались вопросы? Связаться с менеджером

Принцип работы:

Работа шкафа управления ОМЕГА осуществляется как в ручном, так и в автоматическом режимах. Режим управления выбирается при помощи переключателя на дверце шкафа. В «ручном режиме» запуск и остановка насосов производится кнопками «Пуск» и «Стоп» соответствующего насоса на дверце шкафа, с отображением индикации состояния насосов. В «автоматическом режиме» управление насосами осуществляется от сигналов внешних реле/датчиков (давление, перепад давления, температура, расход, уровень и т.д.). Принцип работы шкафа основан на схеме каскадного включения насосов по сигналу от внешнего реле/датчика.

Автоматический режим

Шкаф управления данной серии обеспечивает поддержание заданного значения давления путем каскадного пуска/остановки насосов. В шкафу предусмотрена регулируемая задержка пуска и остановка насосов, позволяющая ограничить количество пусков в случае нестабильности в гидравлической системе.

Для выравнивания ресурса электродвигателя по времени реализована функция смены последовательности включения и выключения насосов. Насос с наибольшей наработкой всегда отключается первым, с наименьшей наработкой – всегда первым включается.

Шкаф управления принимает сигнал ( «сухой» контакт) от реле давления встроенного на стороне напора. Пуск насоса осуществляется с заданной задержкой по времени по сигналу от реле о низком давлении, если в течение последующего заданного времени реле не сигнализирует о достижении заданного давления, то запускается в работу каскадом второй насос и далее по количеству рабочих насосов. Остановка насоса осуществляется с заданной задержкой времени по сигналу от реле о достижении заданного значения давления, если в течение последующего заданного времени реле не фиксирует падение давления, то останавливается последующий насос и далее каскадом до остановки всех насосов.

Шкаф управления принимает сигналы от реле защиты от «сухого» хода, устанавливаемого на всасывающем трубопроводе или от поплавка из накопительной ёмкости, по их сигналу, при отсутствии воды, шкаф управления отключит насосы, защищая от разрушения в следствии работы по «сухому» ходу.

При выходе из строя рабочих насосов, предусмотрено автоматическое включение резервных насосов, также есть возможность выбора количества рабочих и резервных насосов.

Аварии:

Авария насоса. В «автоматическом режиме» в случае неисправности основного насоса, шкаф автоматически включит в работу резервный, а на лицевой панели шкафа загорится лампа «АВАРИЯ» соответствующего насоса.

Дополнительные функции:

  • исполнение со встроенным АВР по питанию;
  • уличное исполнение (УХЛ2,УХЛ1);
  • подключение датчиков защиты насосных агрегатов внутри шкафа управления (PTC, Pt, датчики влажности и т.п.);
  • возможность дистанционного управления;
  • возможность подключения станции к системе автоматизации и сбора данных (диспетчеризация, Modbus RTU, PROFIBUS DP, Ethernet и т.д.);
  • на дверь шкафа: счетчик моточасов, амперметр, вольтметр, выносная панель плавных пускателей.
Технические характеристики
Количество насосов от 1 до 6
Мощность каждого насоса 0.37 – 500 кВт
Способ пуска насосов от УПП, от сети
Сила тока 1 – 4000 А
Ввод питания 1-3 силовых ввода
Напряжение питания 220 – 690В
Климатическое исполнение УХЛ1 - УХЛ4
Тип управления местное, дистанционное
Звуковая сигнализация Есть
Проверка питания Нет
Возможность подключения до 240 задвижек Нет
