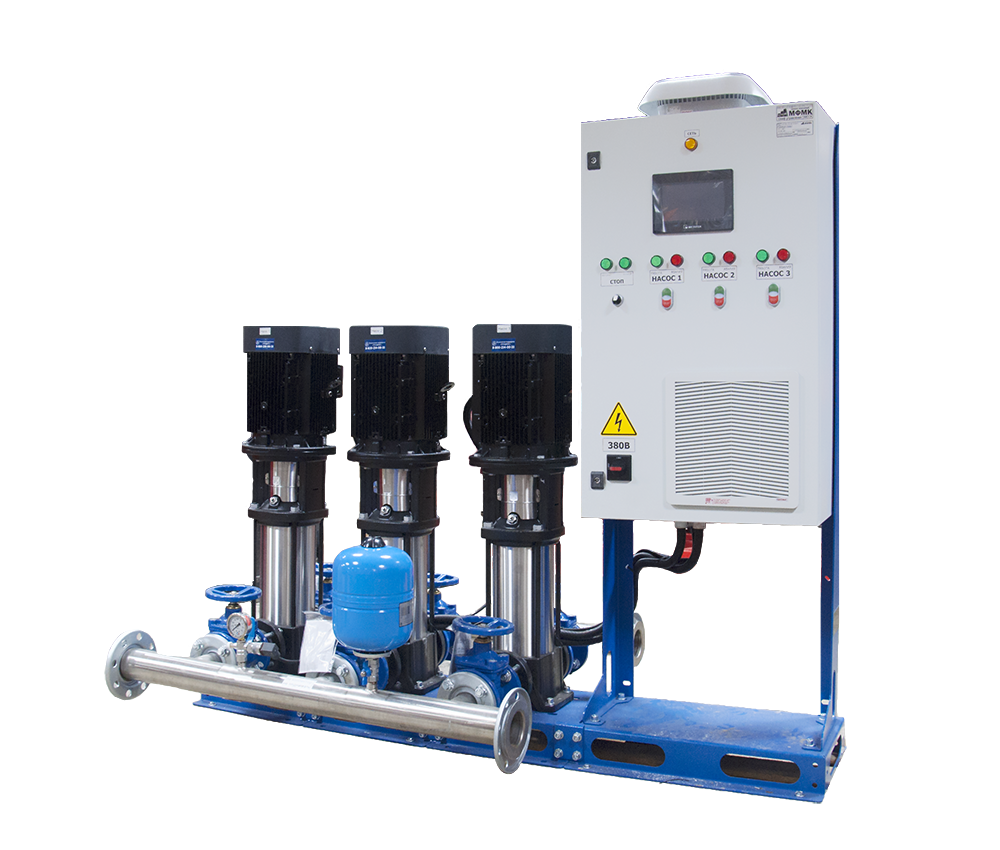

Насосные установки АЛЬФА для систем водоснабжения

Насосные установки АЛЬФА СПД
Количество насосов от 2 до 6 для стандартного решения
Мощность каждого насоса от 0,37 до 90 кВт для стандартного решения
Напряжение питания 3 × 380 В
Тип регулирования релейное с контроллером,

частотное с контроллером,

частотное для каждого насоса с контроллером

Макс. температура перекачиваемой жидкости 120 С (по запросу до 180 С)
Макс. температура окружающей среды 50 С
Насосные установки АЛЬФА для систем водоснабжения

Область применения:

  • Системы водоснабжения (ГВС и ХВС, в том числе для питьевой воды).
  • Системы водоподготовки;
  • Технологические процессы;
Принцип работы насосных установок АЛЬФА типа СПД с частотным регулированием (КЧ, КЧП):

Контроль и управление насосной установкой осуществляются с помощью контроллера с цветным сенсорным дисплеем.

Сигнал о повышении или снижении давления в системе, поступающий с датчика давления на контроллер, сравнивается с ранее введенным заданием, и затем сигнал рассогласования поступает на преобразователь частоты. Преобразователь, в соответствии с сигналом, меняет частоту вращения электродвигателя рабочего насоса. Таким образом, преобразователь частоты постоянно поддерживает требуемое значение давления в системе. При увеличении расхода воды в системе преобразователь частоты увеличивает частоту вращения электродвигателя рабочего насоса, а при достижении номинальной скорости (при частоте 50 Гц) его вращения включается дополнительный насос на прямую или через мягкий пускатель.

Для предотвращения скачков давления в системе при пуске дополнительного насоса, частотный преобразователь кратковременно занижает обороты рабочего насоса в момент пуска дополнительного насоса. При снижении расхода преобразователь частоты уменьшает частоту вращения рабочего насоса, а при достижении минимальной скорости его вращения контроллер выключает поочередно дополнительные насосы. Установка с преобразователем частоты работает внутри заданного интервала (гистерезис).

При получении от преобразователя частоты сигнала аварии установка переходит в автоматический релейный режим работы, при котором насосы включаются и выключаются при достижении границ гистерезиса.

Принцип работы насосных установок АЛЬФА типа СПД с преобразователем частоты на каждый насос (КЧn):

Контроль и управление насосной установкой осуществляются с помощью контроллера с цветным сенсорным дисплеем.

Сигнал обратной связи о повышении или снижении давления в системе, поступающий с датчика давления на контроллер, сравнивается с ранее введенным заданием, и затем сигнал рассогласования поступает на преобразователь частоты.

Преобразователь частоты начинает работу, изменяя частоту вращения электродвигателя насоса в соответствии с показаниями датчика давления на основе ПИД-регулирования. В начале работы всегда запускается один частотно-регулируемый насос. Производительность установки меняется в соответствии с потреблением путём включения/выключения требуемого числа насосов и параллельной регулировки насосов, находящихся в эксплуатации. Если задание не достигнуто и насос работает на максимальной частоте то, через определенный промежуток времени контроллер включит дополнительный преобразователь частоты в работу и насосы синхронизируются по частоте вращения (насосы в эксплуатации работают с равной частотой вращения). И так до тех пор, пока давление в системе не достигнет заданного значения.

При снижении расхода преобразователь частоты уменьшает частоту вращения рабочего насоса, а при достижении минимальной скорости его вращения контроллер выключает поочередно дополнительные насосы.

Принцип работы насосных установок АЛЬФА типа СПД с релейным регулированием (К или КП):

Работа насосов осуществляется автоматически по сигналу от реле давления, установленному на напорном коллекторе. При падении давления в системе ниже установленного, реле давления включает первый насос на прямую (или через мягкий пускатель). Если требуемое давление не достигается в течение регулируемого времени задержки, запускается следующий насос. Когда требуемое давление будет достигнуто, насосы отключатся один за другим.

Функции насосных установок АЛЬФА типа СПД:

  • Обеспечение точного поддержания давления.
  • Защита электродвигателя от токов короткого замыкания и тепловой перегрузки, перекоса фаз, повышенного и пониженного напряжения питающей сети.
  • Экономия потребляемой электроэнергии.
  • Интеллектуальная система распознавания низких расходов с автоматическим входом/выходом в спящий режим.
  • Постоянный учет наработки насосов в часах и автоматическое переключение насосов для ее выравнивания.
  • Постоянный учет количества пусков насосов в час и автоматическое переключение при превышении заданной величины.
  • Защита насосов от «сухого» хода.
  • Суточное и недельное программирование режимов работы установки.
  • Постоянная запись графиков работы с возможностью просмотра истории за месяц.
  • Регистрация отказов и неисправностей узлов насосной установки с памятью о событиях за 1 год.
  • Контроль целостности напорного трубопровода.
  • Функция заполнения системы.
  • Обеспечение аварийного режима работы насосной установки при выходе из строя частотного преобразователя (переходит в релейный режим работы)
  • Обеспечение аварийного режима работы насосной установки при обрыве цепи питания датчика давления. В
  • Обеспечение аварийного режима работы насосной установки при аварии контроллера.
  • Цветной сенсорный дисплей контроллера с меню на русском языке.
  • Светодиодная индикация: сеть, работа, авария каждого насоса.
  • Встроенный протокол передачи данных Modbus RTU.
  • Возможность управления внешними устройствами, и сигнализация их состояния.
Технические характеристики
Количество насосов от 2 до 6 для стандартного решения
Мощность каждого насоса от 0,37 до 90 кВт для стандартного решения
Напряжение питания 3 × 380 В
Тип регулирования релейное с контроллером,

частотное с контроллером,

частотное для каждого насоса с контроллером

Макс. температура перекачиваемой жидкости 120 С (по запросу до 180 С)
Макс. температура окружающей среды 50 С
Частота вращения эл. двигателя 2900/1450 об/мин.
Кол-во параллельно подключенных насосов от 2 до 6
