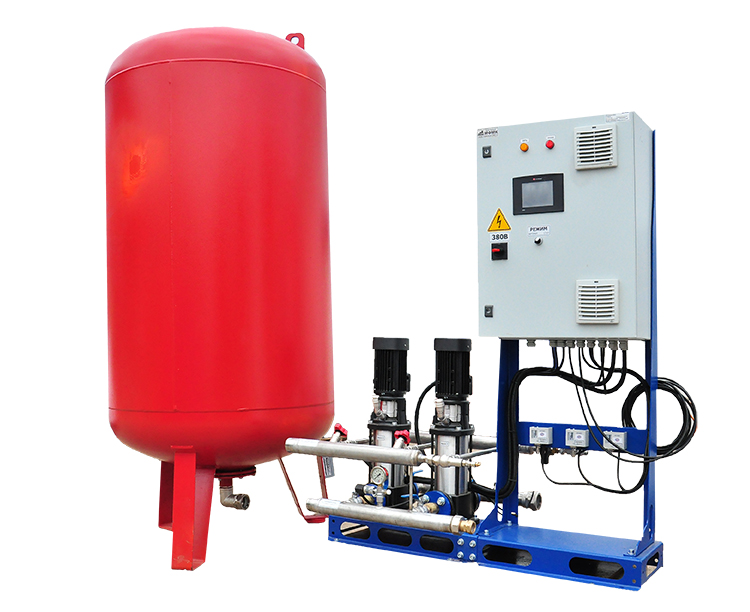

Насосные установки АЛЬФА для систем поддержания давления

Насосные установки АЛЬФА для систем поддержания давления
Количество насосов 2 для стандартного решения
Напряжение питания 3 × 380 В
Тип регулирования

релейное с контроллером,

релейное с устройствами плавного пуска с контроллером,

частотное для каждого насоса с контроллером

Макс. температура перекачиваемой жидкости 120°С
Макс. температура окружающей среды 50 °С
Насосные установки АЛЬФА для систем поддержания давления

Поддержание давления в системах отопления, кондиционирования и технологических контурах.

Остались вопросы? Связаться с менеджером

Область применения:

Поддержание давления в системах отопления, кондиционирования и технологических контурах.

Принцип работы насосных установок АЛЬФА типа СПД для систем поддержания давления:

Принцип действия

При нагреве теплоноситель в системе расширяется, что приводит к росту давления. Датчик давления фиксирует это повышение и посылает сигнал на блок управления. Шкаф управления, который с помощью датчика веса постоянно фиксирует значения уровня жидкости в баке, открывает соленоидный клапан, через который излишки теплоносителя перетекают из системы в мембранный расширительный бак, давление в котором равно атмосферному.

По достижению заданного значения давления в системе, соленоидный клапан закрывается и перекрывает поток жидкости из системы в расширительный бак. При охлаждении теплоносителя в системе, его объем уменьшается и давление падает. Если давление падает ниже установленного уровня, то шкаф управления включает насос.

Насос работает до тех пор, пока давление в системе не поднимется до установленного уровня. Постоянный контроль уровня воды в баке защищает насос от сухого хода, а также предохраняет бак от переполнения. Если давление в системе выходит за рамки максимального или минимального, то, соответственно, срабатывает один из насосов или один из соленоидных клапанов.

Деаэрация

Деаэрация в СПД основывается на принципе понижения давления. Когда теплоноситель под давлением входит в расширительный бак установки (безнапорный или атмосферный), способность газов растворяться в воде уменьшается. Воздух выделяется из воды и выводится через воздухоотводчик, установленный в верхней части бака.

Подпитка

Автоматическая подпитка компенсирует потери объема теплоносителя, происходящие из-за утечек и деаэрации. Система контроля уровня автоматически активирует функцию подпитки, когда требуется, и теплоноситель в соответствии с программой поступает в бак. Когда достигается минимальный уровень теплоносителя в баке (10%), соленоид на линии подпитки открывается. Объем теплоносителя в баке будет увеличен до уровня 30%. Это предотвратит сухую работу насоса. В установке используется импульсный расходомер, благодаря чему расход теплоносителя фиксируется в системе.

Функции насосных установок АЛЬФА типа СПД для систем поддержания давления:
  • Новый пользовательский интерфейс, разработанный для улучшения ситуативного восприятия оператором.
  • Цветной сенсорный дисплей контроллера с меню на русском языке.
  • Встроенный протокол передачи данных Modbus RTU.
  • Высокая степень свободы интеграции в существующие схемы диспетчеризации по любым промышленным протоколам связи.
  • Задержка запуска системы от 60 секунд с выдачей звуковой и световой сигнализации о начале процесса пуска.
  • Встроенная система автоматического ввода резерва (АВР)
  • Возможность подключения до 240 задвижек, оснащенных модулем контроля положения к одному шкафу управления.
  • Защита от несанкционированного доступа.
  • Контроль цепей управления на короткое замыкание и обрыв в цепях основного и резервного насоса, насоса подпитки.
  • Регистрация отказов и неисправностей узлов насосной установки с памятью о событиях за 1 год.
Технические характеристики
Количество насосов 2 для стандартного решения
Напряжение питания 3 × 380 В
Тип регулирования

релейное с контроллером,

релейное с устройствами плавного пуска с контроллером,

частотное для каждого насоса с контроллером

Макс. температура перекачиваемой жидкости 120°С
Макс. температура окружающей среды 50 °С
Схемы Скачать
