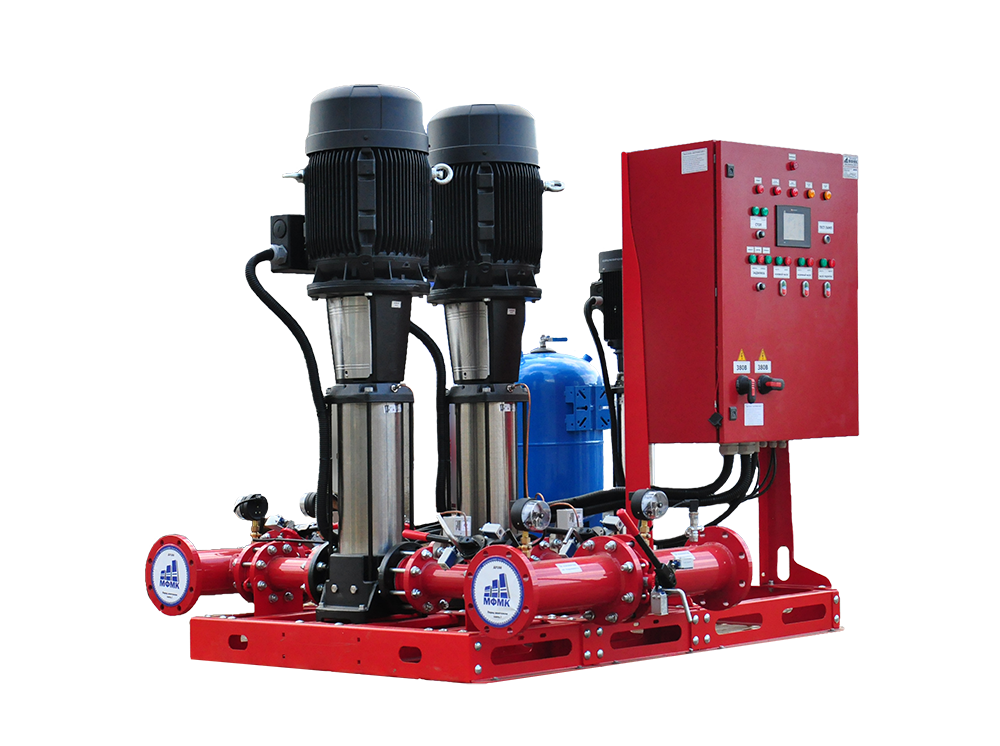

Насосные установки АЛЬФА для систем пожаротушения

Насосные установки АЛЬФА СПДп(ж) для систем пожаротушения
Количество насосов от 2 до 6
Мощность каждого насоса от 0,37 до 250 кВт для стандартного решения
Напряжение питания 3 ×380 В
Тип регулирования

релейное с контроллером,

релейное регулирование с устройствами плавного пуска для каждого насоса,

частотное с контроллером,

частотное с контроллером и плавным пуском

Макс. температура перекачиваемой жидкости 70 С
Макс. температура окружающей среды 50 С
Насосные установки АЛЬФА для систем пожаротушения

Системы пожаротушения (дренчерные, спринклерные, пенные)

Совмещенные системы (водоснабжение и пожаротушение)

Остались вопросы? Связаться с менеджером

Область применения:

  • Системы пожаротушения (дренчерные, спринклерные, пенные)
  • Совмещенные системы (водоснабжение и пожаротушение)
Принцип работы насосных установок АЛЬФА типа СПДп основан на системе и/или:
  • или пуск основного насоса при замыкании сигнала «Пожар» от ППКП и при падении давления
  • или нажатии Пуск кнопки «Пожар» на передней панели шкафа управления и при падении давления

При этом трубопровод пожаротушения заполняется водой, и пожарная насосная установка и начинает работать как система повышения давления с заданными временными задержками. Так происходит до перевода переключателя на шкафу управления в положение Стоп на передней панели.

В независимости от системы работы при возникновении аварии основного насоса происходит автоматический пуск резервного.

Принцип работы насосных установок АЛЬФА типа СПДпж

Основан на пуске основного насоса при падении давления в системе трубопроводов пожаротушения и сигнале от узла управления. Если в процессе работы давление в системе восстанавливается, с задержкой времени происходит остановка основного насоса, при дальнейшем падении давления с задержкой времени происходит повторный пуск насоса. То есть пожарная насосная установка начинает работать как система повышения давления с заданными временными задержками. Так происходит до перевода переключателя в шкафу управления в положение Стоп на передней панели.

Возможна работа основного насоса в качестве насоса подпитки в течение заданного промежутка времени пока не произошло перекидывание контактов диспетчеризации Пожар.

В модификации насосы подпитки возможно подключение одного или двух (рабочий/резервный) насосов подпитки. Насос подпитки включается в работу при падении показаний датчика давления ниже уровня срабатывания установки «Рабочее давление НП».

Если во время работы насоса подпитки уровень давления падает до значения «Рабочее давление», происходит перекидывание контактов диспетчеризации на открытие задвижки, но насос подпитки остается в работе. Перед пуском основного насоса происходит останов насоса подпитки.

В случае аварии насоса подпитки происходит пуск резервного насоса подпитки (только для двух насосов подпитки). Далее пожарная насосная установка работает как описано выше.

Функции насосных установок АЛЬФА типа СПДп(ж):
  • Новый пользовательский интерфейс, разработанный для улучшения ситуативного восприятия оператором
  • Цветной сенсорный дисплей контроллера с меню на русском языке
  • Встроенный протокол передачи данных Modbus RTU
  • Высокая степень свободы интеграции в существующие схемы диспетчеризации по любым промышленным протоколам связи
  • Задержка запуска системы от 60 секунд с выдачей звуковой и световой сигнализации о начале процесса пуска
  • Встроенная система автоматического ввода резерва (АВР)
  • Возможность подключения до 240 задвижек оснащенных модулем контроля положения к одному шкафу управления
  • Защита от несанкционированного доступа
  • Контроль цепей управления на короткое замыкание и обрыв в цепях основного и резервного насоса, насоса подпитки
  • Регистрация отказов и неисправностей узлов насосной установки с памятью о событиях за 1 год
Опции пожарных шкафов управления ОМЕГА АШУ:
  • Дистанционное управление и индикация работы
  • Звуковая и световая сигнализация
  • Модули контроля сигнализаторов протока жидкости или сигналов от сигнальных клапанов
  • Подключение компрессоров
  • Подключение дренажных насосов с отслеживанием уровня в приямке, включая аварийный уровень
  • Подключение и управление шкафом управления электроприводной арматурой
  • Встроенное подключение и управление электроприводной арматурой
  • Применение любых промышленных протоколов.
  • Модификация шкафа управления с одним вводом питания
  • Модификация шкафа управления для совмещенных систем
  • Модификация шкафа управления для системы пенного пожаротушения
Технические характеристики
Количество насосов от 2 до 6
Мощность каждого насоса от 0,37 до 250 кВт для стандартного решения
Напряжение питания 3 ×380 В
Тип регулирования

релейное с контроллером,

релейное регулирование с устройствами плавного пуска для каждого насоса,

частотное с контроллером,

частотное с контроллером и плавным пуском

Макс. температура перекачиваемой жидкости 70 С
Макс. температура окружающей среды 50 С
Частота вращения эл. двигателя 2900/1450 об/мин.
Кол-во параллельно подключенных насосов От 2 до 6 в стандарной поставке
