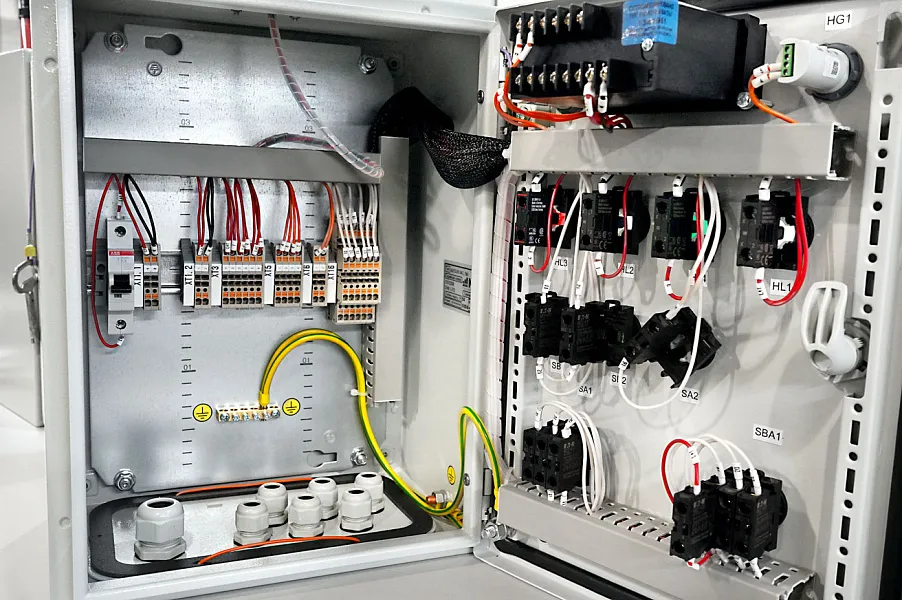

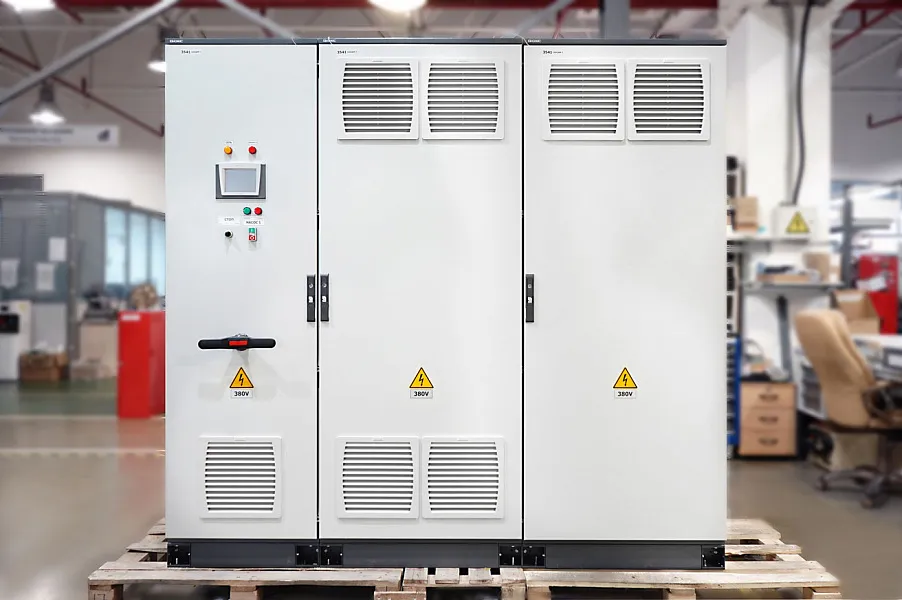

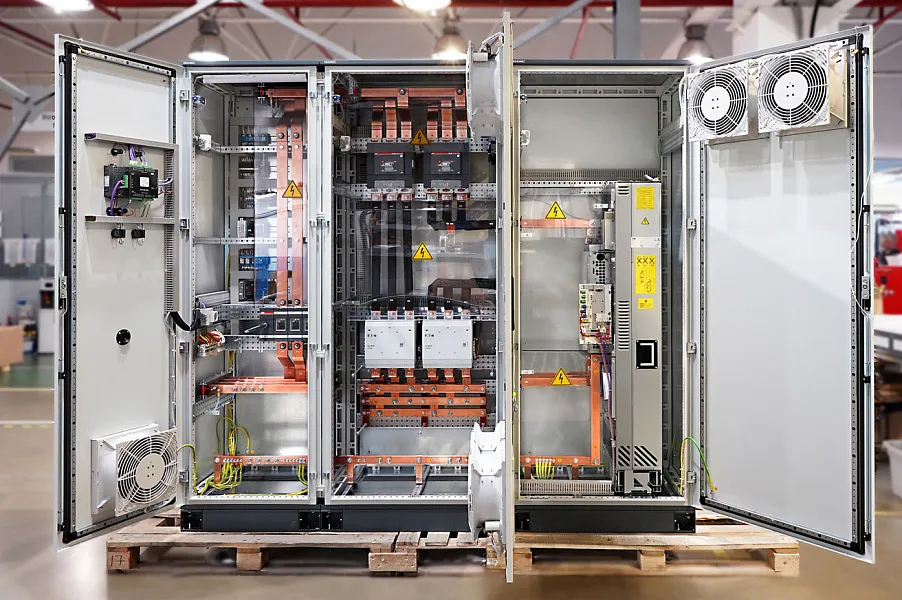

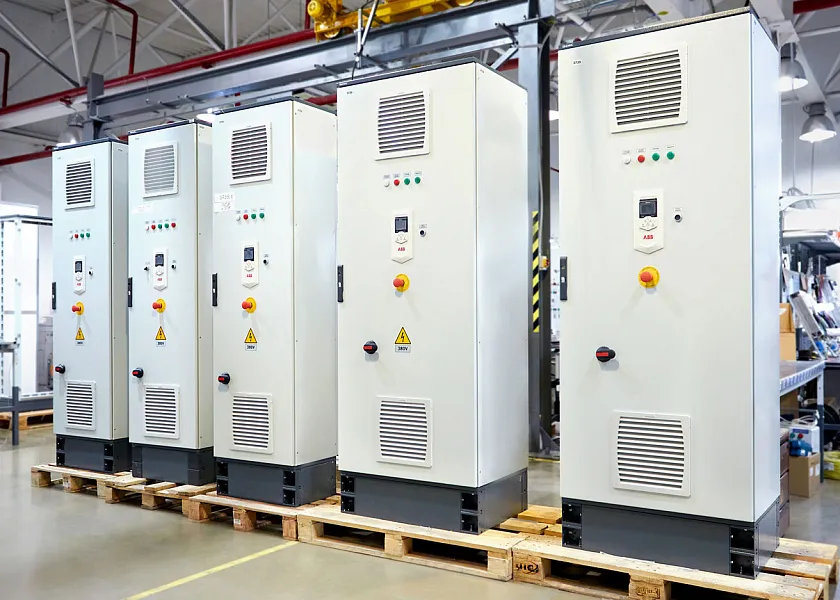

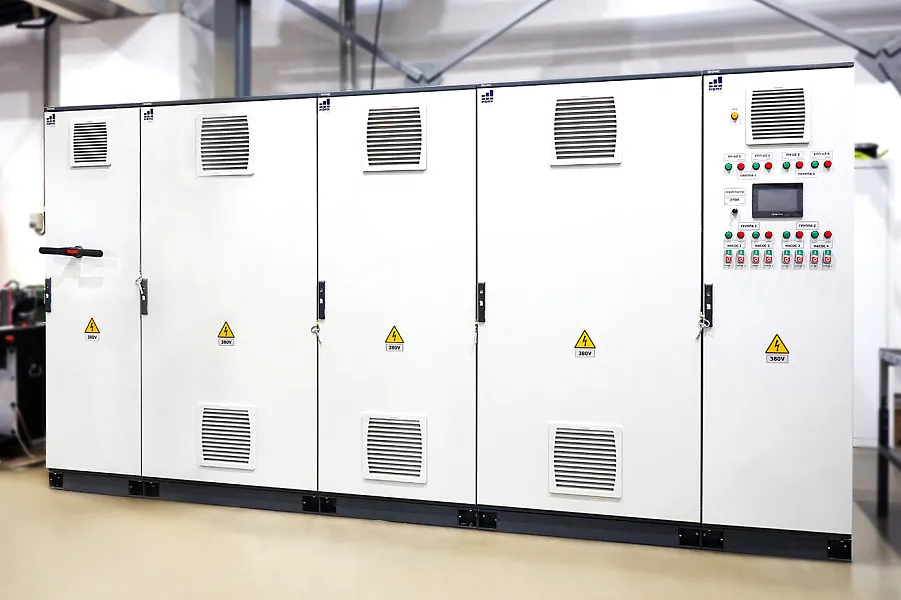

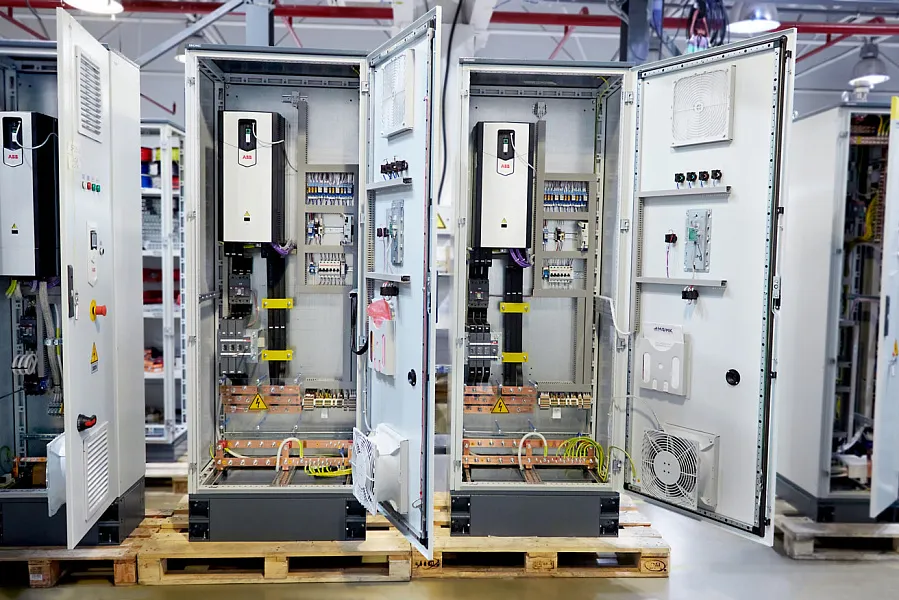

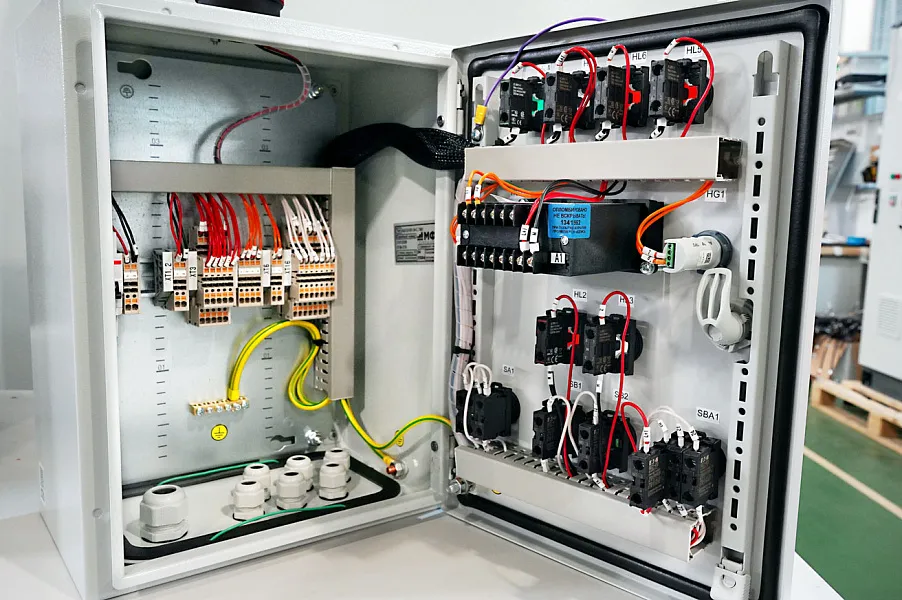

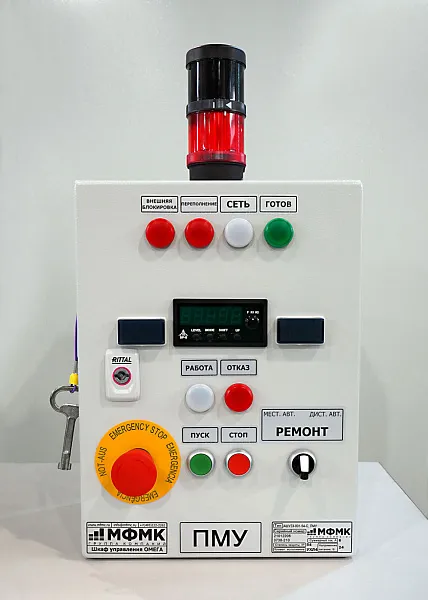

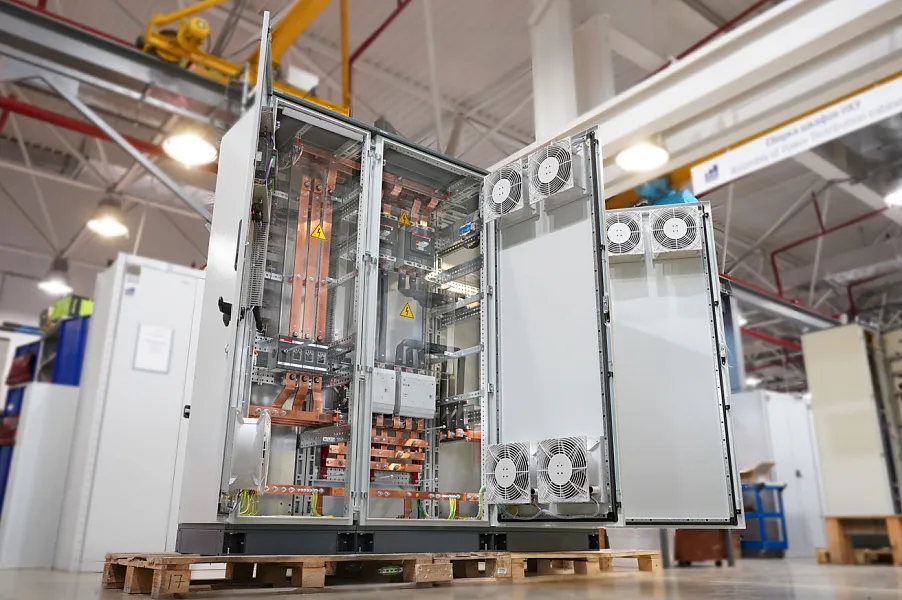

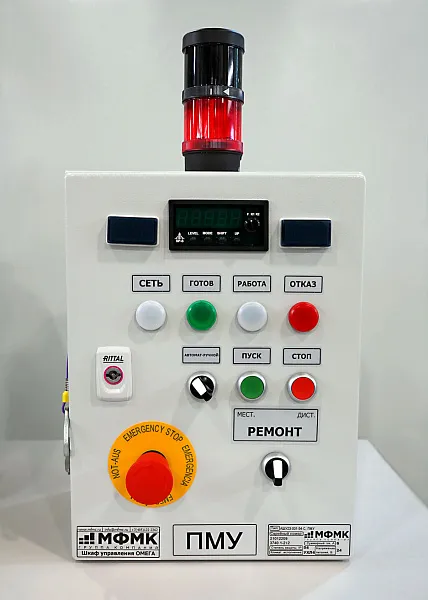

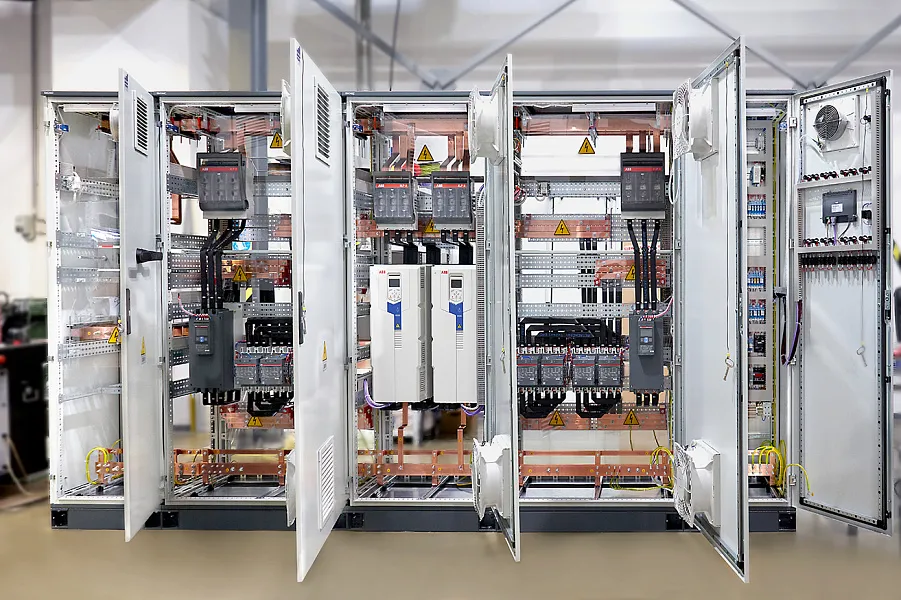

Шкафы управления ОМЕГА с частотным регулированием

предназначен для работы с повысительными насосами, в составе которых имеется стандартный асинхронный двигатель с короткозамкнутым ротором

Количество насосов
1 - 6
Мощность каждого насоса
0,37 - 500 кВт
Способ пуска насосов
от ПЧ

от УПП

от сети

Сила тока
1 - 4000 А
Ввод питания
одинарный

двойной с ABP

отдельный ввод на каждый насос

Напряжение питания
3 х 380 В

660 В

6 кВ

10 кВ

Климатическое исполнение
УХЛ1 - УХЛ4
Тип управления
местное

дистанционное

Область применения

  • Системы ГВС и ХВС
  • Отопление и кондиционирование
  • Модернизация существующих систем в ЖКХ
  • Проектирование новых насосных установок

Основные функции шкафа управления

  • Функция ПИД-регулятора, позволяющая точно поддерживать заданное давление, путем регулирования частоты вращения двигателей насосов
  • Плавный пуск и останов насоса, позволяющий снизить вероятность возникновения гидроударов, а также уменьшает пусковые токи двигателя
  • Возможность управлять как одним насосом, так и насосной группой, состоящей из двух или трех насосов
  • Гибкое конфигурирование алгоритмов каскадного регулирования давления
  • Чередование насосов с функцией АВР (т. е. при аварии одного из насосов автоматически включается резервный), функция чередования насосов по времени
  • Выравнивание ресурса насосов, по времени наработки, либо по числу включений, каждого из насосов, с приоритетным включением дополнительного насоса с меньшим временем работы
  • Возможность работы шкафа управления в двух режимах: автоматический и ручной (аварийный)
  • Режим работы местный (изменение уставок с панели контроллера) и дистанционный (изменение уставок дистанционно, по протоколам Modbus TCP, EasyAccess, VNC)
  • Три режима задания уставки: уставка пользователя, планировщик уставок, переключающий уставки по дням недели и времени суток, удаленная уставка, уставка задаваемая в режиме удаленного управления
  • Интуитивно понятный интерфейс панели управления с сенсорным вводом
  • Индикация режимов работы, отображение основных параметров, а также аварийных состояний шкафа управления
  • Встроенный журнал последних аварийных событий, предупреждений, изменений настроек, с фиксацией времени их наступления
  • Комплексная защита двигателя (обрыв, неправильное чередование фаз) в автоматическом режиме
  • Автоматический перезапуск после пропадания питания
  • Отслеживание аварии насоса (реле перепада давления, реле протока, реле термической защиты двигателя)
  • Защита от низкого давления во всасывающем трубопроводе (реле давления, реле «сухого» хода)
  • Защита от повышенного давления в напорном трубопроводе
  • Плавное наполнение напорного трубопровода (при долгом простое насосной установки, либо при вводе в эксплуатацию)
  • Диспетчеризация с помощью сухих контактов позволяет удаленно отслеживать состояние шкафа
  • Функция «спящий режим» позволяет останавливать двигатели насосов при отсутствии расхода воды
  • Функция обнаружения разрыва напорного трубопровода
  • Встроенная система принудительной вентиляции позволяет использовать шкаф при температурах окружающего воздуха до 35°С

Дополнительные модификации и опции

  • Шкафы управления с устройствами плавного пуска
  • Шкафы управления с АВР
  • Блок подключения датчика РТС на 1 электродвигатель
  • Блок диспетчеризации через GSM модем
  • Блок подключения ключа безопасности на 1 электродвигатель
  • Блок сигналов интерфейса RS232/485, протокол Modbus RTU
  • Блок сигналов Ethernet протокол Modbus TCP (только для бюджетной линейки)
  • Блок защиты от повышенного/пониженного напряжения на один ввод
  • Климатическое исполнение УХЛ1
  • Климатическое исполнение УХЛ2
  • Опции для установки на лицевую панель
