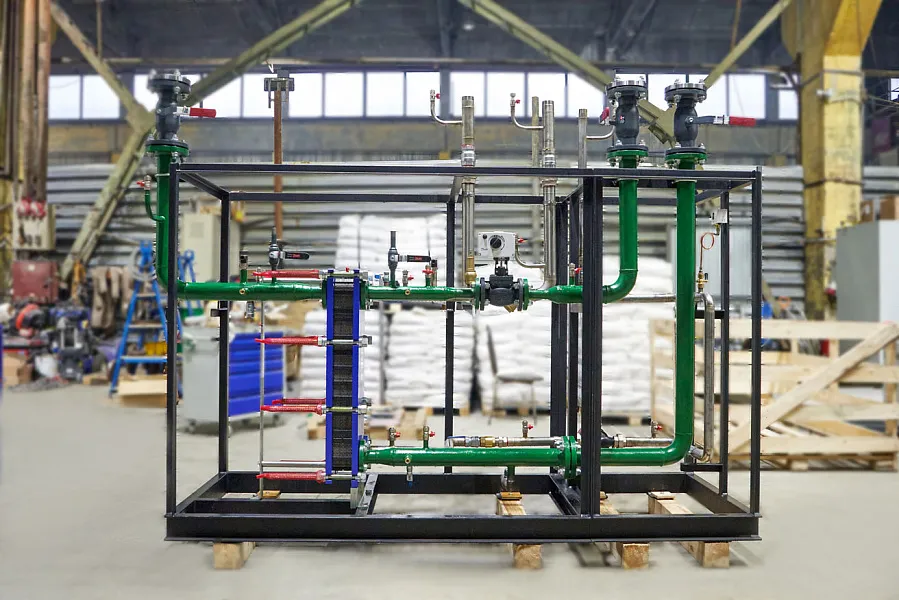

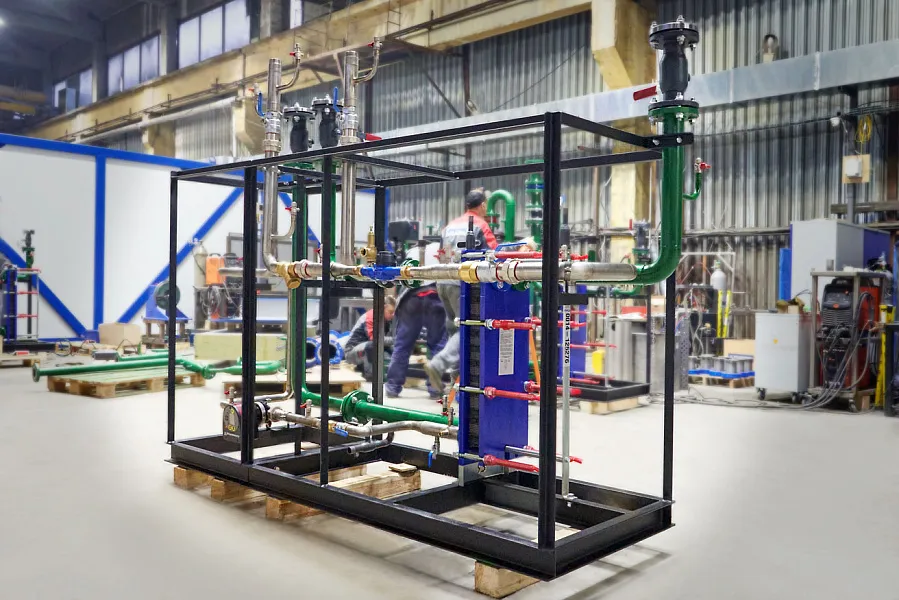

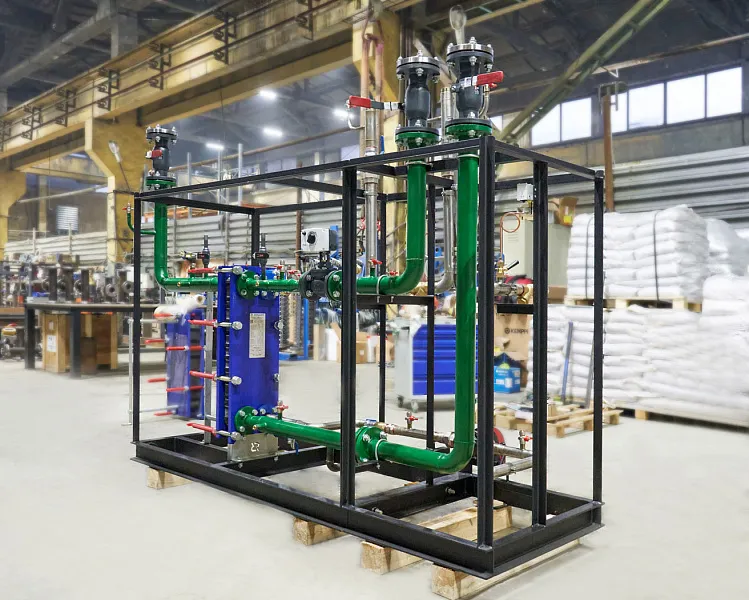

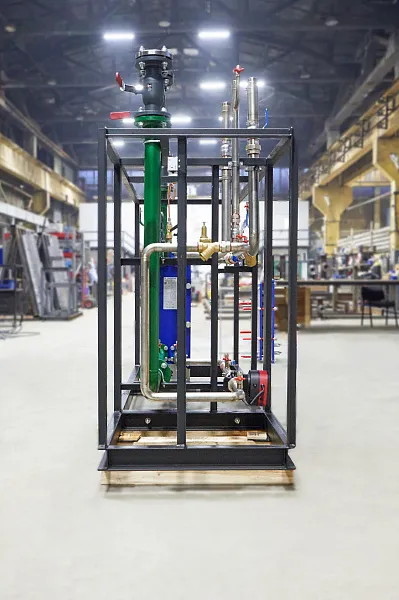

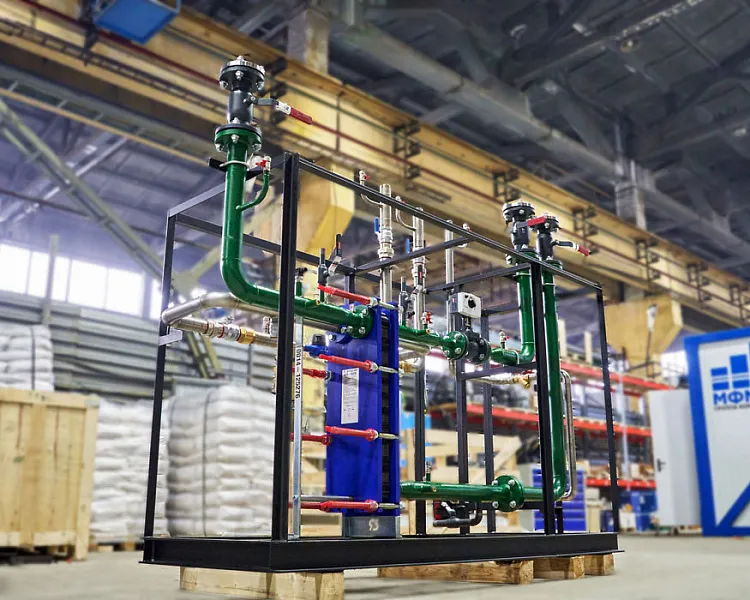

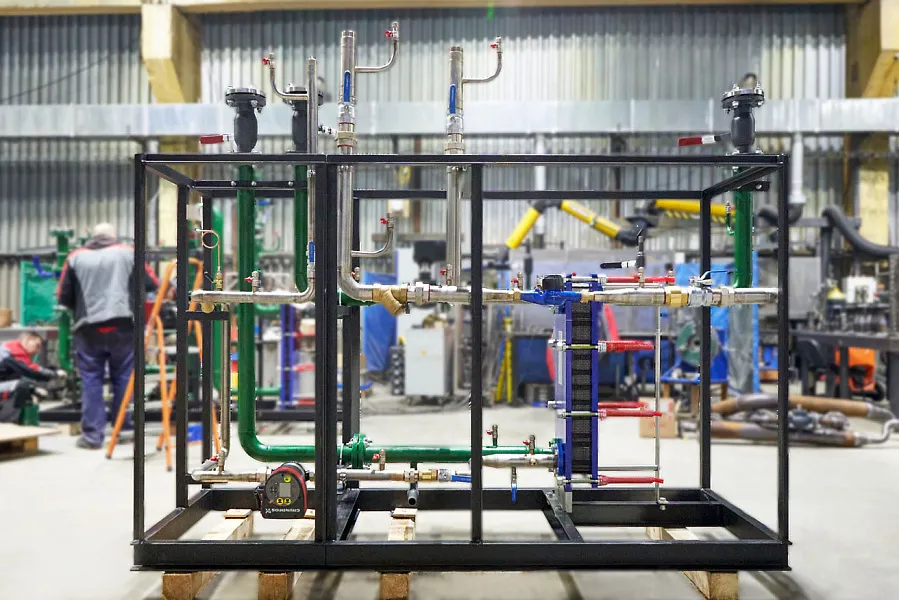

Модуль двухступенчатой системы ГВС на базе моноблока Сигма Heat®

Модуль двухступенчатой системы ГВС применяется в закрытых системах приготовления горячей воды. Представляет из себя единую конструкцию на общей раме, состоящую из запорно-регулирующей арматуры, теплообменного оборудования (Двухходовой теплообменник, который объединяет в себе 1-ую и 2-ую ступень), циркуляционных насосов и трубопроводной обвязки.

Количество теплообменников
От 1 до 2 для стандартного исполнения
Количество циркуляционных насосов
От 1 до 3 для стандартного исполнения
Расположение циркуляционного насоса
На трубопроводе циркуляции
Максимальная тепловая нагрузка
До 5 Гкал/ч для стандартного исполнения
Диаметр системы ГВС
От ДУ15 до ДУ200
Максимальная температура
По греющей стороне 200 °С

По нагреваемой 70 °С

Тип регулирования отопления
По установленному значению температуры горячей воды, подаваемой потребителю
Тип регулирования насосов
Релейное с контроллером

Частотное с контроллером

Частотное для каждого насоса с контроллером

Теплоноситель
Вода

Растворы пропилен-этиленгликоля

Максимальное рабочее давление
1,6 МПа
Максимальная температура окружающей среды
50 °С

Область применения

Модуль двухступенчатой системы ГВС на базе моноблока предназначен:

  • Для подключения системы ГВС потребителя к тепловой сети по закрытой схеме

  • Для регулирования температуры теплоносителя по нагреваемой стороне

  • Для восполнения потерь по нагреваемой стороне

Регулирование температуры теплоносителя по нагреваемой стороне осуществляется по средством регулирующего клапана с электроприводом, который ограничивает расход теплоносителя по греющей стороне. Он устанавливается до / после теплообменного оборудования 2-ой ступени (косвенной) по греющей стороне.

Теплоноситель по нагреваемое стороне подается из системы холодного водоснабжения в 1-ую (косвенную) ступень теплообменника. Для его нагрева по греющей стороне используется теплоноситель из обратного трубопровода системы отопления. После выхода из 1-ой (косвенной) ступени происходит смешение с теплоносителем, который поступает из контура циркуляции. (Смешение происходит внутри теплообменника) Затем он заходит в (косвенный) теплообменник 2-ой ступени, где нагревается до нормативной температуры (60/65 ℃-требования «СанПиН 2.1.4.2496-09»).

Отличительной
особенностью данной системы является то, что все оборудование по нагреваемой
стороне должно соответствовать требованиям «СанПиН 2.1.4.2496-09».
