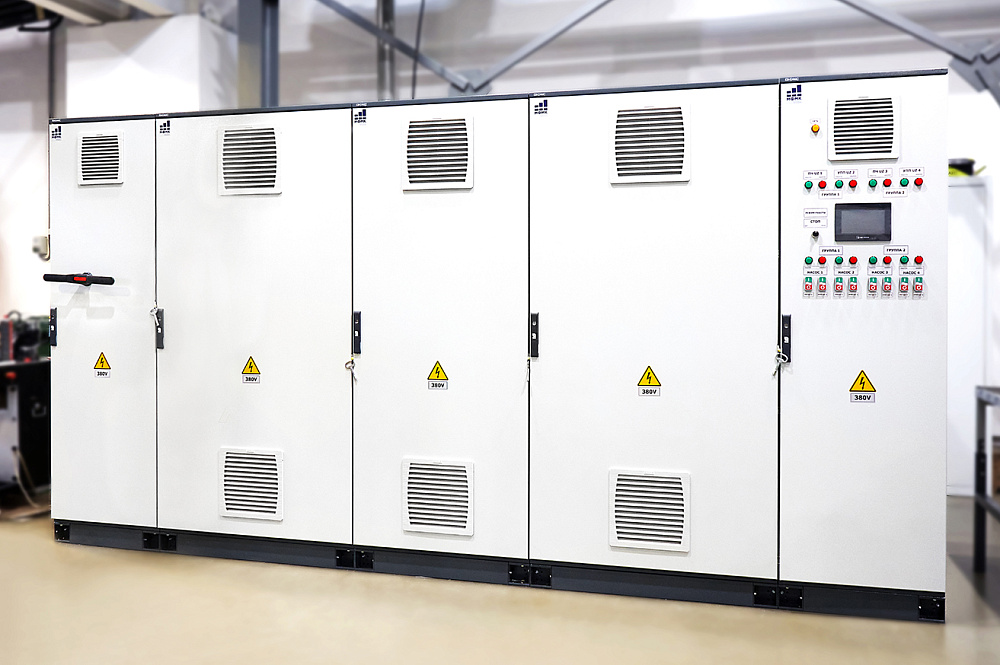

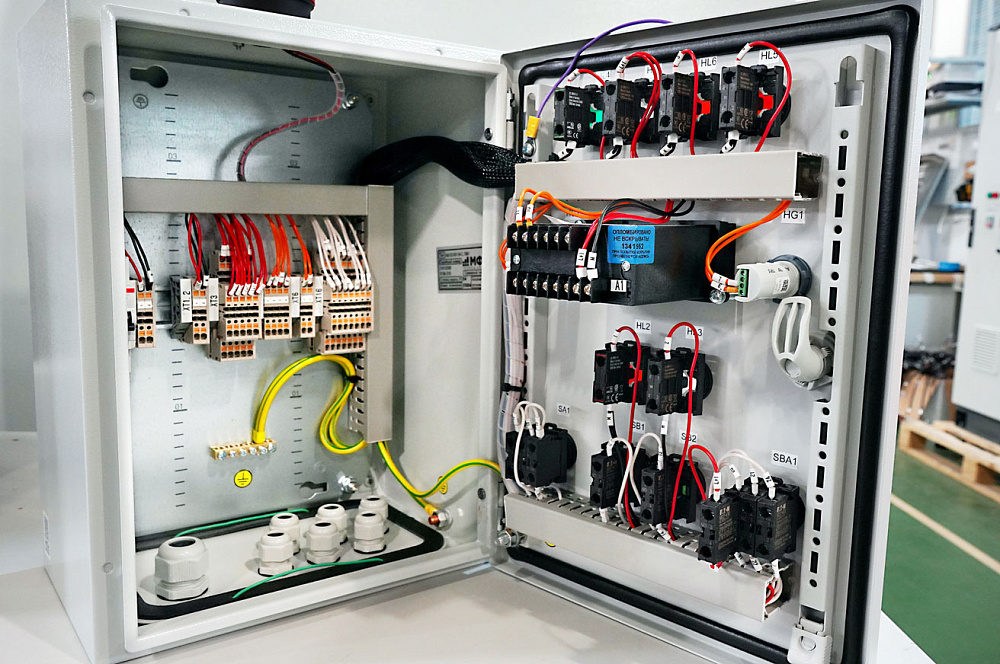

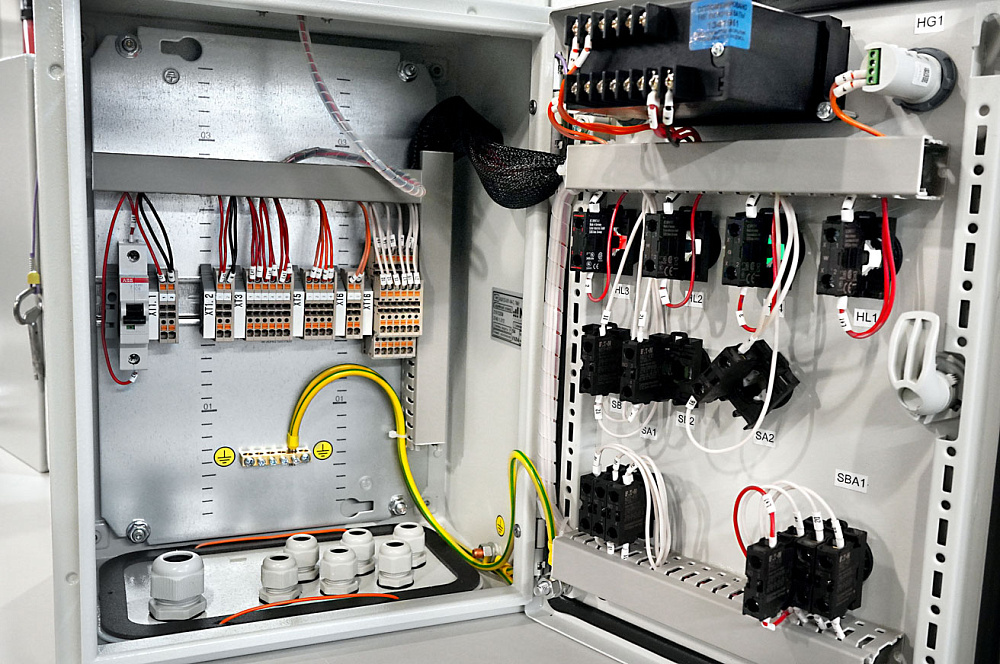

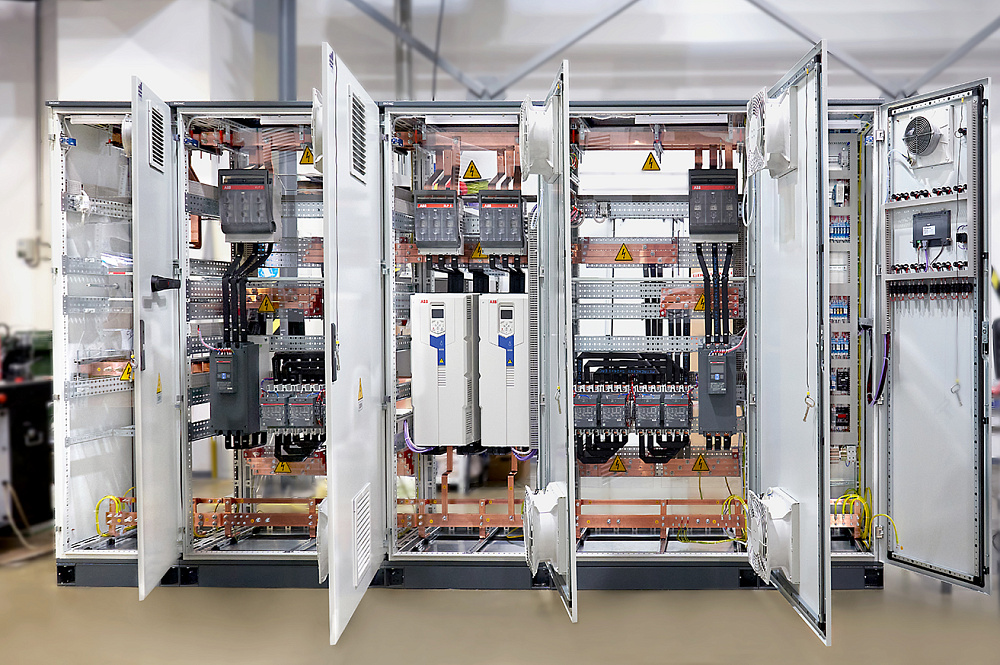

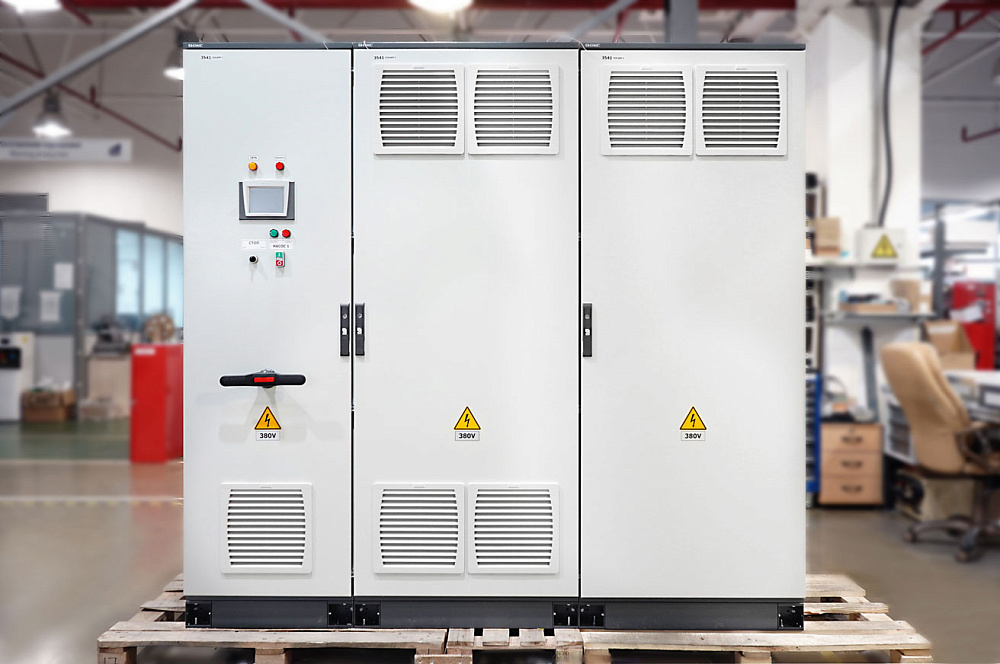

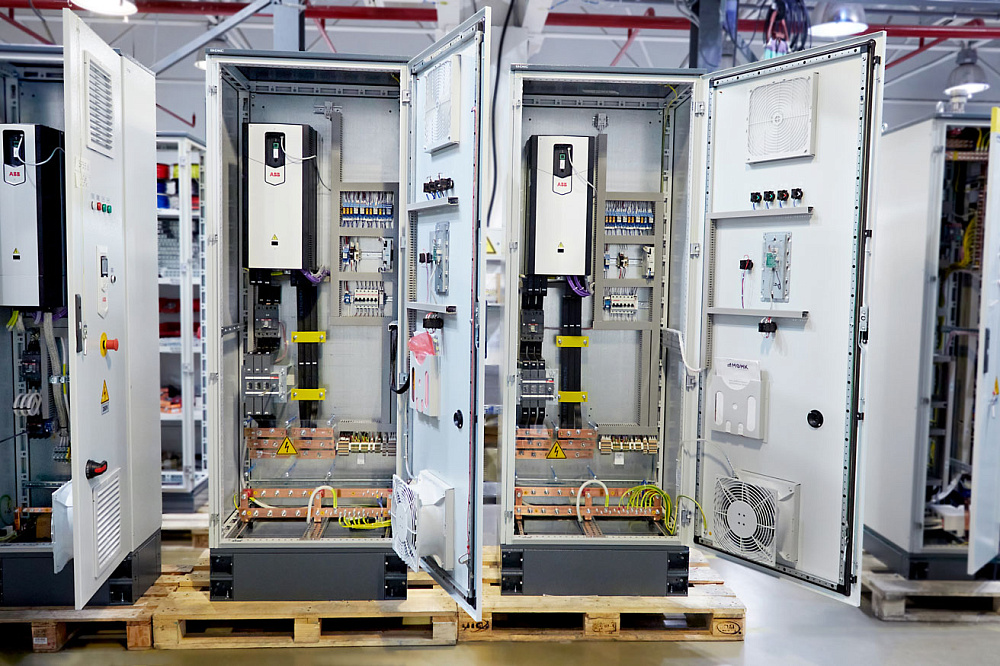

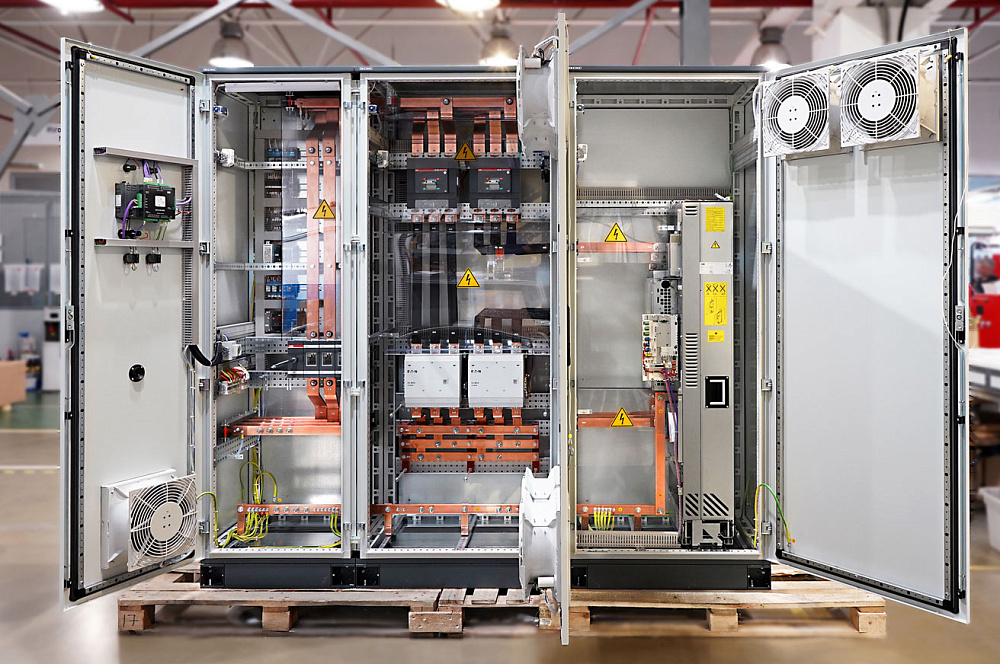

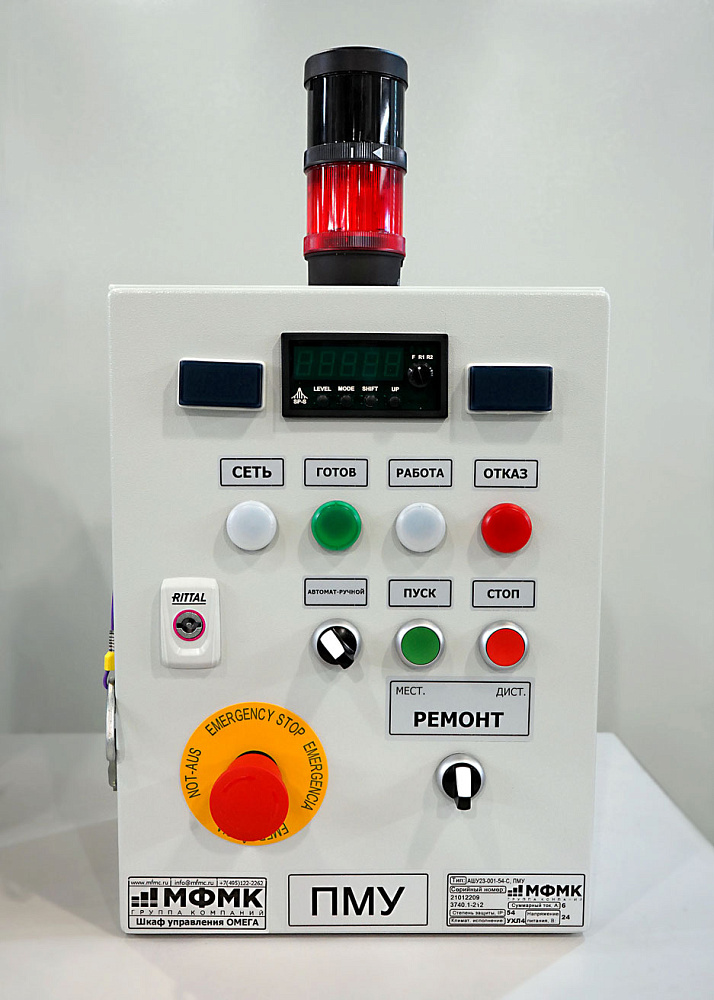

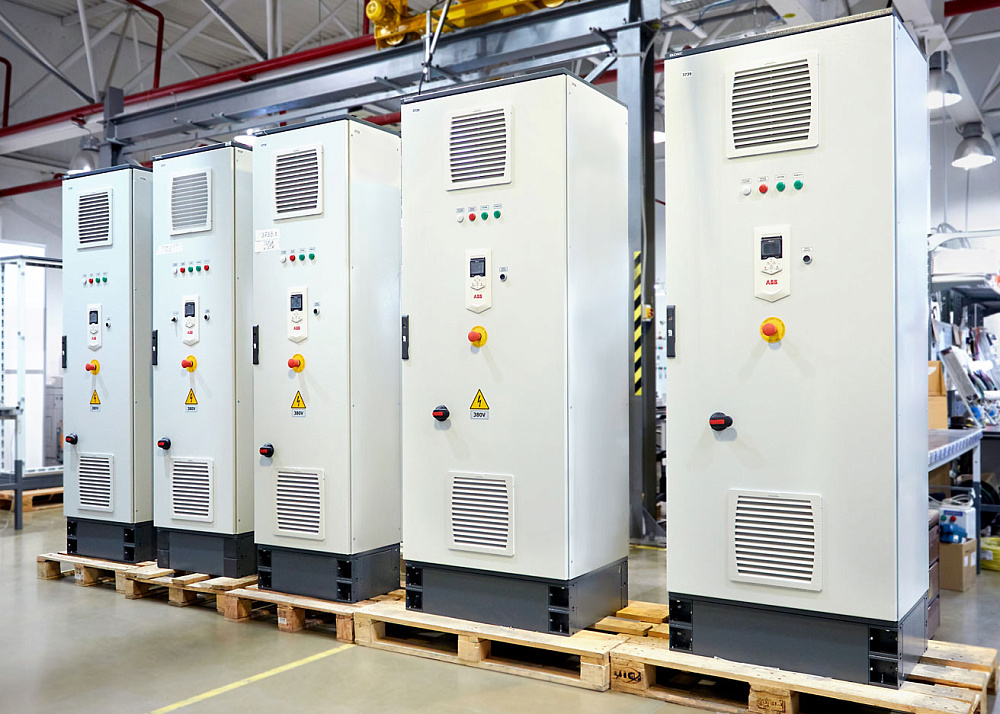

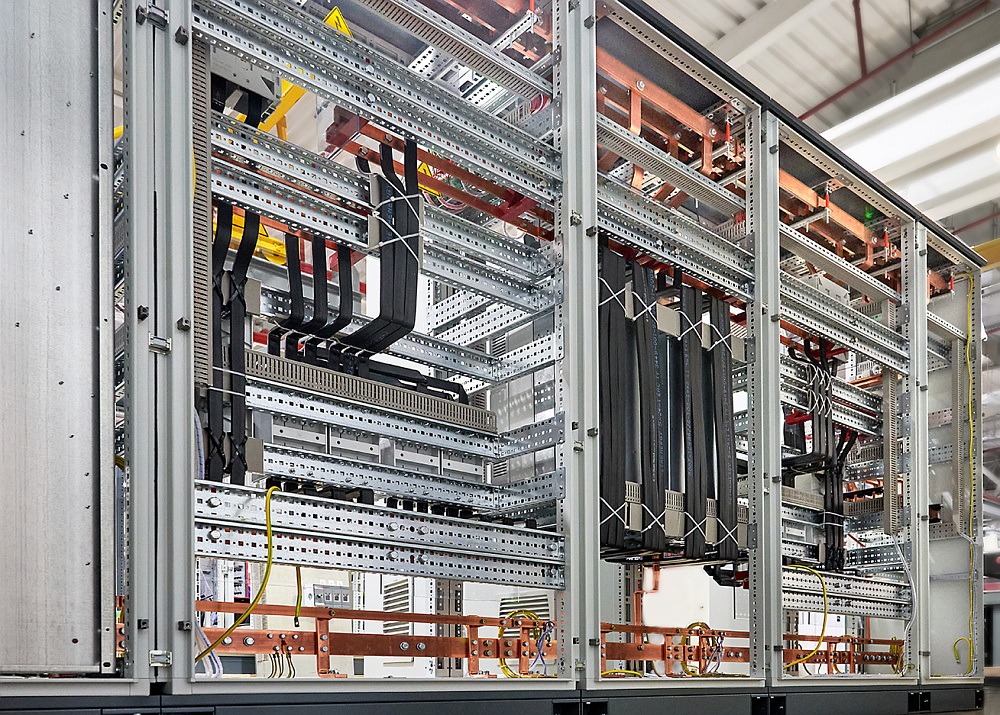

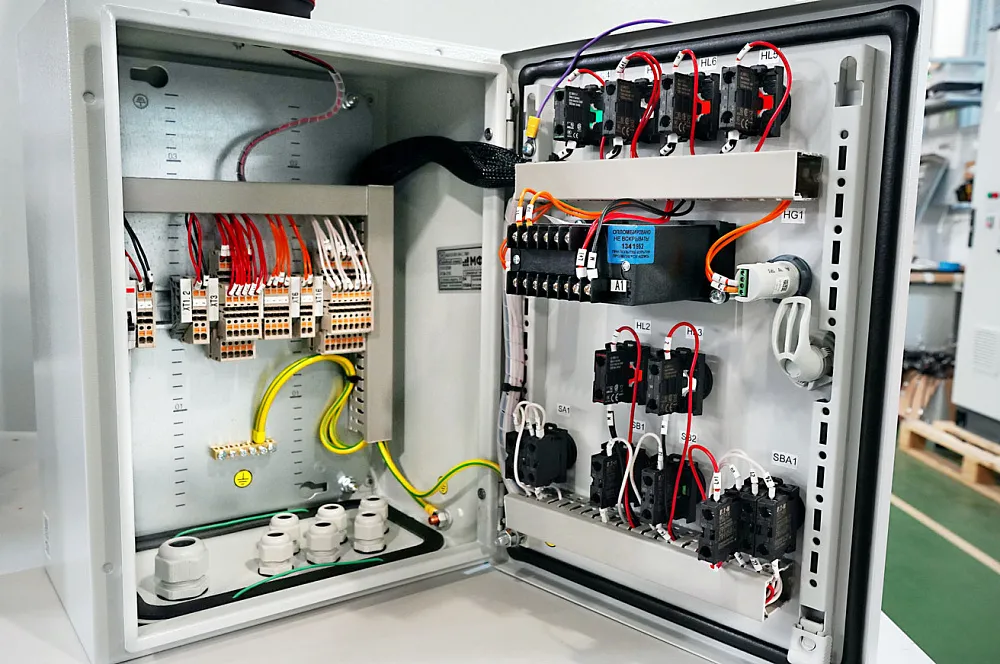

Шкафы управления ОМЕГА Control® с частотным регулированием
предназначен для работы с повысительными насосами, в составе которых имеется стандартный асинхронный двигатель с короткозамкнутым ротором
Количество насосов
1 - 6
Мощность каждого насоса
0,37 - 500 кВт
Способ пуска насосов
от ПЧ
от УПП
от сети
Сила тока
1 - 4000 А
Ввод питания
одинарный
двойной с ABP
отдельный ввод на каждый насос
Напряжение питания
3 х 380 В
660 В
6 кВ
10 кВ
Климатическое исполнение
УХЛ1 - УХЛ4
Тип управления
местное
дистанционное
Область применения
-
Системы ГВС и ХВС
-
Отопление и кондиционирование
-
Модернизация существующих систем в ЖКХ
-
Проектирование новых насосных установок
Основные функции шкафа управления
- Функция ПИД-регулятора, позволяющая точно поддерживать заданное давление, путем регулирования частоты вращения двигателей насосов
- Плавный пуск и останов насоса, позволяющий снизить вероятность возникновения гидроударов, а также уменьшает пусковые токи двигателя
- Возможность управлять как одним насосом, так и насосной группой, состоящей из двух или трех насосов
- Гибкое конфигурирование алгоритмов каскадного регулирования давления
- Чередование насосов с функцией АВР (т. е. при аварии одного из насосов автоматически включается резервный), функция чередования насосов по времени
- Выравнивание ресурса насосов, по времени наработки, либо по числу включений, каждого из насосов, с приоритетным включением дополнительного насоса с меньшим временем работы
- Возможность работы шкафа управления в двух режимах: автоматический и ручной (аварийный)
- Режим работы местный (изменение уставок с панели контроллера) и дистанционный (изменение уставок дистанционно, по протоколам Modbus TCP, EasyAccess, VNC)
- Три режима задания уставки: уставка пользователя, планировщик уставок, переключающий уставки по дням недели и времени суток, удаленная уставка, уставка задаваемая в режиме удаленного управления

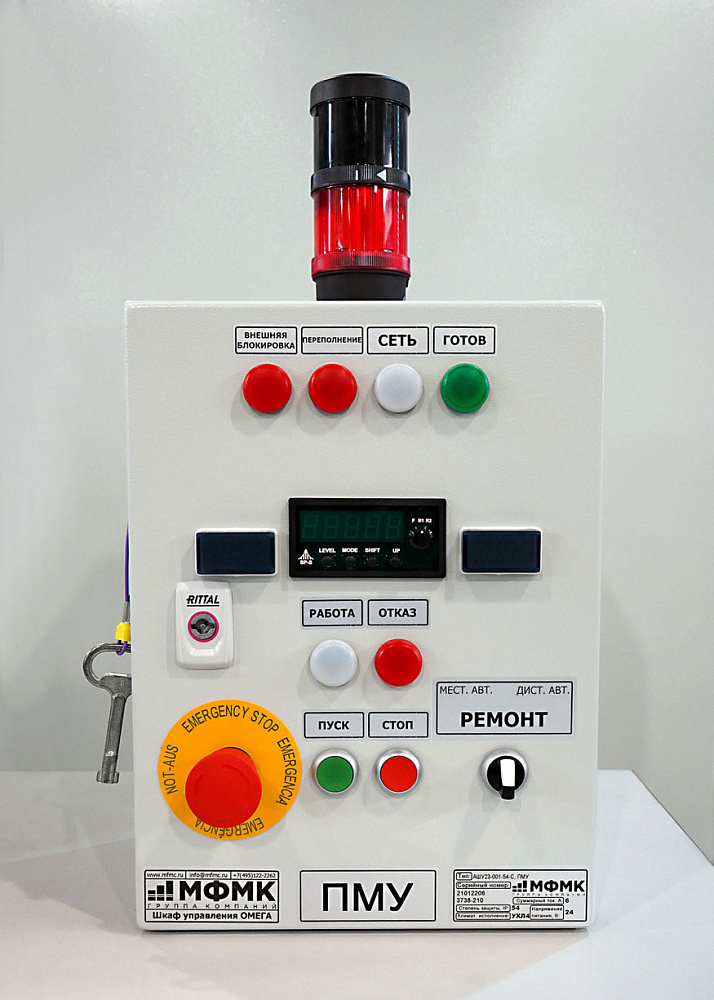

- Интуитивно понятный интерфейс панели управления с сенсорным вводом
- Индикация режимов работы, отображение основных параметров, а также аварийных состояний шкафа управления
- Встроенный журнал последних аварийных событий, предупреждений, изменений настроек, с фиксацией времени их наступления
- Комплексная защита двигателя (обрыв, неправильное чередование фаз) в автоматическом режиме
- Автоматический перезапуск после пропадания питания
- Отслеживание аварии насоса (реле перепада давления, реле протока, реле термической защиты двигателя)
- Защита от низкого давления во всасывающем трубопроводе (реле давления, реле «сухого» хода)
- Защита от повышенного давления в напорном трубопроводе
- Плавное наполнение напорного трубопровода (при долгом простое насосной установки, либо при вводе в эксплуатацию)
- Диспетчеризация с помощью сухих контактов позволяет удаленно отслеживать состояние шкафа
- Функция «спящий режим» позволяет останавливать двигатели насосов при отсутствии расхода воды
- Функция обнаружения разрыва напорного трубопровода

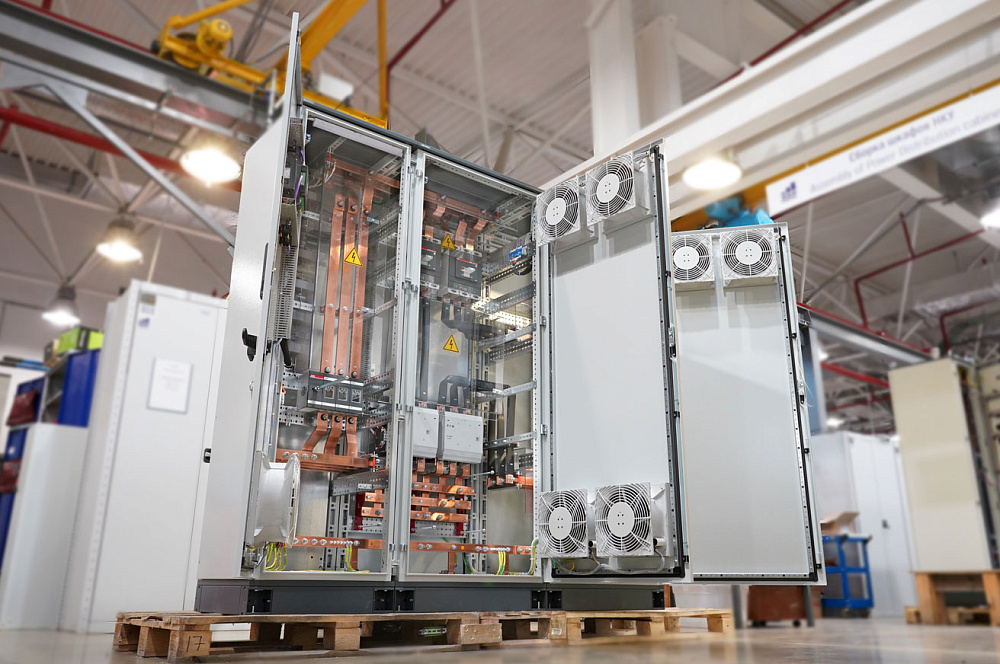

- Встроенная система принудительной вентиляции позволяет использовать шкаф при температурах окружающего воздуха до 35°С
Дополнительные модификации и опции
-
Шкафы управления с устройствами плавного пуска
-
Шкафы управления с АВР
-
Блок подключения датчика РТС на 1 электродвигатель
-
Блок диспетчеризации через GSM модем
-
Блок подключения ключа безопасности на 1 электродвигатель
-
Блок сигналов интерфейса RS232/485, протокол Modbus RTU
-
Блок сигналов Ethernet протокол Modbus TCP (только для бюджетной линейки)
-
Блок защиты от повышенного/пониженного напряжения на один ввод
-
Климатическое исполнение УХЛ1
-
Климатическое исполнение УХЛ2
-
Опции для установки на лицевую панель
