Настройка реле давления насосной станции

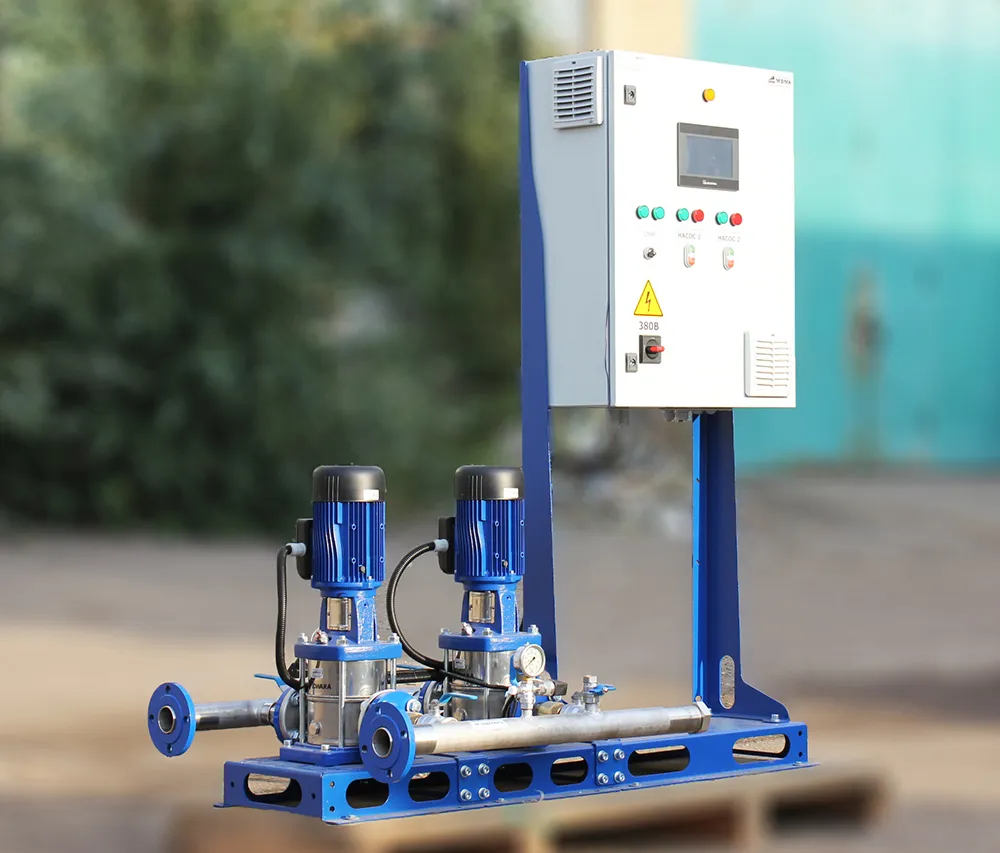

Одним из основных управляющих элементов системы насосной станции, обеспечивающим работу в автоматическом режиме, является реле давления насосной станции. Управление гидроагрегатом осуществляется путем последовательного замыкания/размыкания контактных групп релейного элемента для подачи напряжения к силовой установке и отключения ее от сети.
Замыкание контактов происходит в случае достижения значения давления нижнего порога срабатывания. Далее насосный агрегат функционирует, постепенно повышая давление в трубопроводе до верхней границы, по достижении которой реле насосной станции срабатывает на отключение. Стандартными величинами нижнего/верхнего порога срабатывания являются 1,5…1,8/2,5…3 бар.
В большинстве укомплектованных насосных установок реле давления предварительно настраивается на требуемый диапазон давления. Но в случае сборки системы по месту из отдельных элементов обязательно требуется проведение процедуры установки верхнего/нижнего порога срабатывания.
Настройка реле давления
Для этих целей релейный механизм оснащается двумя регулировочными болтами разного размера, расположенными под съемным кожухом. Для настройки верхнего предела срабатывания используется регулировочный элемент большего размера, нижнего — соответственно меньшего. Для увеличения значения в обоих случаях требуется вращать болты по часовой стрелке, для уменьшения — против.
Технология настройки реле выглядит следующим образом:
1) На первом этапе требуется осуществить замер величины давления воздуха в пустом расширительном резервуаре. При производстве данной операции станция должна быть обесточена. Конструкцией расширительного резервуара предусмотрено наличие диафрагмы грушевидной конфигурации, выполненной из резинового материала. При закачке воды в бак диафрагма смещается, увеличивая давление воздушной подушки, находящейся с другой стороны от зоны подачи воды. В нерабочем состоянии (при пустом баке) воздух все равно находится под давлением, обеспечивающим обратное отжатие диафрагмы. Эту величину и требуется замерить, для чего следует воспользоваться манометром. Подключается измерительный инструмент к клапану, служащему для подкачки/спуска воздуха.
Стандартными рабочими значениями давления, обеспечивающими нормальную работу расширительного резервуара, являются: 1,4…1,7 бар для баков малого объема (20-25 литров) и 1,7…1,9 бар для больших баков (50-100 литров). Данные величины должны контролироваться ежемесячно, при необходимости давление следует увеличивать с помощью обычного автомобильного насоса. Это позволит не только обеспечить эффективную работу системы в целом, но и продлить эксплуатационный период резиновой диафрагмы.
2) Определение и регулировка давления включения насосной станции и отключения. После завершения процедуры контроля давления в расширительном баке следует определить значения, при которых станция автоматически включается/отключается, и произвести корректировку (при необходимости). Для этого следует подать напряжение на гидроагрегат, нажав кнопку «Пуск» на передней панели ШУ. Станция заработает, насосный агрегат начнет закачку воды в систему, давление в расширительном резервуаре будет увеличиваться. По достижении определенного значения станция автоматически деактивируется. Следует сравнить показания манометра с требуемыми значениями давления для данной системы. В случае отличия результатов необходимо произвести корректировку, вращая регулировочный болт большего размера в требуемую сторону. Также следует поступить и для замера величины нижнего порога срабатывания. Открываем вентиль, сбрасываем давление в системе. Контролируем значение давления на манометре, при котором гидроагрегат автоматически запустится, при необходимости осуществляем корректировку посредством меньшего болта.
Одним из основных условий длительной работы расширительного бачка является обеспечение давления автоматического включения гидроагрегата как минимум на 10% выше, чем давление в пустом бачке. Можно варьировать (в разумных пределах) значения верхнего/нижнего порога срабатывания. Так, установив максимальную разницу, можно несколько увеличить долговечность насосного агрегата по причине менее частых циклов включения-отключения. Однако в этом случае будет более выраженной неравномерность давления в водопроводе — при полностью заполненном расширительном резервуаре оно будет ощутимо выше, чем при почти пустом. Если же установить разницу на минимум, этим обеспечится равномерность давления, но срок службы гидроагрегата сократится.
При осуществлении коррекции настроек реле, следует не забывать, что все элементы гидросистемы имеют граничные значения давления, при превышении которых могут выйти из строя, потерять герметичность.
