488 силовых шкафов для системы подсветки ТК «Подмосковье» и ТК «Воронежский»

д. Ратмирово (МО) и г. Бобров (Воронежская обл.)
Агропромышленный комплекс

Задача

Организовать систему подсветки растений для тепличных комплексов.

Решение

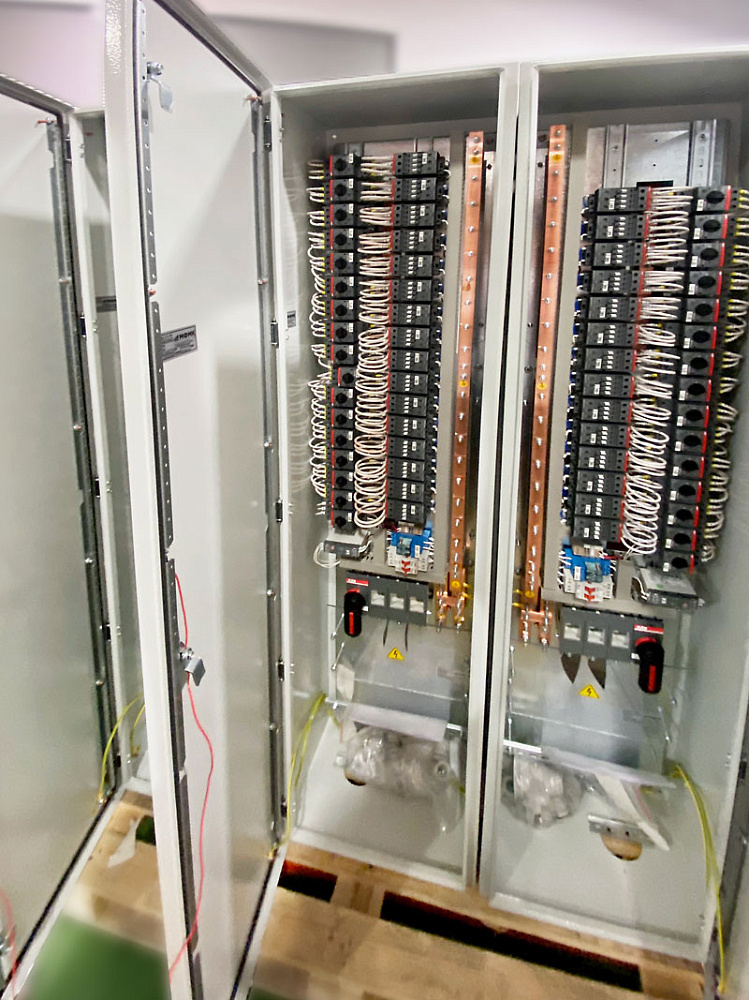

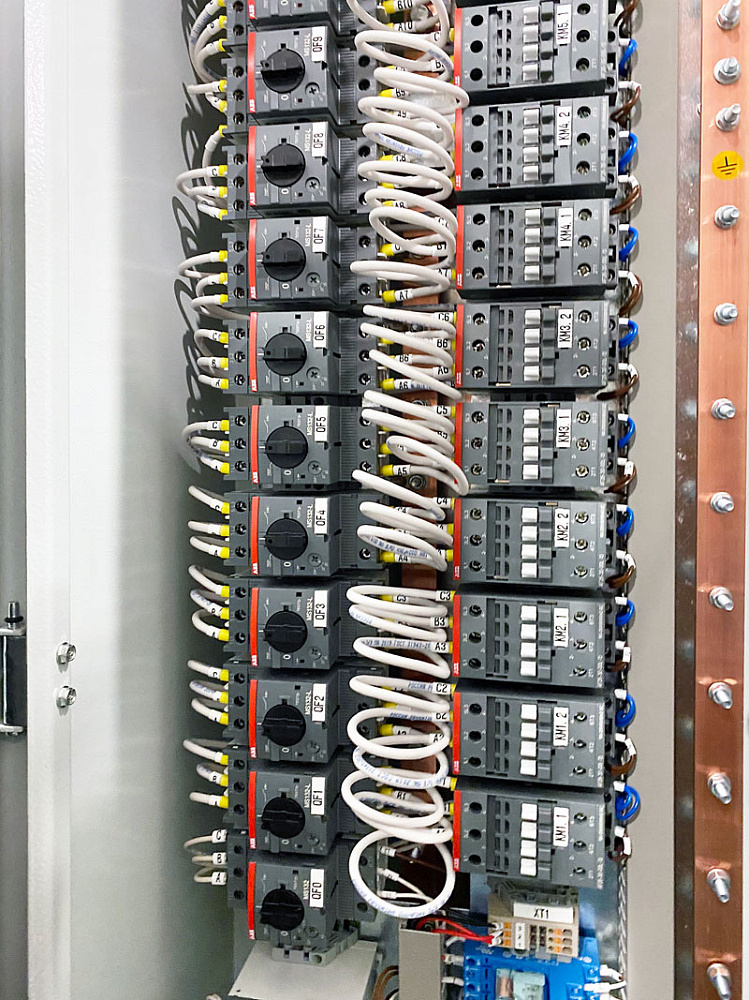

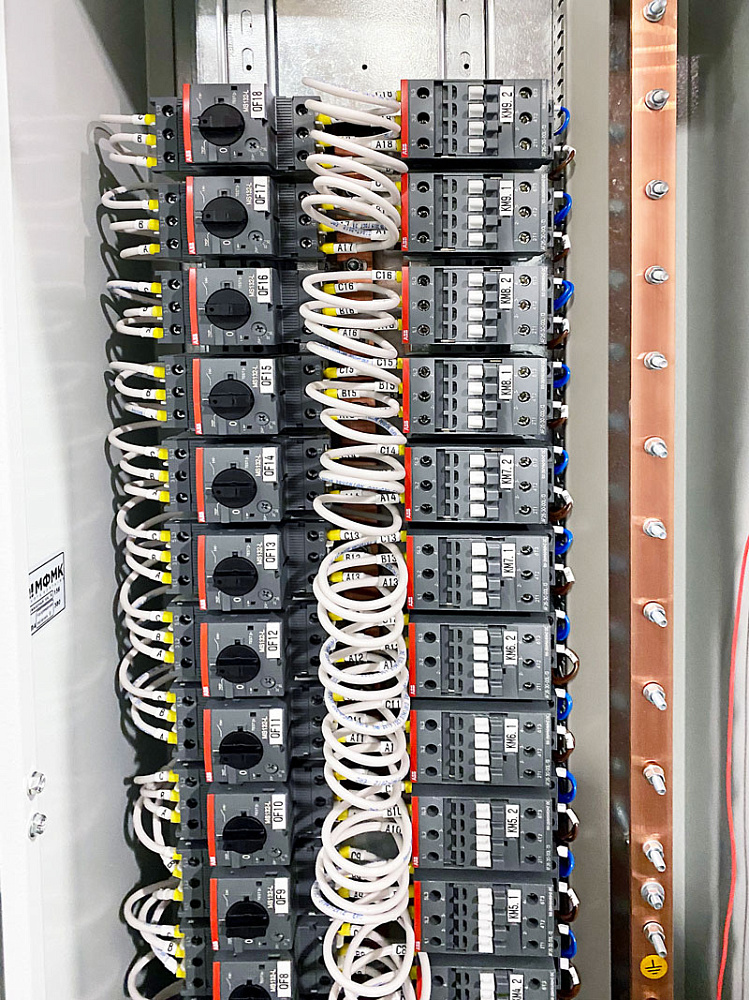

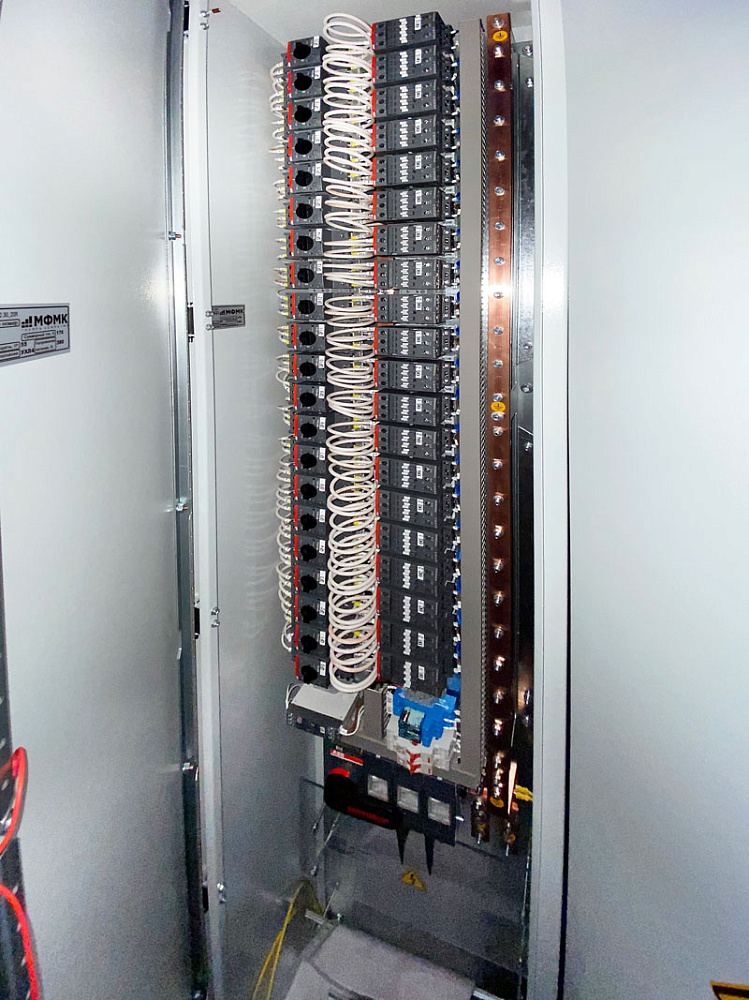

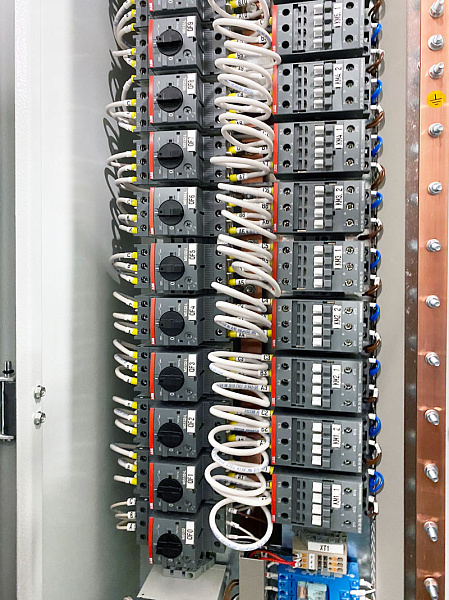

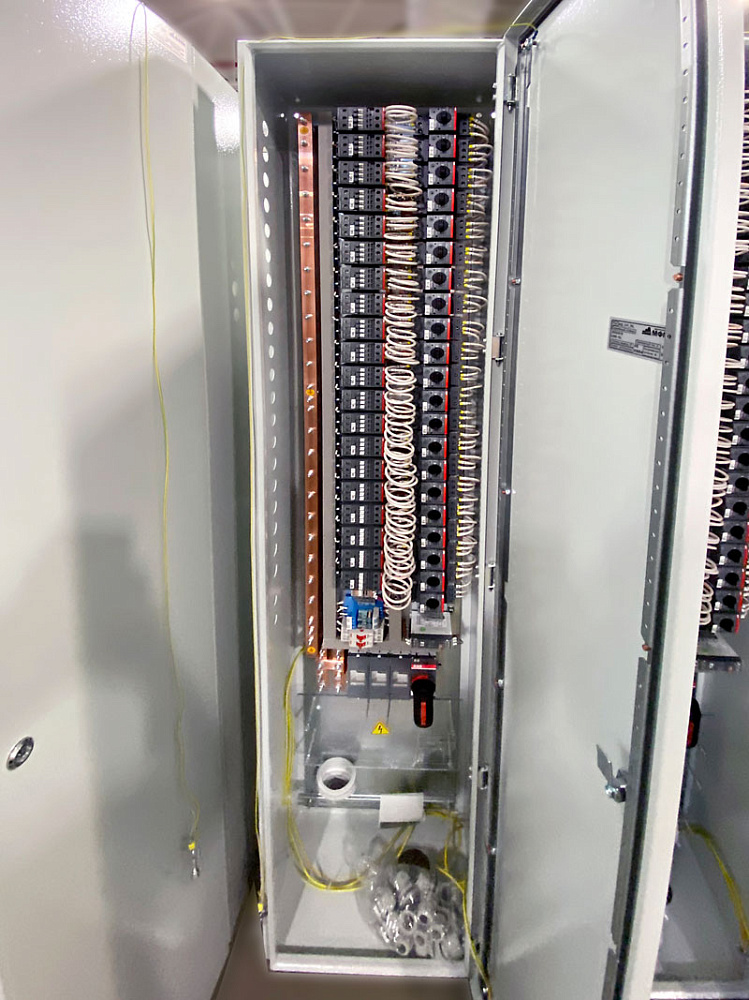

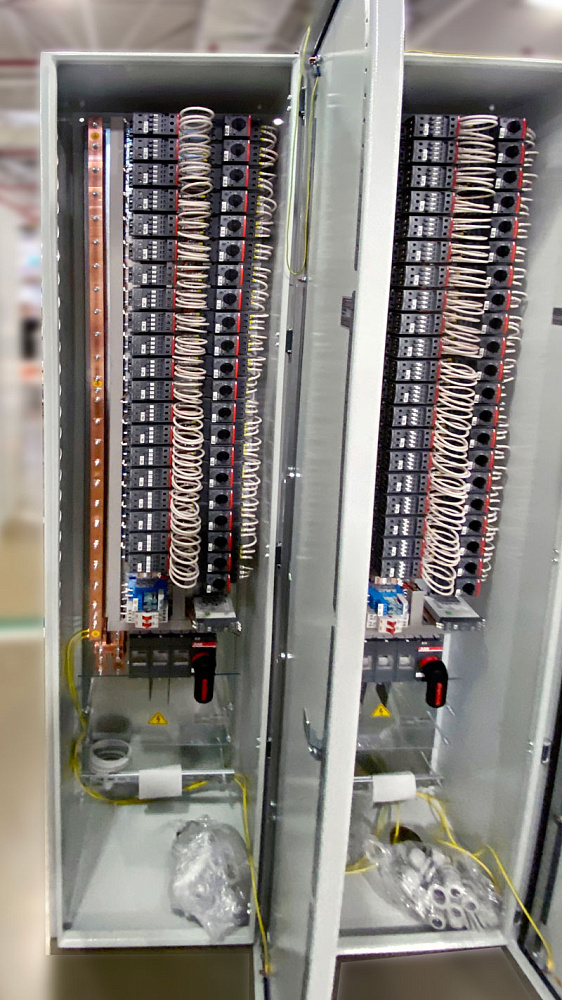

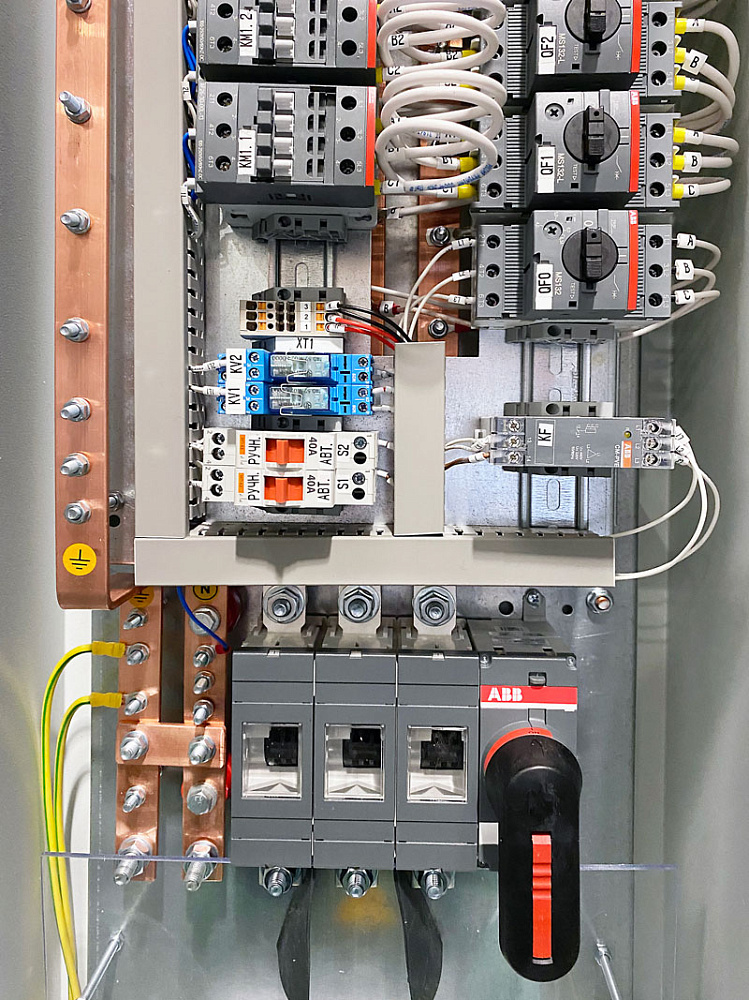

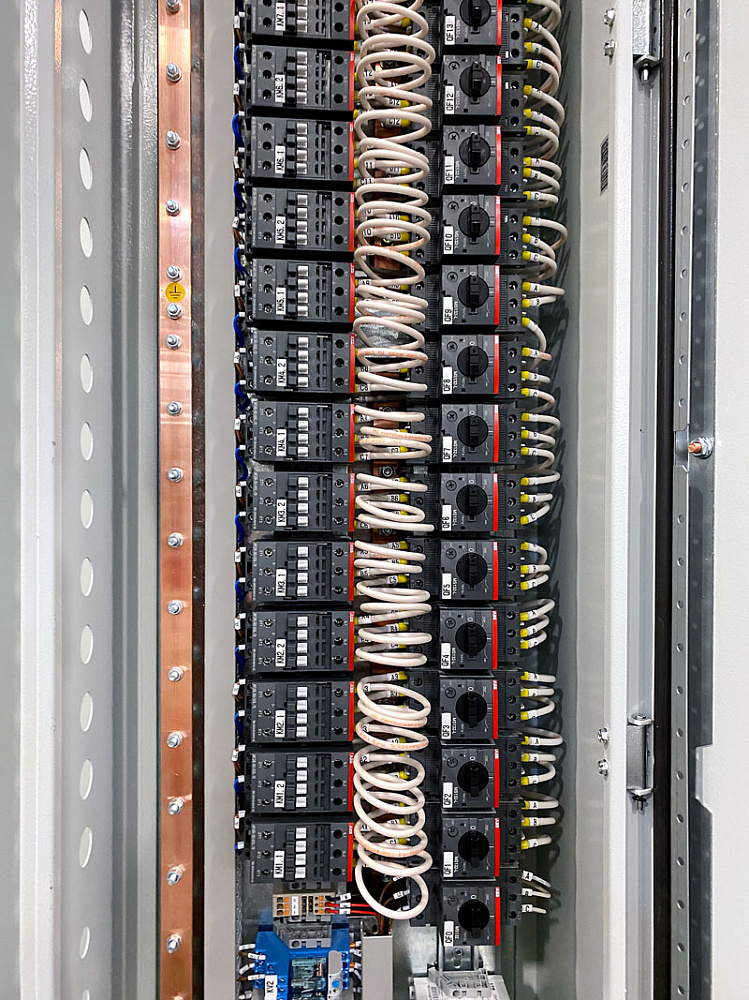

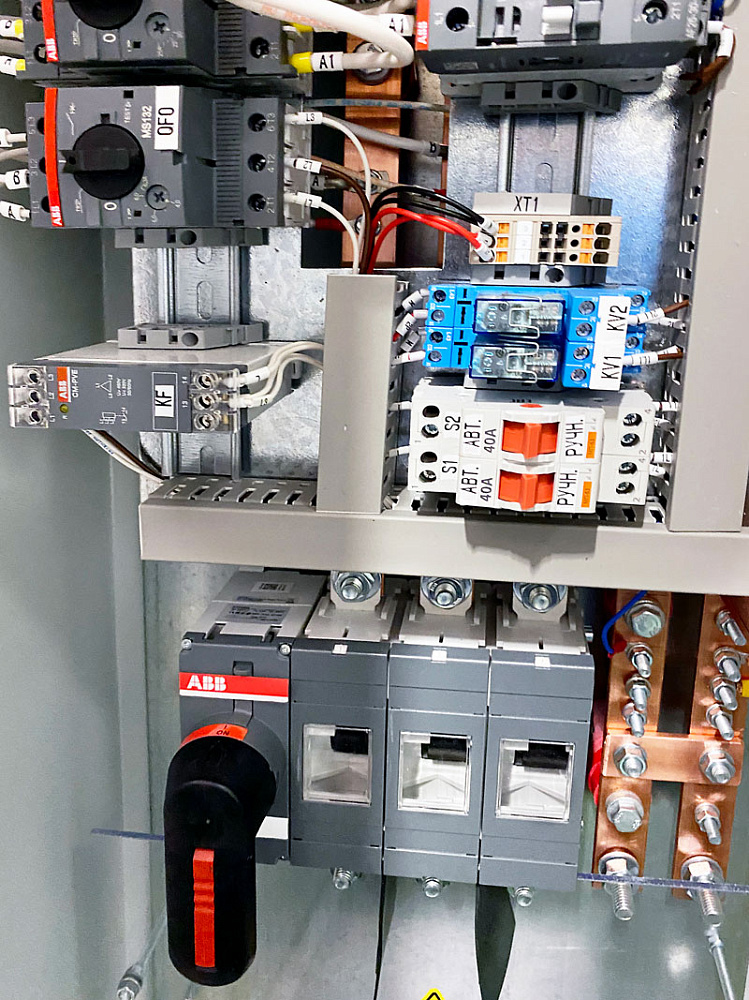

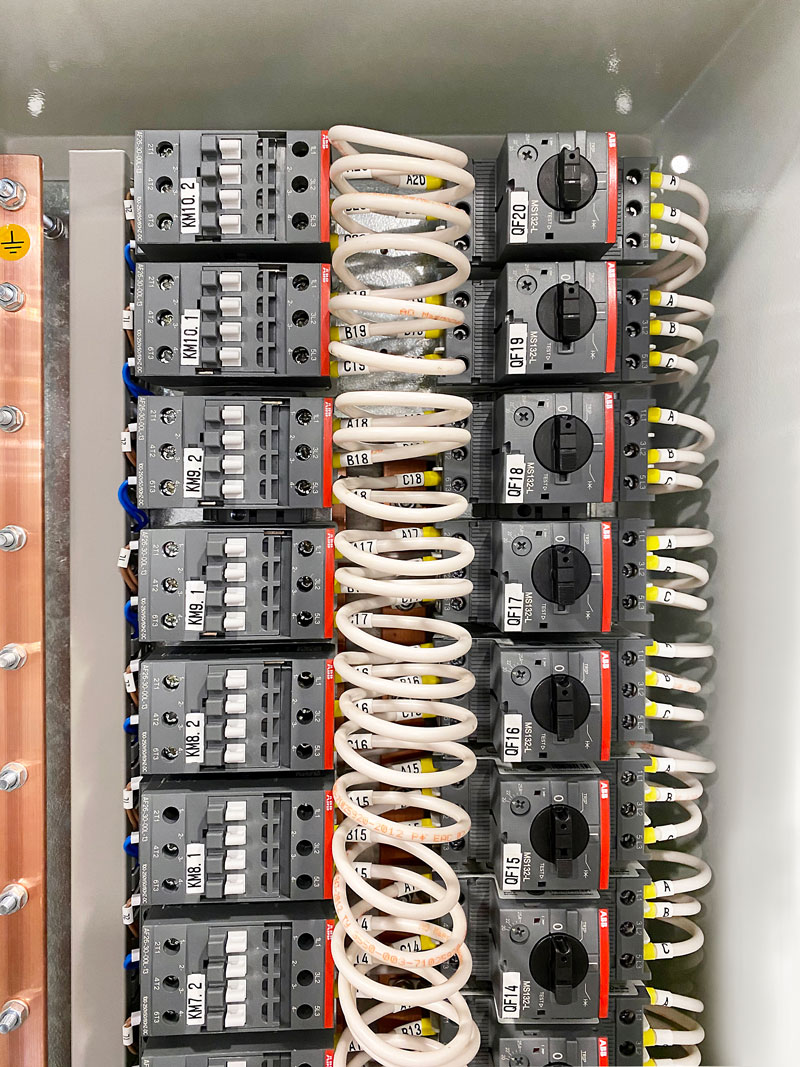

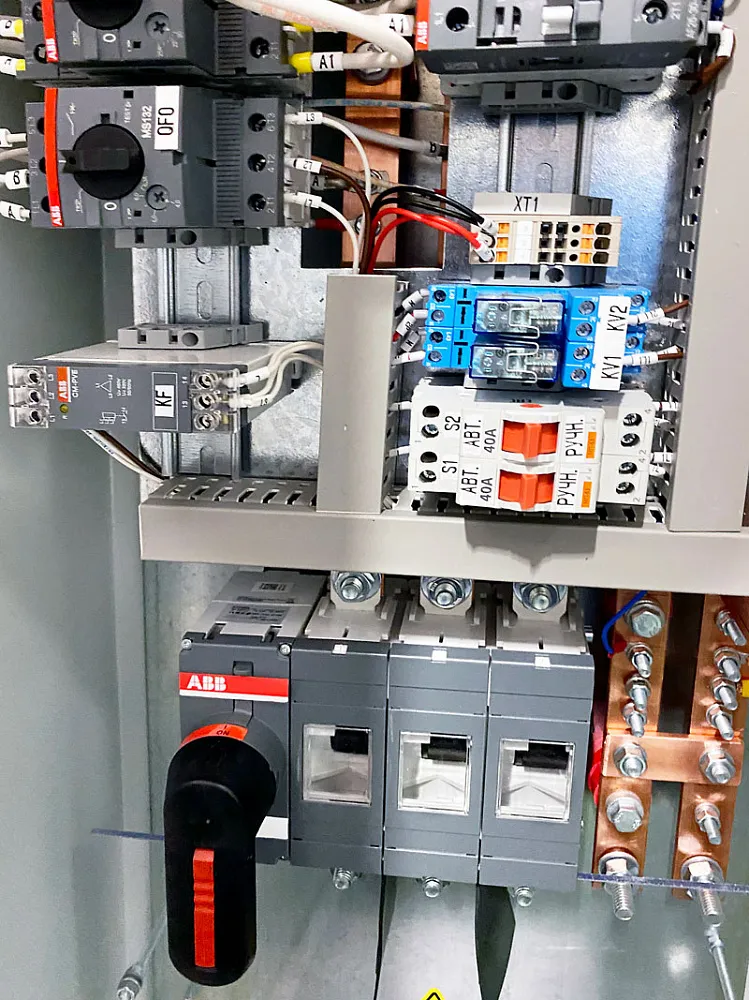

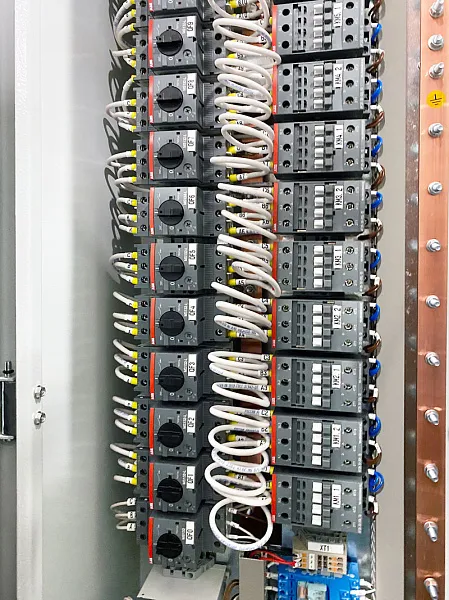

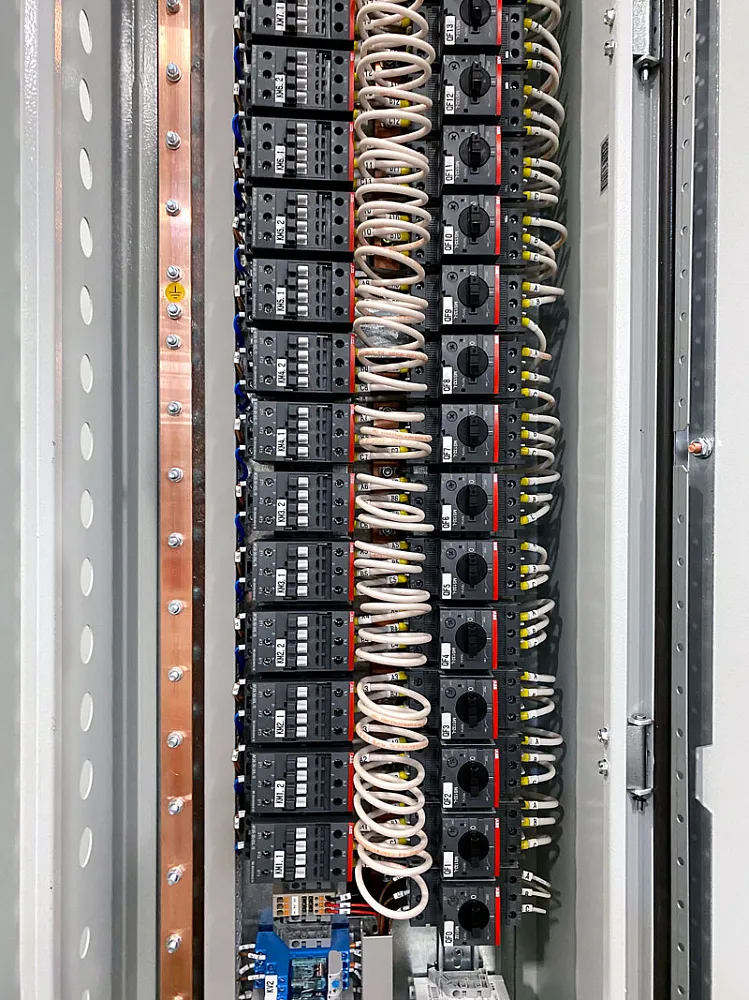

Силовые шкафы предназначенные для контроля и управления специальными лампами досвечивания, в количестве от 10 до 20 групп.

Основные характеристики силовых шкафов.

Соответствие стандарту:

  • ГОСТ Р 53325-2009

  • ГОСТ Р 51321.1-2000 (МЭК 60439-1-92)

  • ГОСТ Р 51321.3-99 (МЭК 60439-3-90)

Частота тока: от не менее 50 Гц до не более 60 Гц.

Номинальное рабочее напряжение, (В): Не более 3х380 В.

Номинальное напряжение изоляции, (В): Не более 1000 В.

Номинальное напряжение вспомогательных цепей, (В): 220 В с допустимыми отклонениями в соответствии с ГОСТ 32144-2013

Предельный коэффициент мощности (cosϕ): не более 0,9.

Количество подключаемых к шкафу потребителей, (шт.): от не менее 10 до не более 20 групп.

Номинальный ток каждой цепи, (А): от не менее 14 до не более 20 А.

Суммарный потребляемый ток, (А):
  • для 12 групп - не более 120 А
  • для 14 групп - не более 140 А
  • для 15 групп - не более 160 А
  • для 16 групп - не более 160 А
  • для 17 групп - не более 180 А
  • для 18 групп - не более 180 А
  • для 20 групп - не более 200 А
Для качественной работы оборудования рекомендуем выполнить  подключение сети электропитания к шкафу управления через автоматический выключатель с номинальным током, А:
  • 250 А - для 12 групп
  • 250 А - для 14 групп
  • 250 А - для 15 групп
  • 250 А - для 16 групп
  • 320 А - для 17 групп
  • 320 А - для 18 групп
  • 320 А - для 20 групп
Степень защиты: IP55.

Вид системы заземления: TN-S, система с разделенными нулевым защитным и нулевым
рабочим проводниками.

Объекты:
ТК «Подмосковье» - тепличный комплекс расположен в Воскресенском районе Московской области недалеко от деревни Ратмирово.

ТК «Воронежский» - Воронежская обл., р-н Бобровский, г. Бобров, ул. Революционная, 149.
