55 комплектных трансформаторных подстанций Гамма Energy™ для АПХ ЭКОКУЛЬТУРА
г. Бобров, пос. Рудный, пос. Солнечнодольск, д. Бочиновка
Агропромышленный комплекс
Задача
Поставка комплектных трансформаторных подстанций для установки на территории тепличных комплексов:
- ТК «Воронежский»
- ТК «Тульский»
- ТК «Солнечный дар»
- ТК «Овощи Черноземья»
Для обеспечения электроснабжения щитов ассимиляционного освещения зимних многолетних теплиц (Щитов досвета), необходимых для искусственного освещения, применяемого для увеличения вегетативного периода растений, позволяющего обеспечить поступление количества света, в котором они нуждаются.
Решение

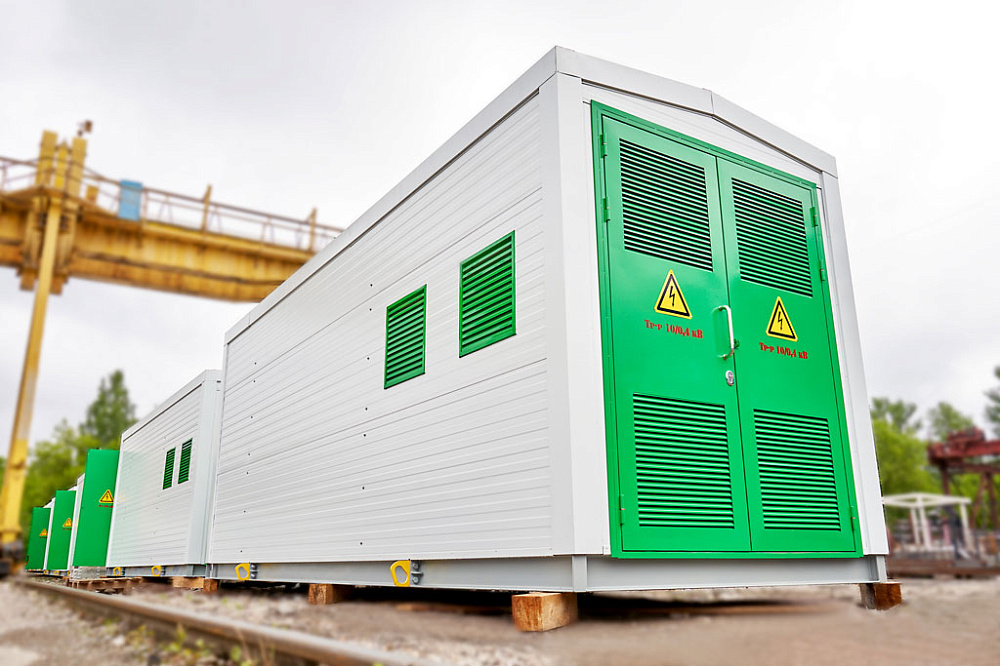

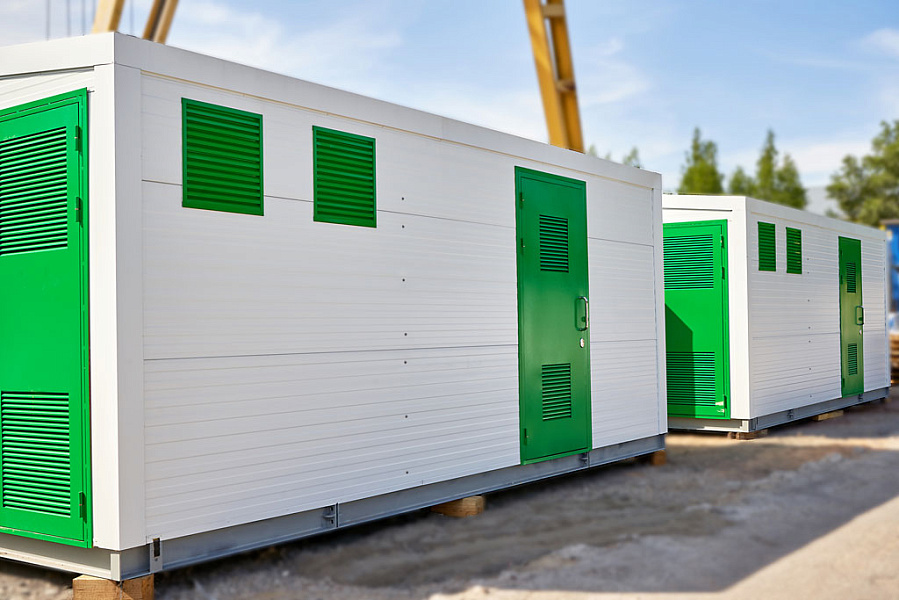

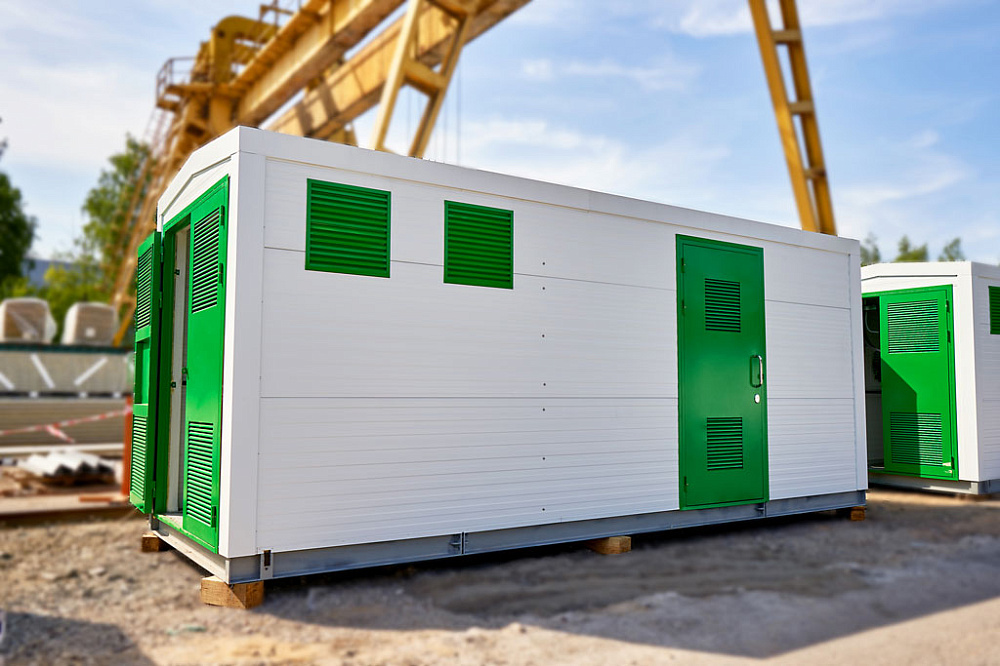

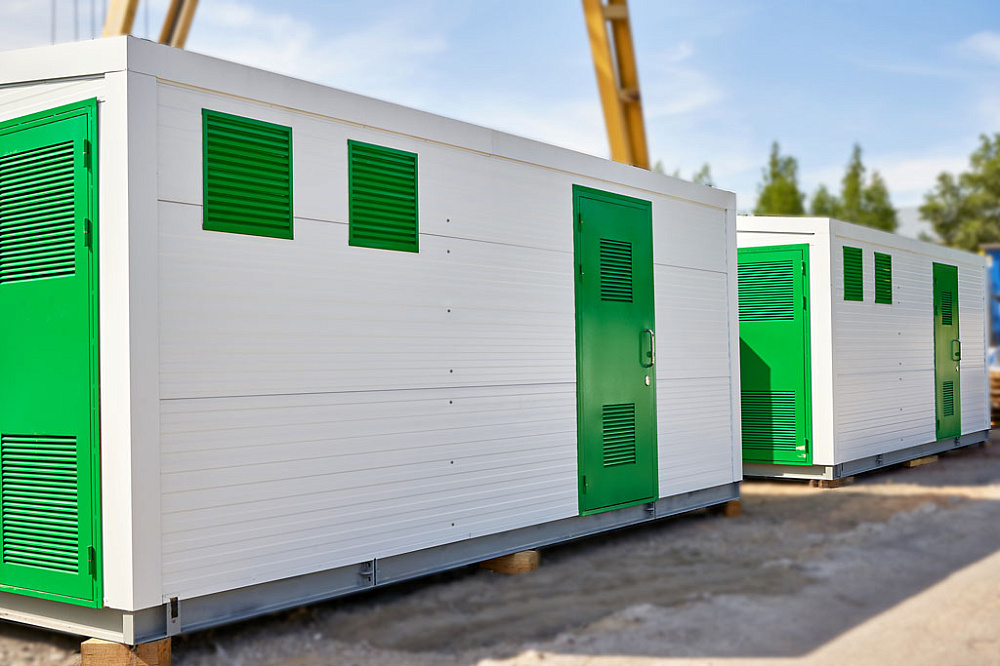

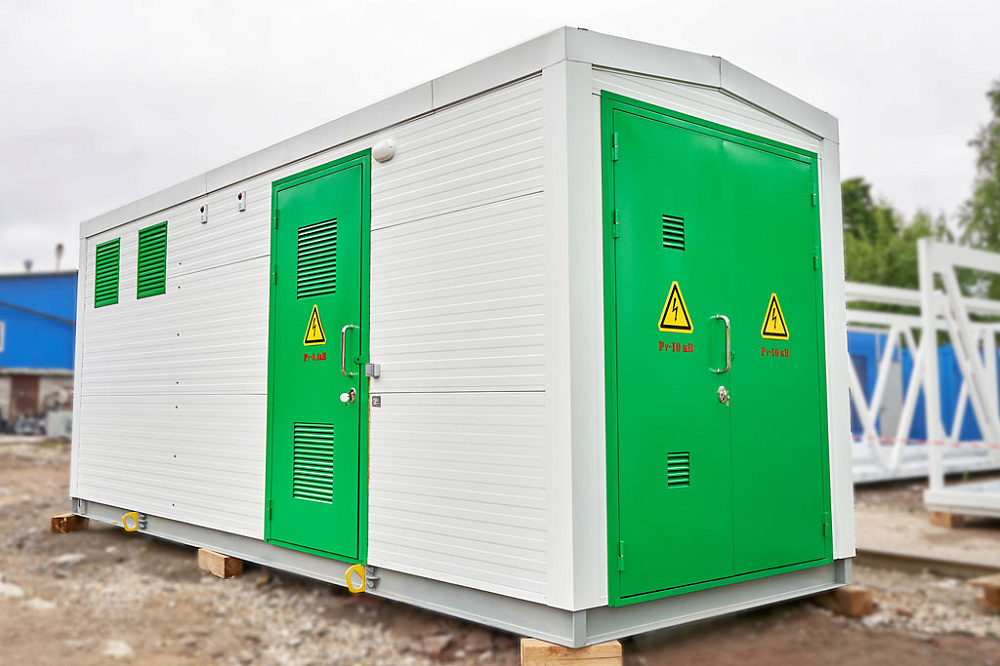

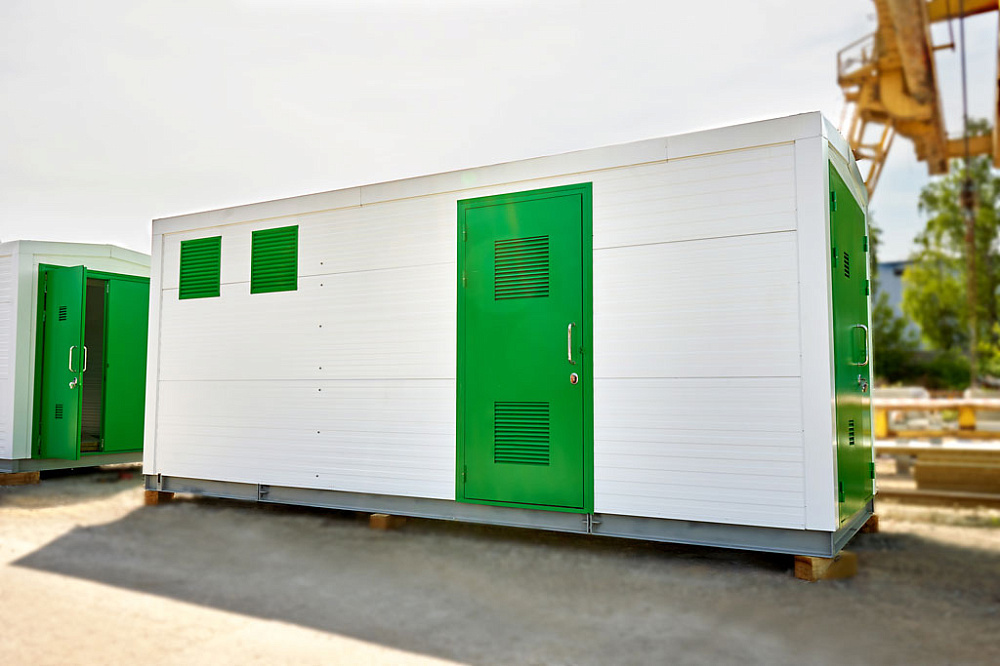

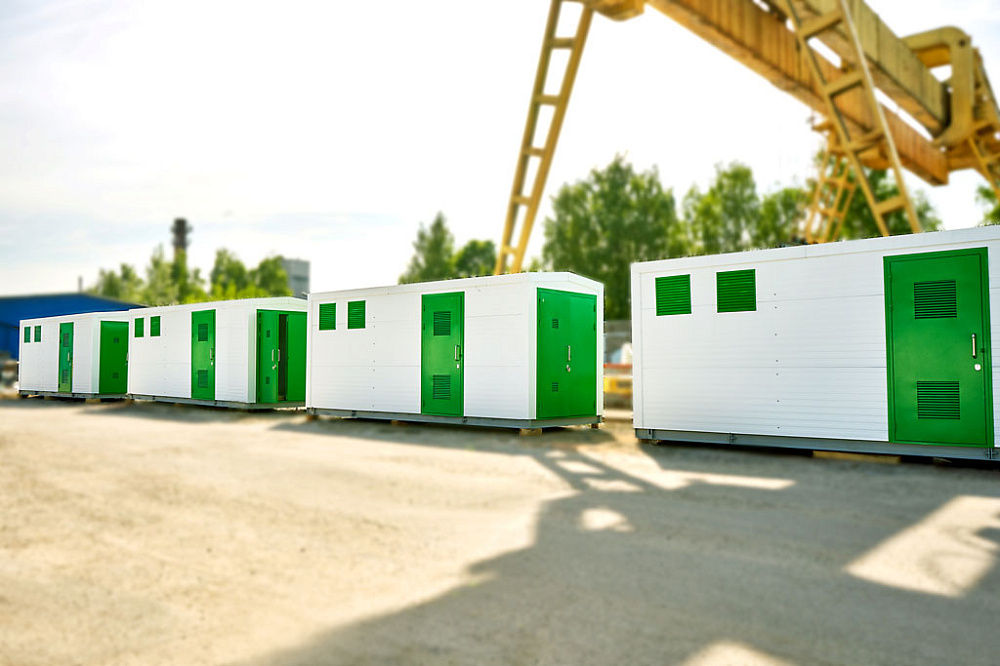

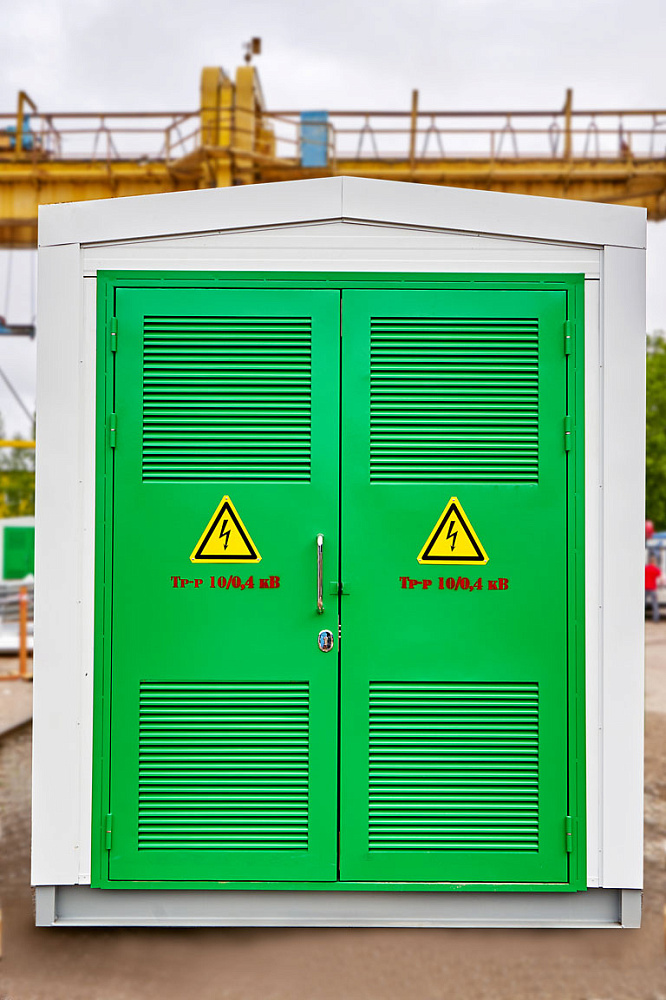

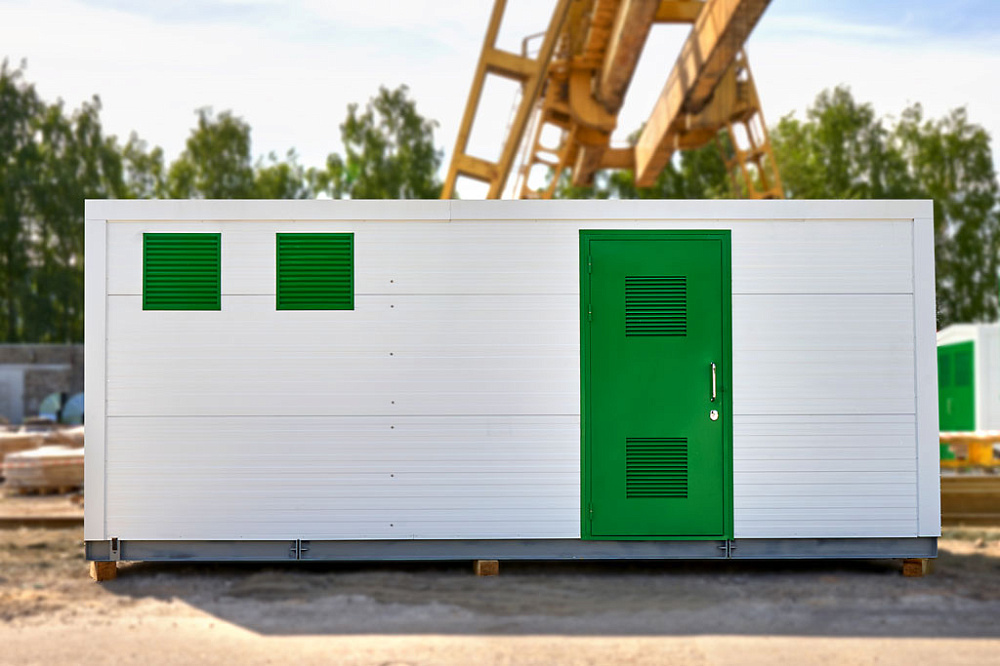

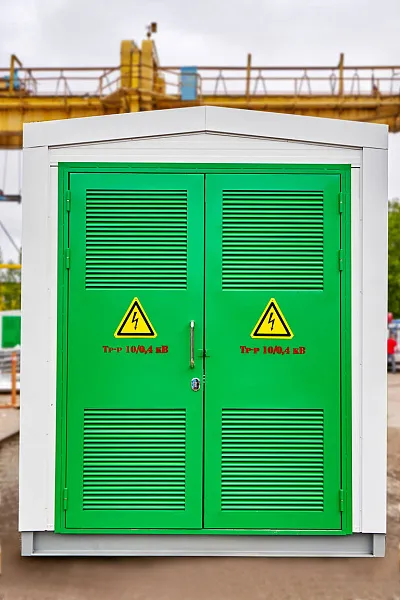

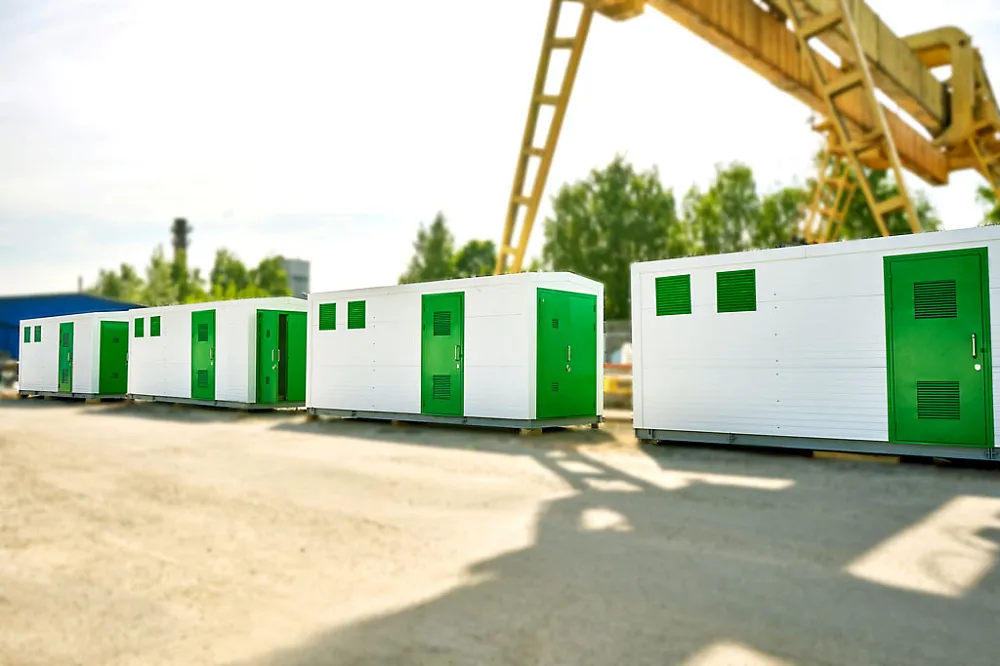

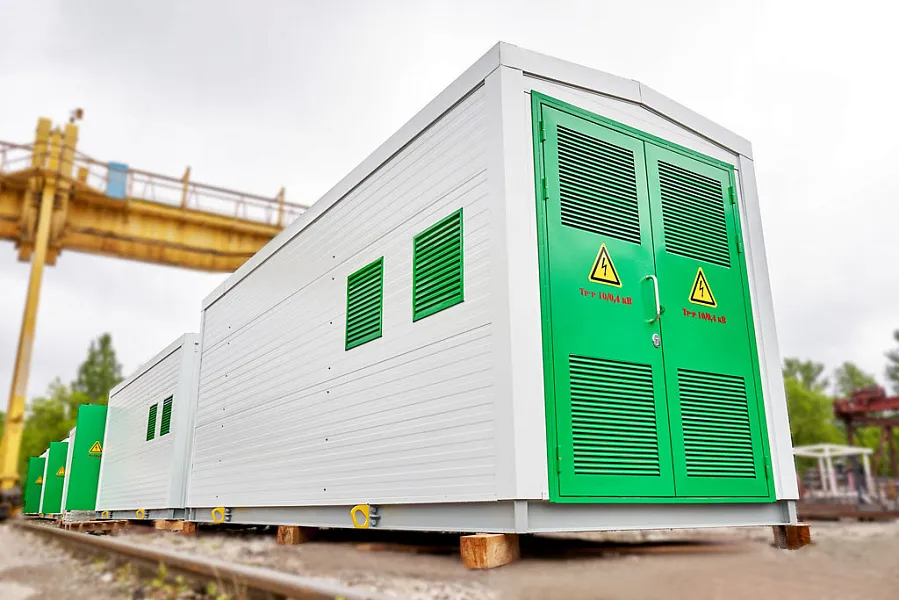

Разработка, изготовление, поставка и монтаж КТП Гамма Energy™ полной заводской готовности в количестве 55 шт.
- ТК «Воронежский» – 32 шт
- ТК «Тульский» – 19 шт
- ТК «Солнечный дар» – 3 шт
- ТК «Овощи Черноземья» – 1 шт
53 комплектных трансформаторных подстанций Гамма Energy™ предназначены для установки на территории тепличных комплексов для обеспечения электроснабжения щитов ассимиляционного освещения зимних многолетних теплиц или как их еще называют «Щитов досвета», необходимых для искусственного освещения, применяемого для увеличения вегетативного периода растений, позволяющего обеспечить поступление такого количества света растениям, в котором они нуждаются.
2 КТП предназначены для обеспечения электроэнергией инженерных систем теплиц:
Питание высоким напряжением, 10 кВ, осуществляется через распределительные устройства с элегазовой изоляцией типа 8DJH, Siemens.
КРУ 8DJH представляет собой трехполюсное комплектное распределительное устройство заводской сборки в металлическом корпусе, для одинарной системы сборных шин.
Распределительное устройство 8DJH разработано на срок службы более 35 лет и не требует технического обслуживания, что способствует максимальной надежности энергоснабжения и безопасности для персонала.
Соединение РУ-10 кВ и трансформатора осуществлено с помощью кабельных перемычек.

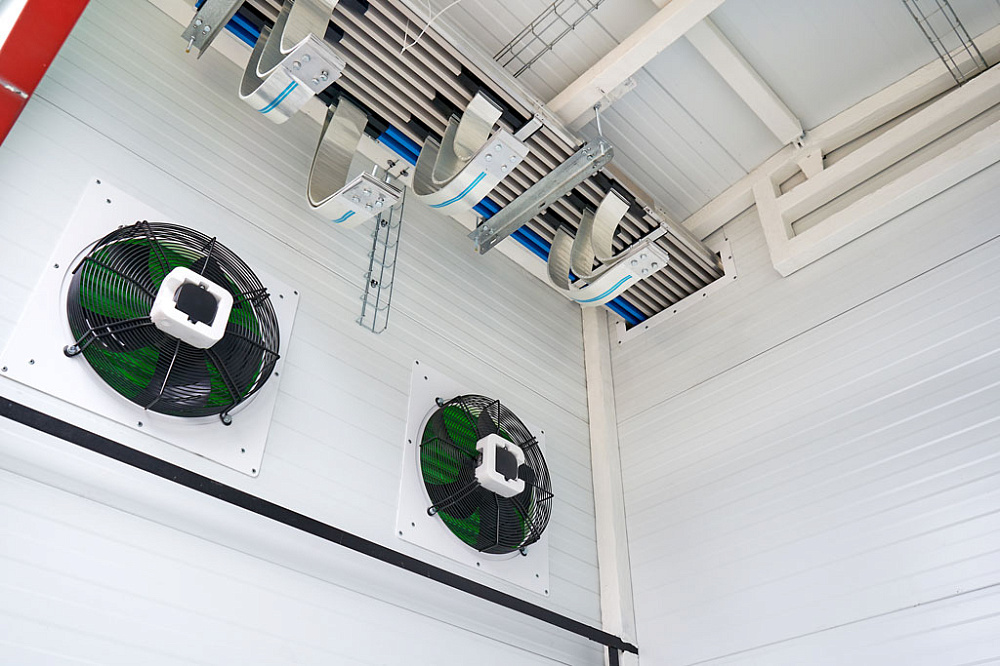

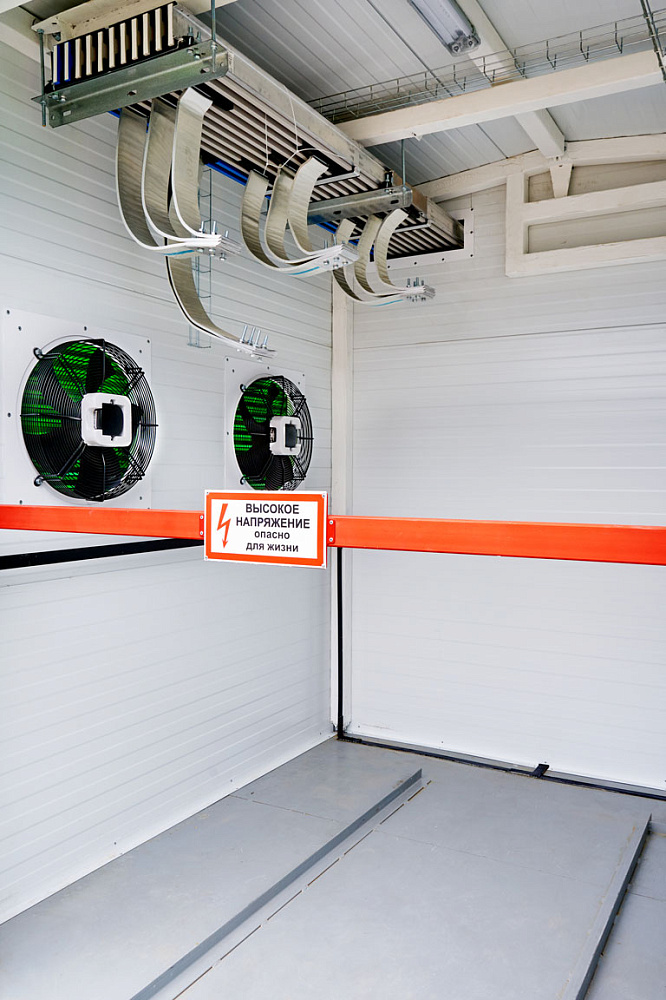

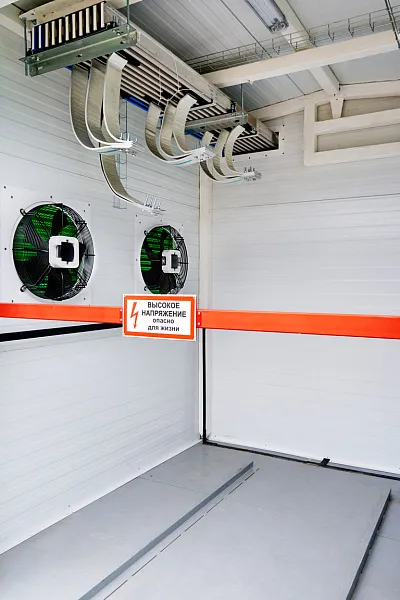

Передача низкого напряжения от силового трансформатора реализовано посредством алюминиевого шинопровода торговой марки Graziadio серии ISOLSBARRA, шинопровод обладает пофазной изоляцией каждого проводника и имеет степень защиты IP55, величина передаваемого тока 5000А или 4000А.

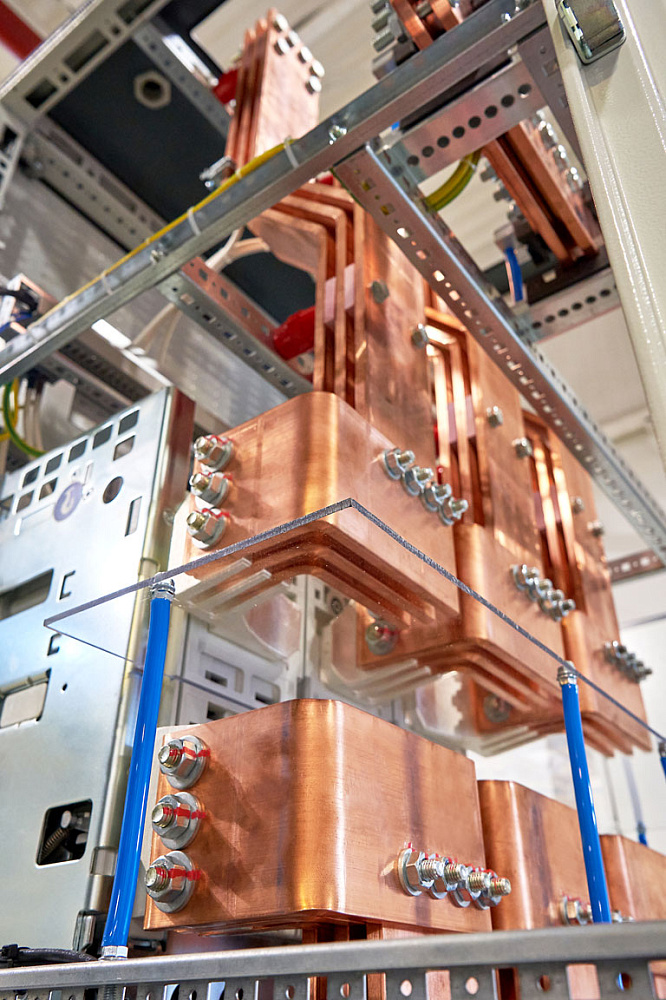

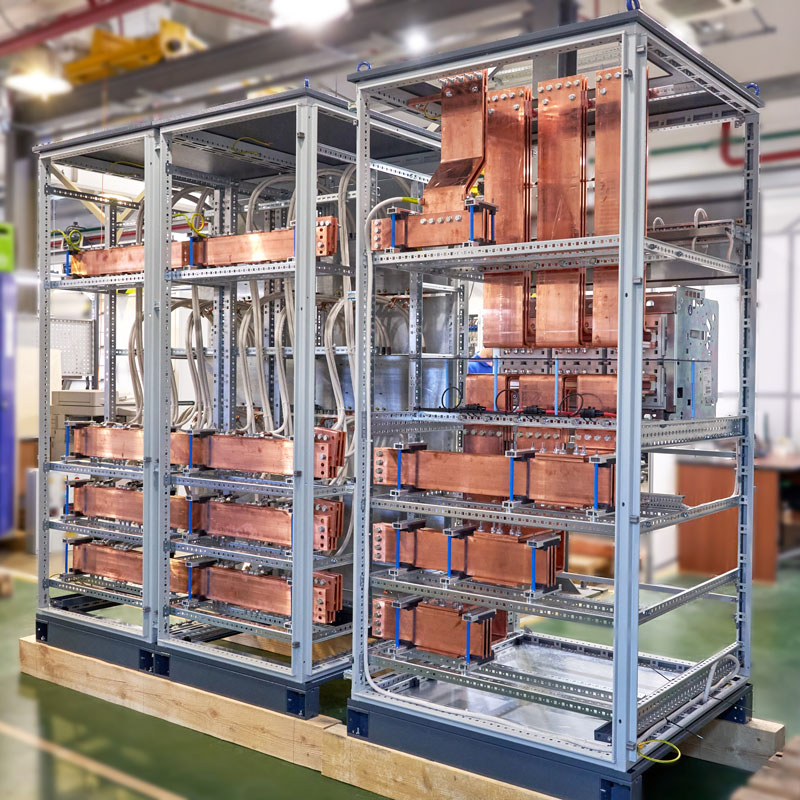

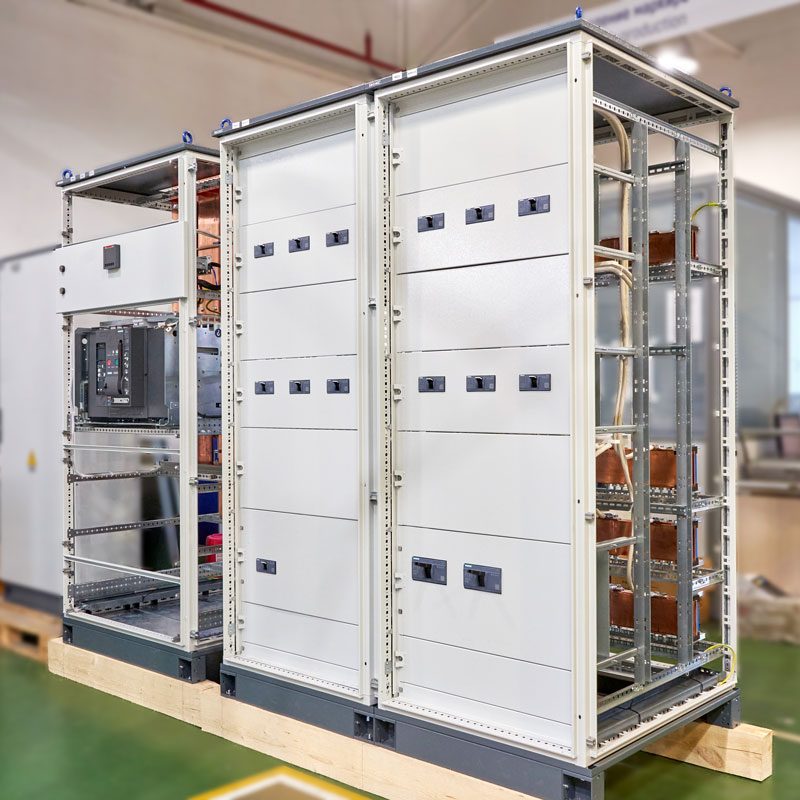

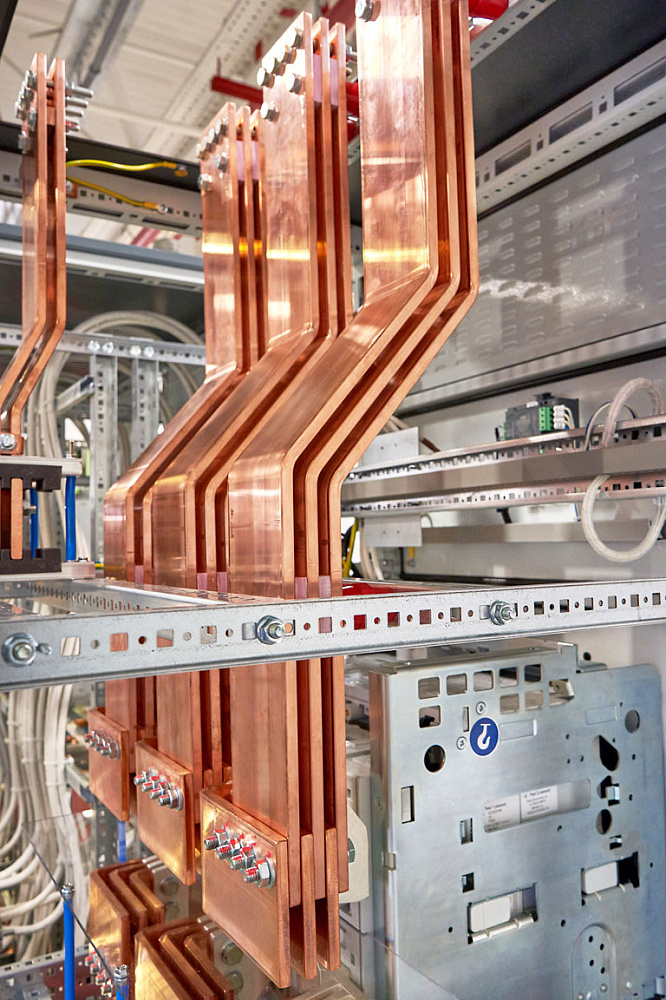

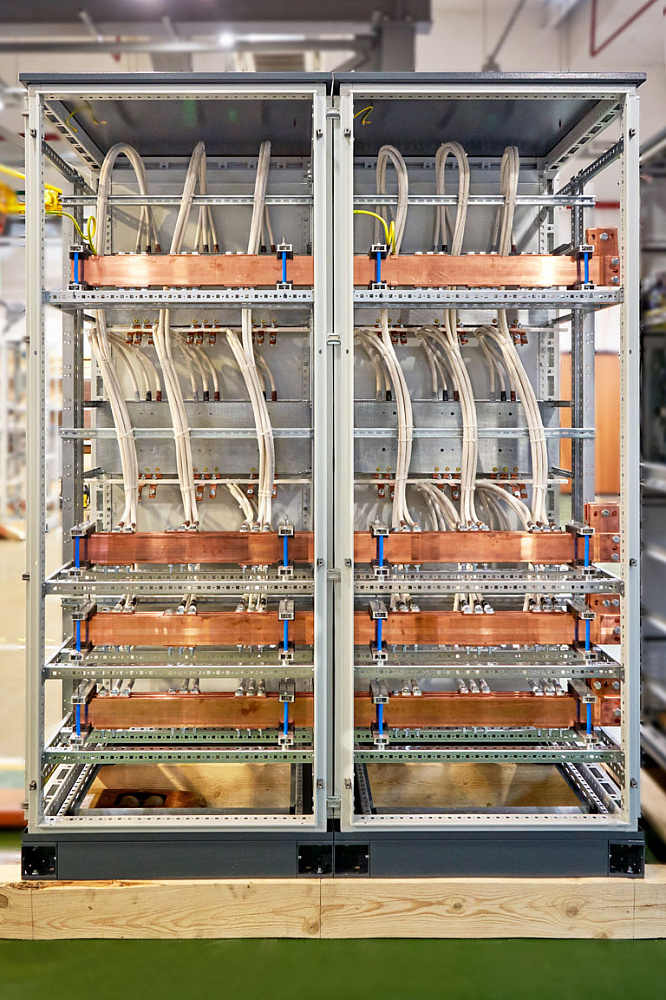

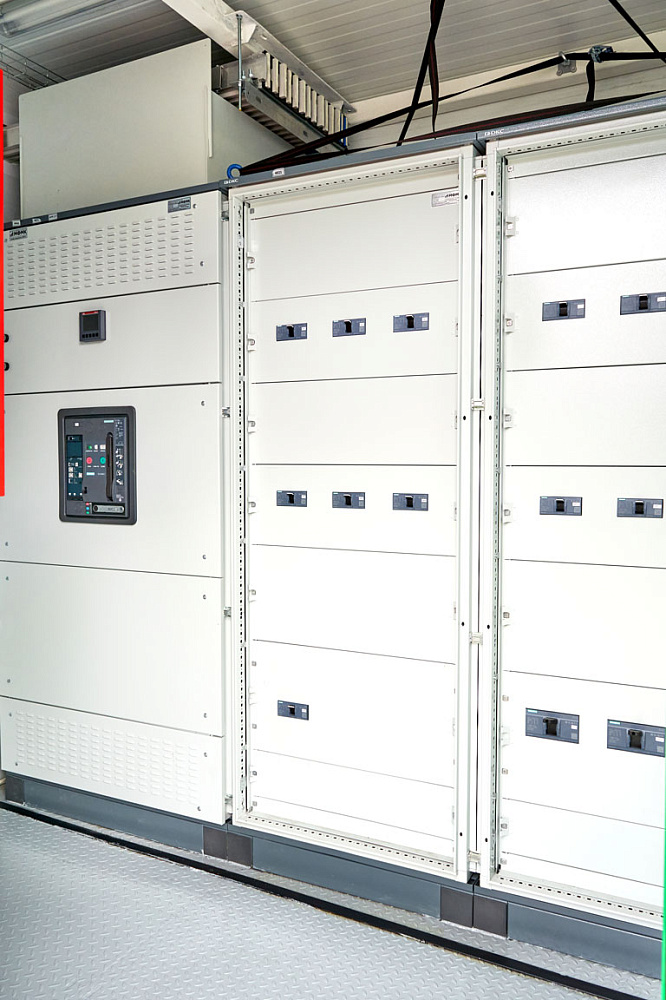

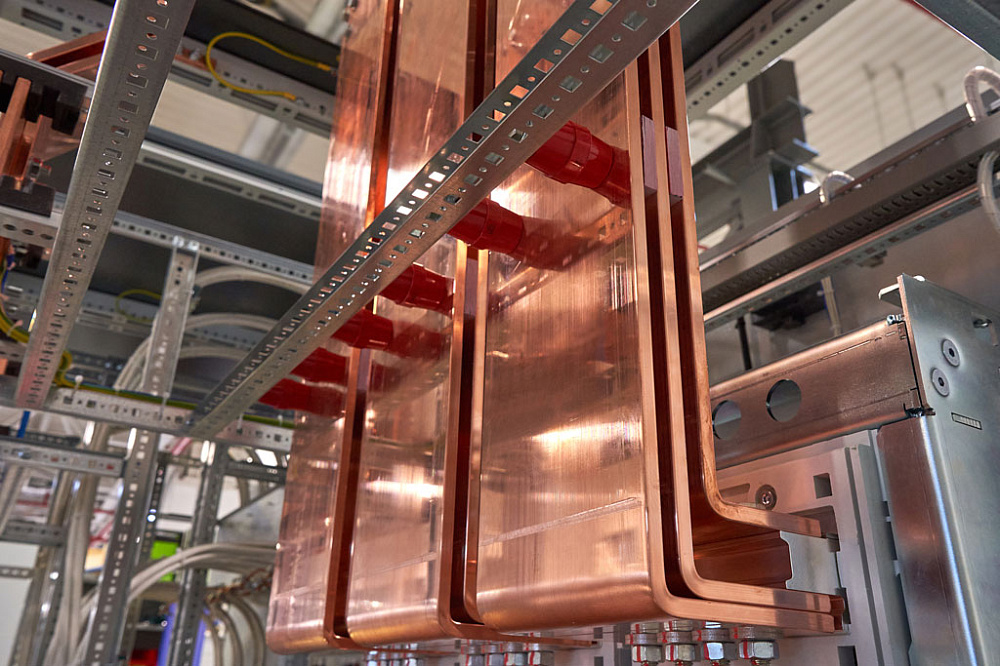

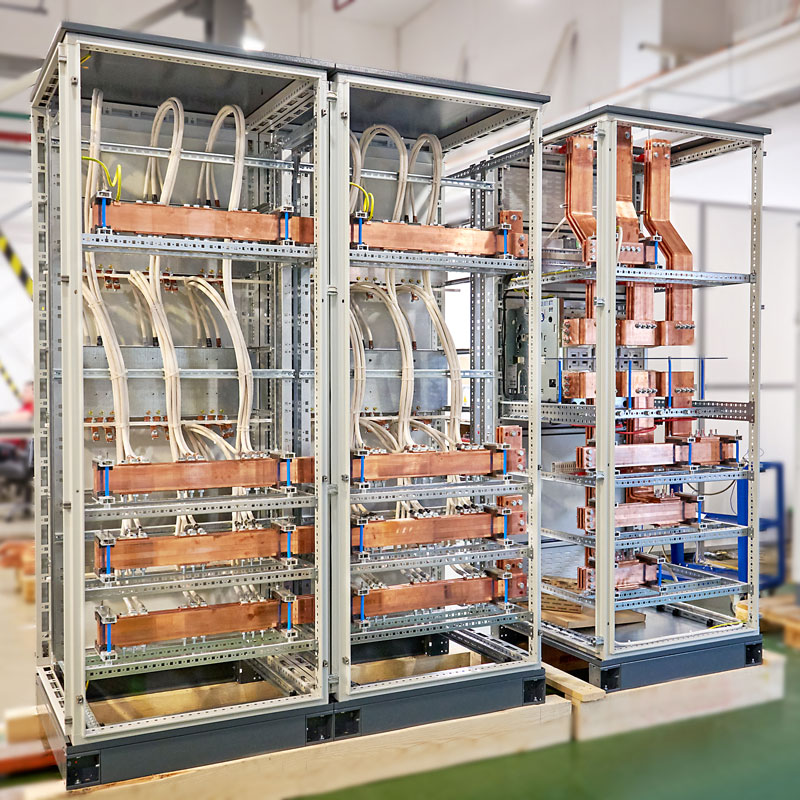

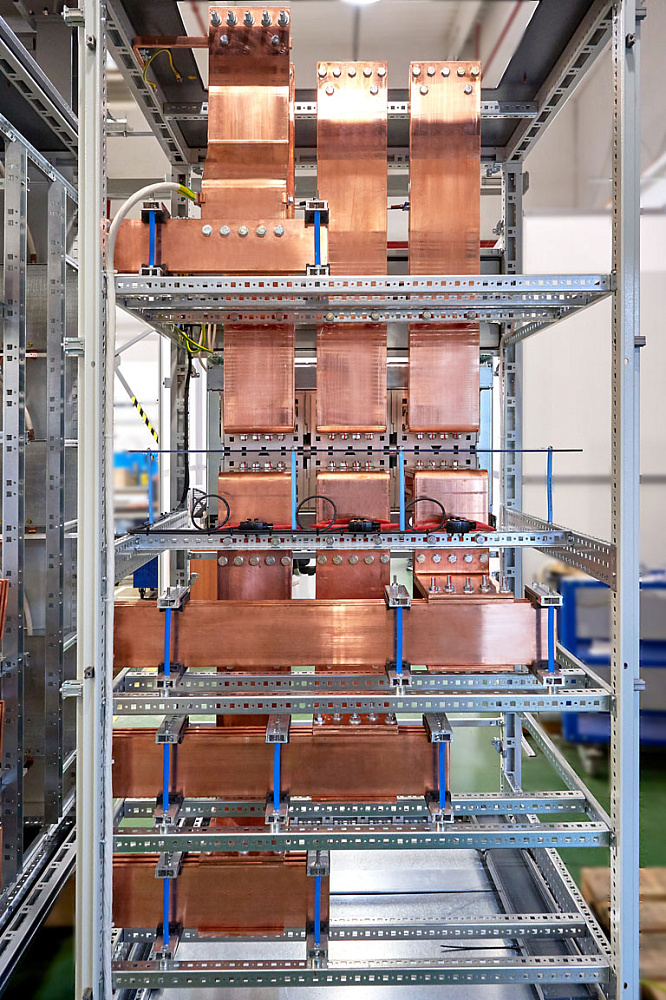

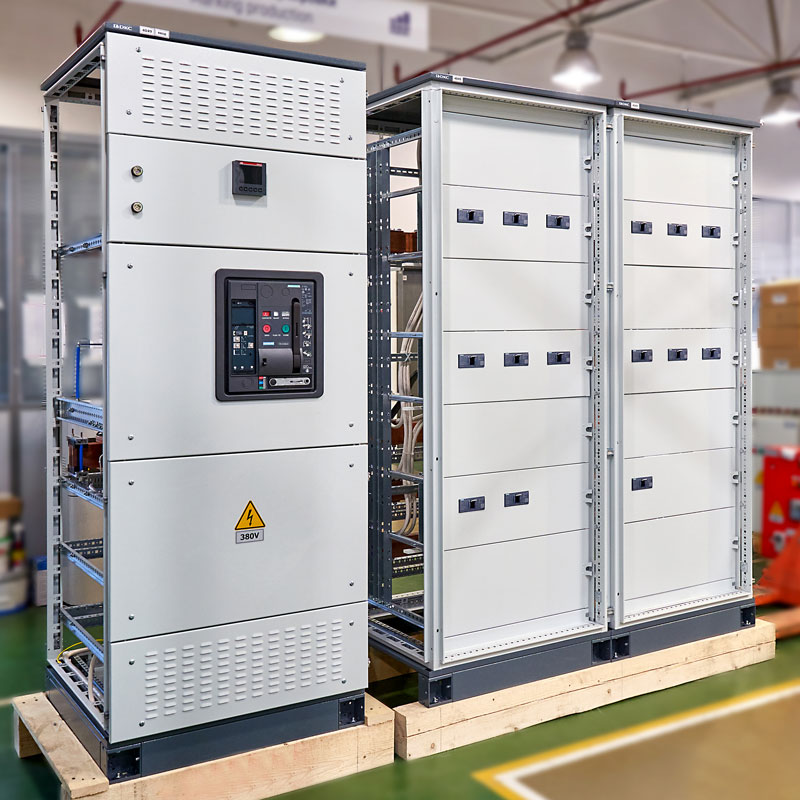

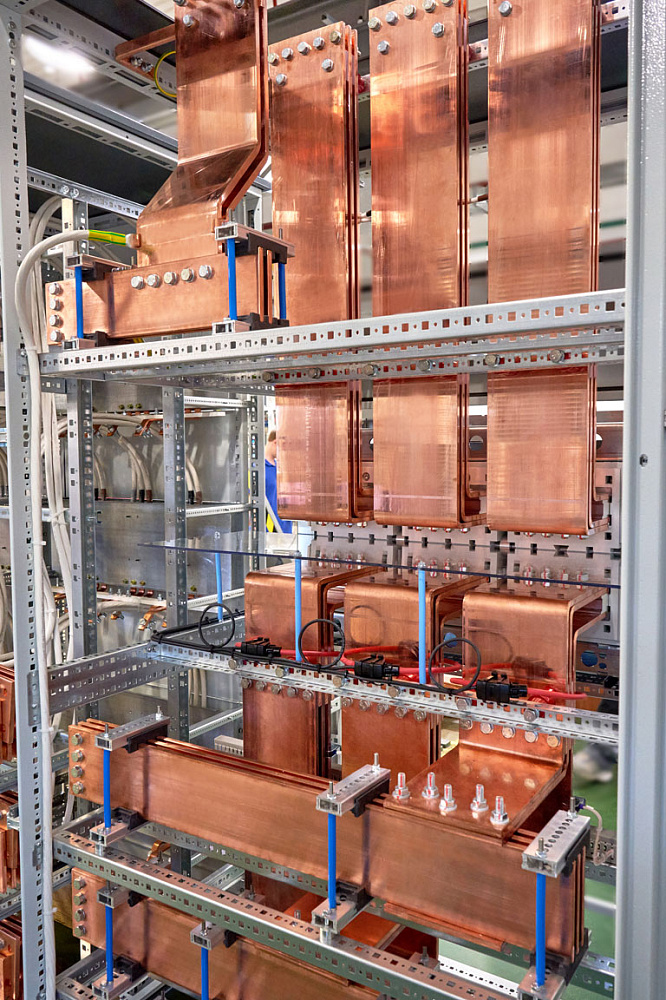

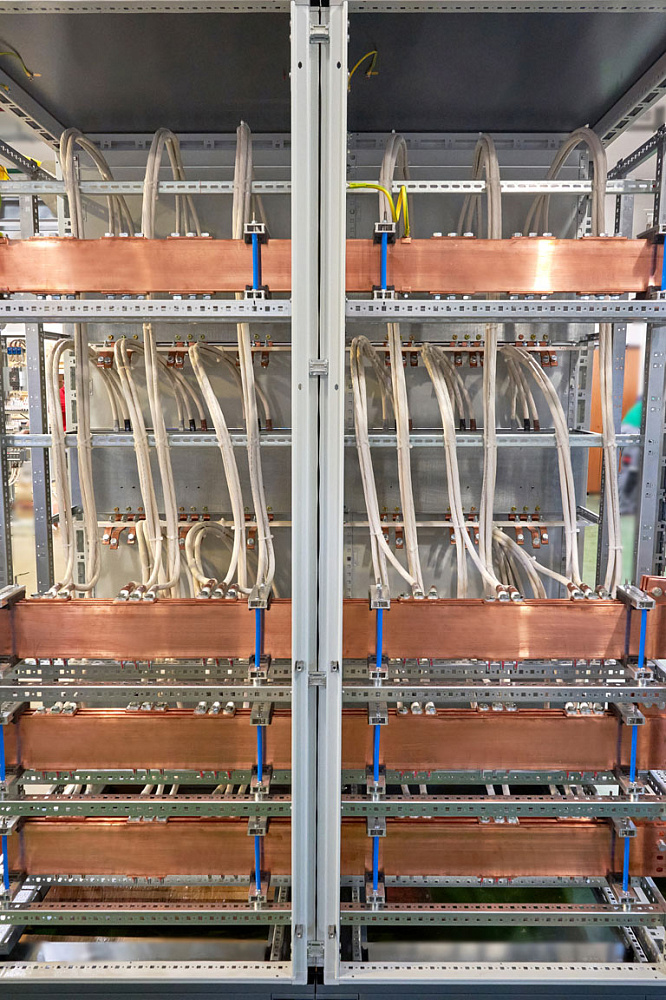

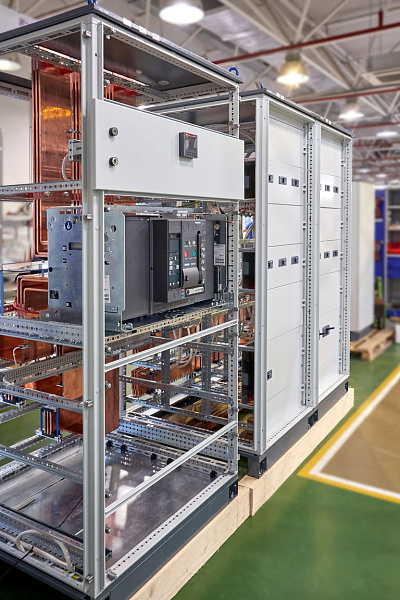

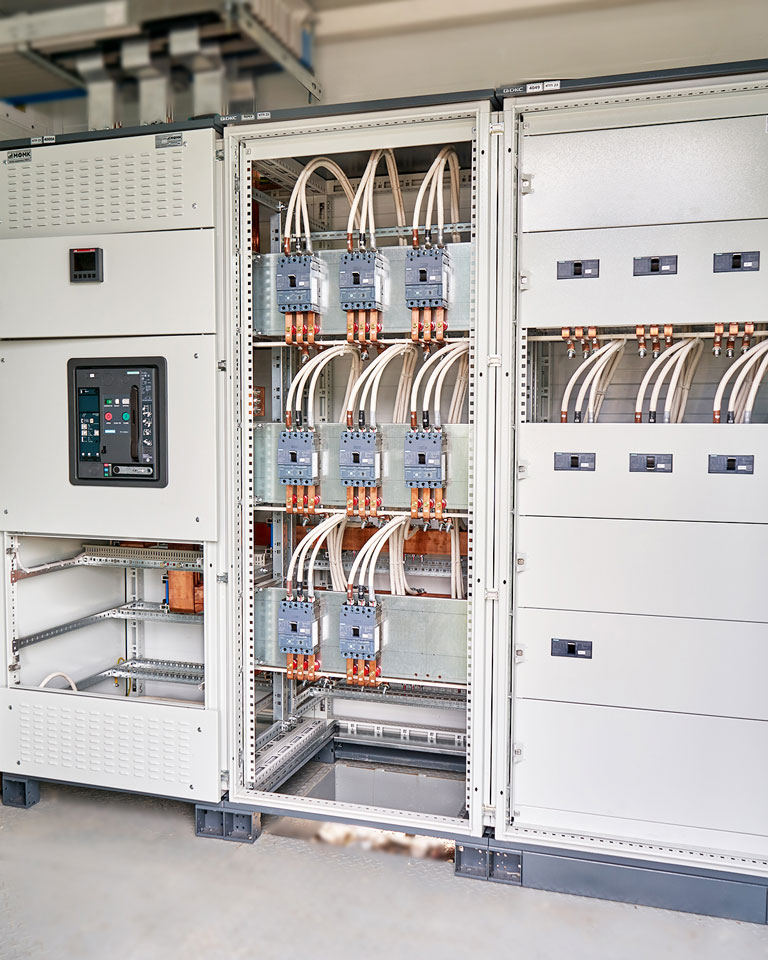

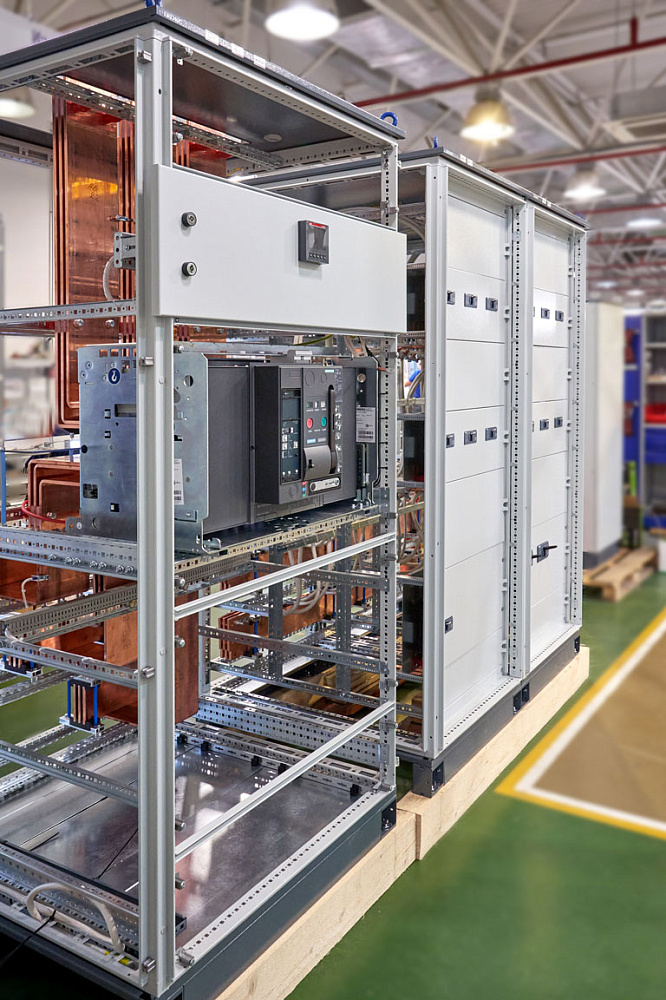

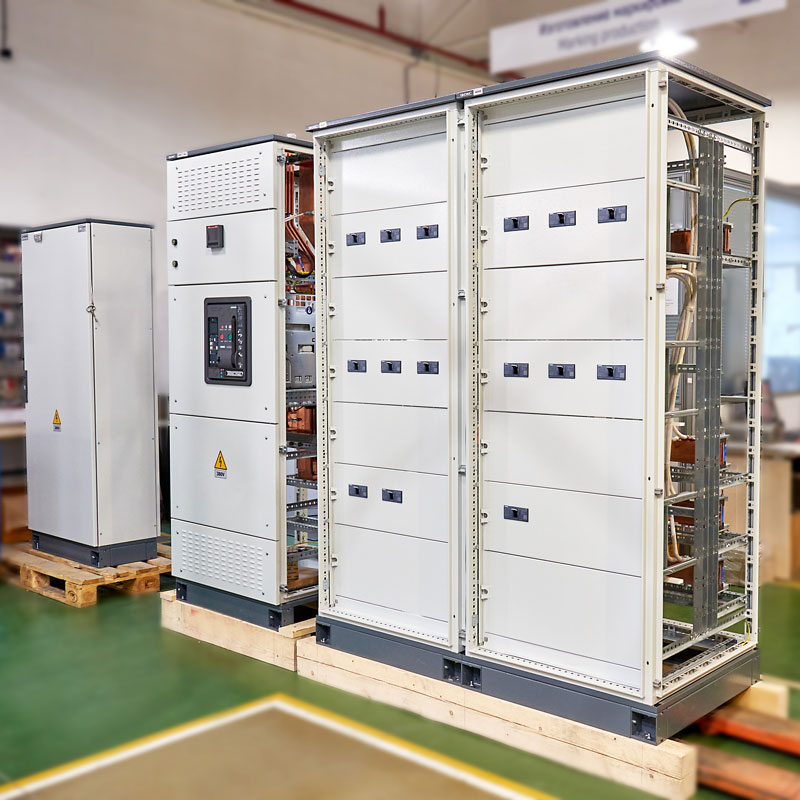

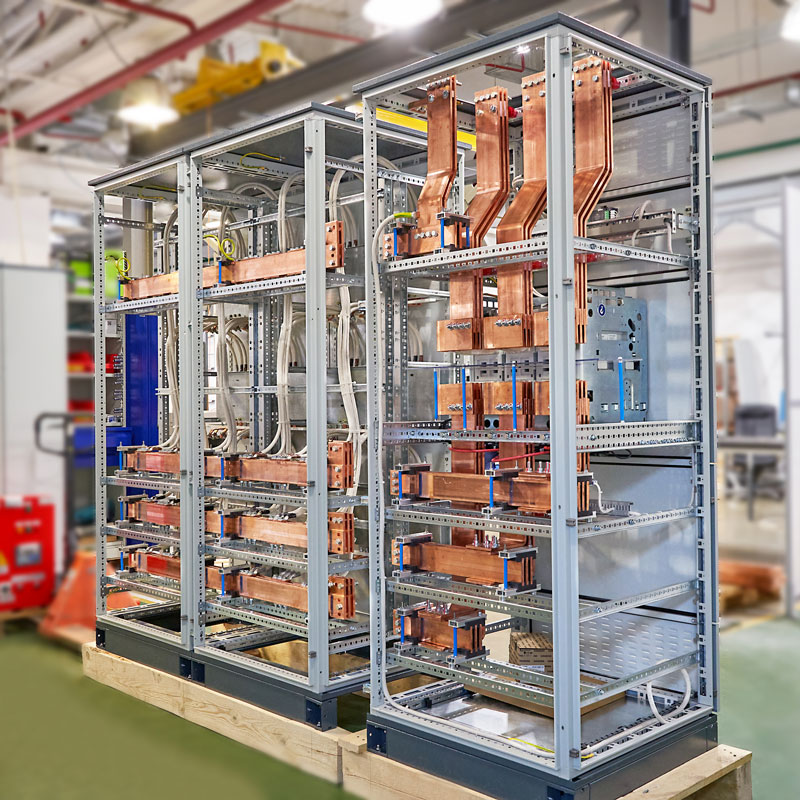

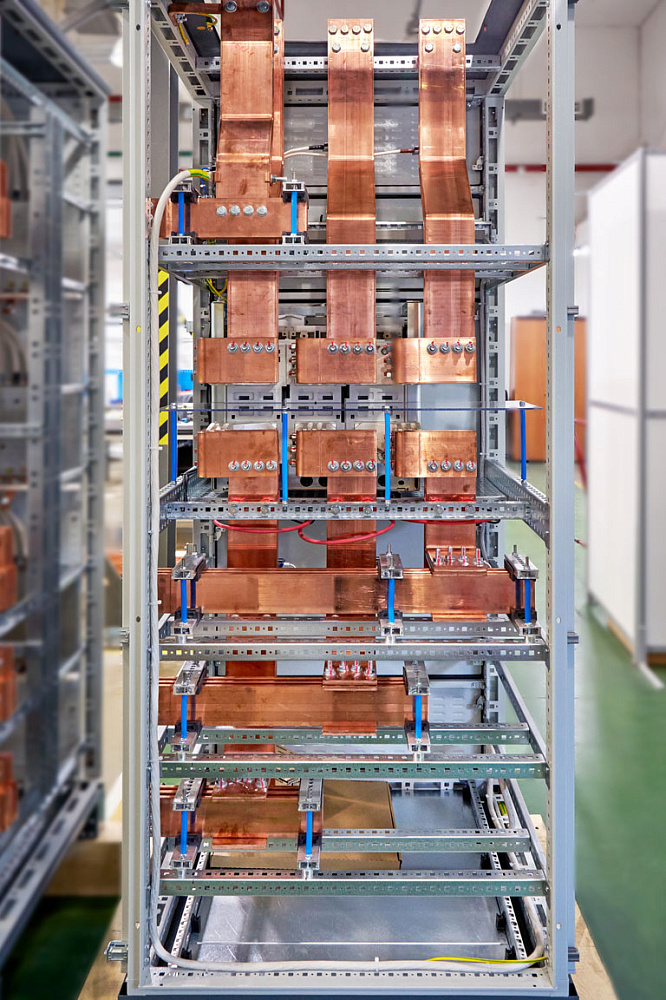

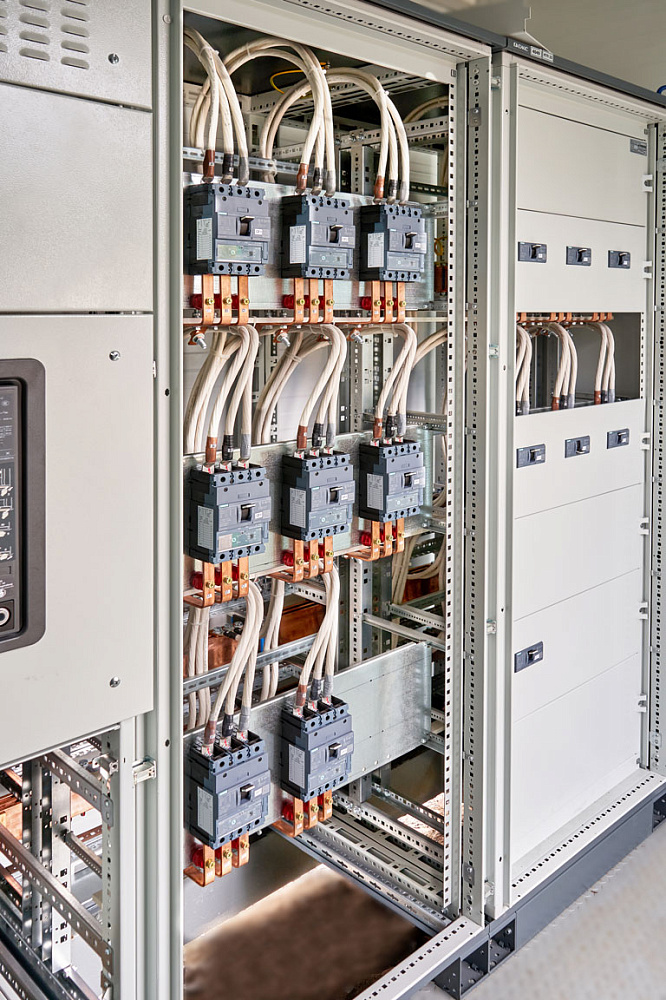

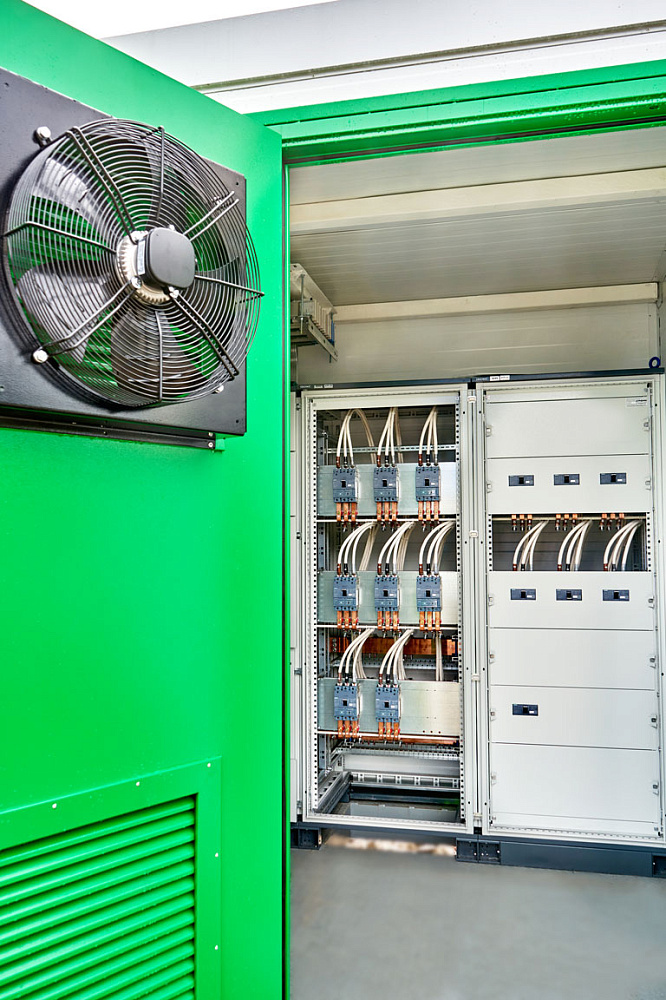

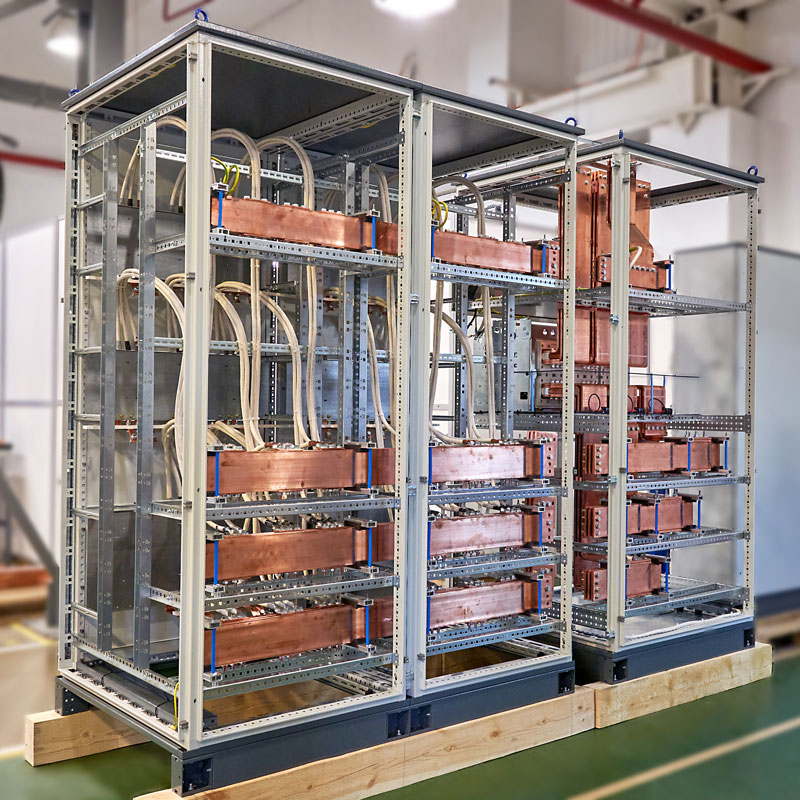

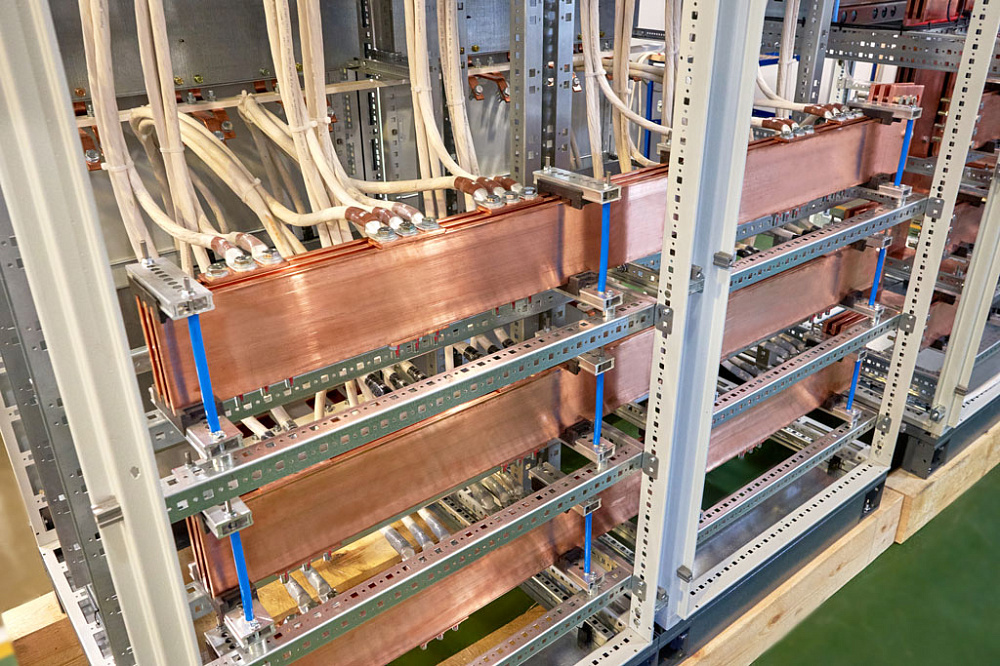

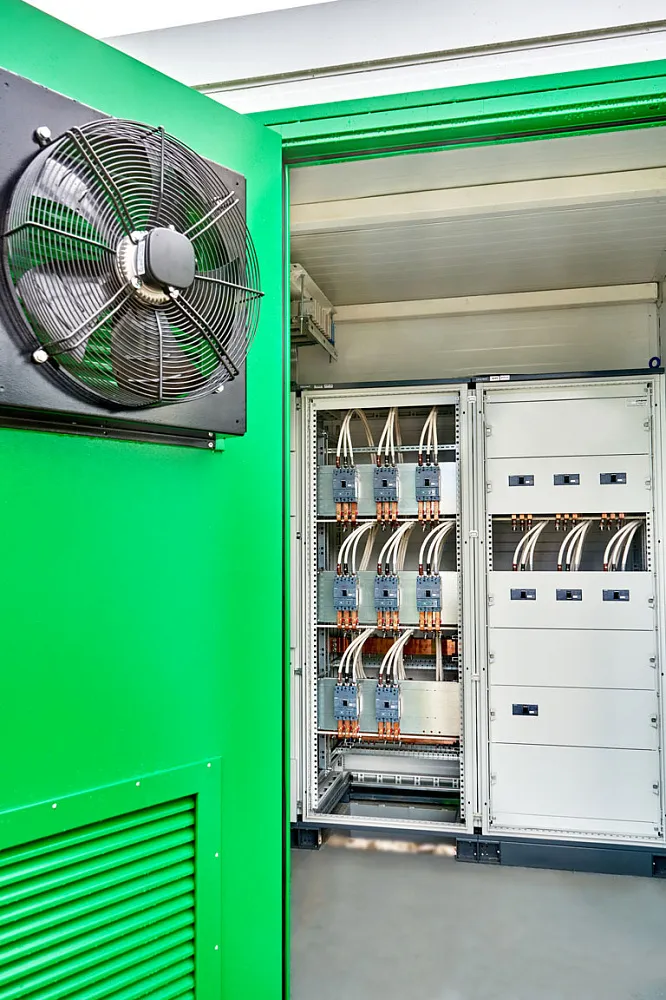

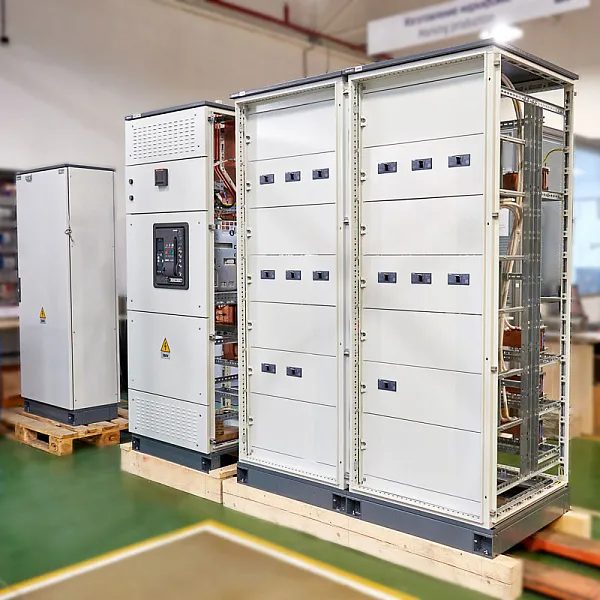

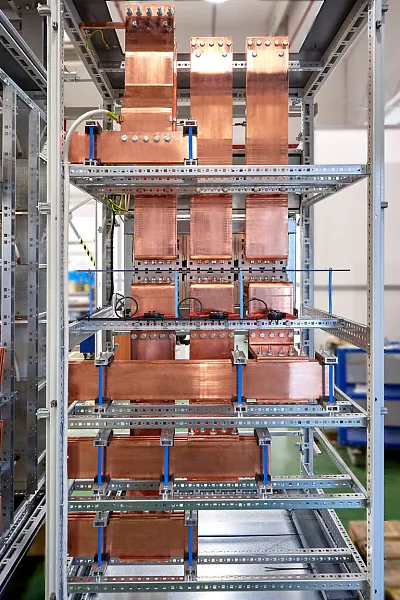

НКУ реализовано на конструктиве DKC, с медными шинами и аппаратной частью фирмы Siemens, токи соответственно 5000А или 4000А.

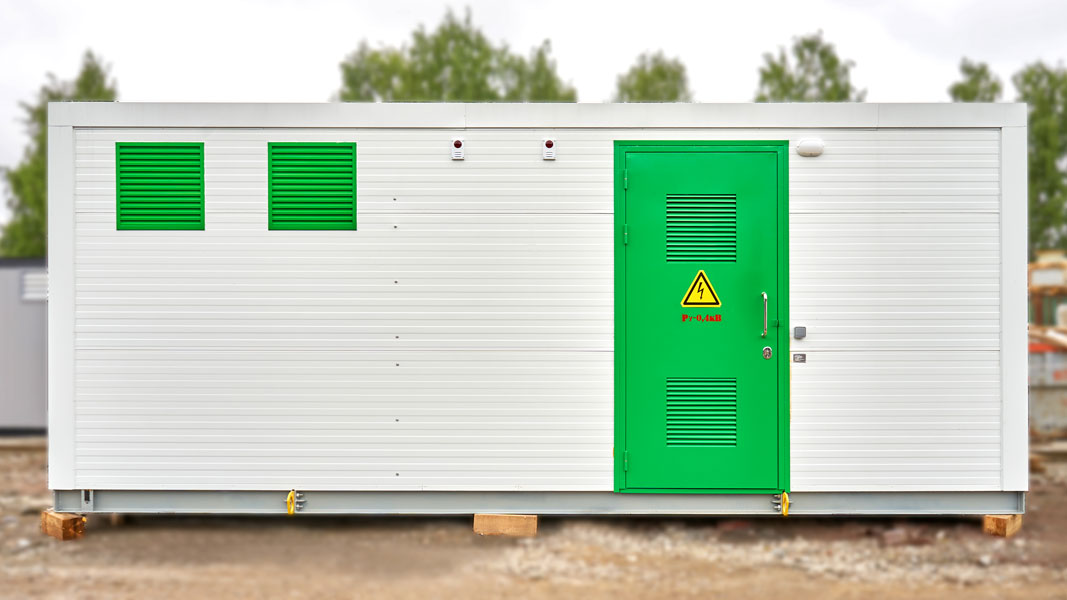

Все здания имеют конструктивную часть III-й степени огнестойкости и класс конструктивной пожарной опасности – С0 (по ФЗ от 22.07.2008 N 123-ФЗ «Технический регламент о требованиях пожарной безопасности»).
Две подстанции, предназначенные для питания технологических систем, двух трансформаторные, для обеспечения более надежного электроснабжения с резервированием источника питания.
Состав оборудования аналогичен 50-ти подстанциям для систем освещения.
Мощность КТП-Т2(В) 2000+1250 кВА, для ТК Воронеж, КТП-Т2(Т) для ТК Тула 2х1000кВА.
2 КТП предназначены для обеспечения электроэнергией инженерных систем теплиц:
- общее питание систем освещения
- насосов

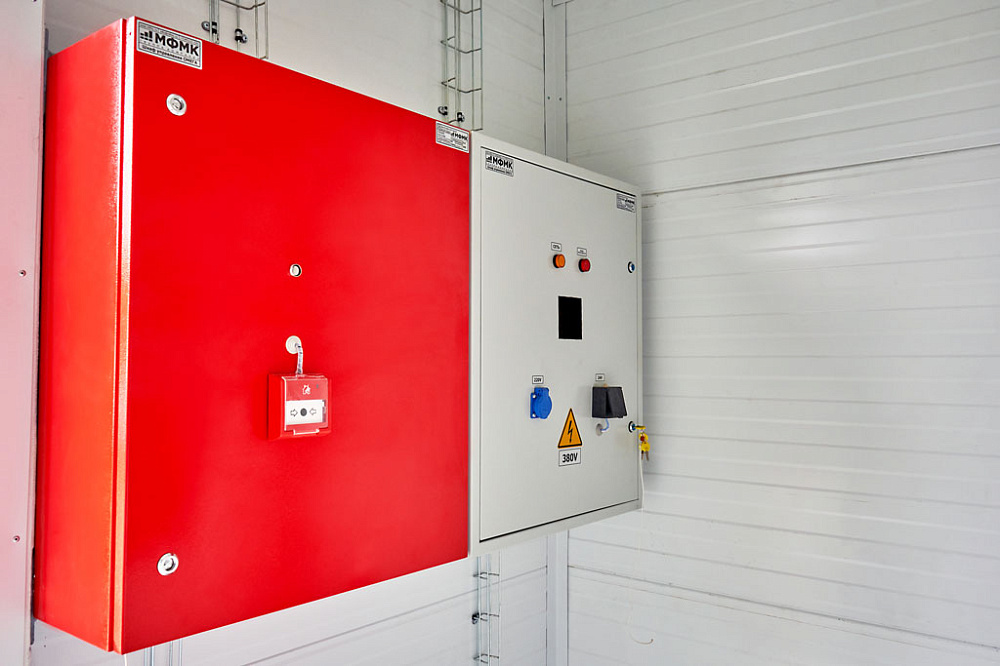

- ППУ (противопожарных устройств)
- обеззараживающих систем и т.д.
Питание высоким напряжением, 10 кВ, осуществляется через распределительные устройства с элегазовой изоляцией типа 8DJH, Siemens.
КРУ 8DJH представляет собой трехполюсное комплектное распределительное устройство заводской сборки в металлическом корпусе, для одинарной системы сборных шин.
Распределительное устройство 8DJH разработано на срок службы более 35 лет и не требует технического обслуживания, что способствует максимальной надежности энергоснабжения и безопасности для персонала.
Соединение РУ-10 кВ и трансформатора осуществлено с помощью кабельных перемычек.
Передача низкого напряжения от силового трансформатора реализовано посредством алюминиевого шинопровода торговой марки Graziadio серии ISOLSBARRA, шинопровод обладает пофазной изоляцией каждого проводника и имеет степень защиты IP55, величина передаваемого тока 5000А или 4000А.
НКУ реализовано на конструктиве DKC, с медными шинами и аппаратной частью фирмы Siemens, токи соответственно 5000А или 4000А.
Все здания имеют конструктивную часть III-й степени огнестойкости и класс конструктивной пожарной опасности – С0 (по ФЗ от 22.07.2008 N 123-ФЗ «Технический регламент о требованиях пожарной безопасности»).
Две подстанции, предназначенные для питания технологических систем, двух трансформаторные, для обеспечения более надежного электроснабжения с резервированием источника питания.
Состав оборудования аналогичен 50-ти подстанциям для систем освещения.
Мощность КТП-Т2(В) 2000+1250 кВА, для ТК Воронеж, КТП-Т2(Т) для ТК Тула 2х1000кВА.
