Поставка гидромодулей, системы автоматики и управления для зон неответственных потребителей атомной электростанции «Руппур» в республики Бангладеш.

Заказать разработку Галерея Подробнее
Топливно-энергетический комплекс
Задача
Произвести оборудования по требованиям и стандартам Росатома, 4 классу опасного производственного объекта по НП-001-15, 2 категории сейсмостойкости по НП-031-01, QNC категории обеспечения качества в соответствии с ПОКАС(П). Сроки выполнения - менее 6 месяцев.
Решение

Проектирование системы, разработка конструкторской документации, сейсмические расчеты, разработка и проектирование шкафов автоматики и силового управления насосами, шеф монтажные и пусконаладочные работы на объекте. Для каждого энергоблока АЭС «РУППУР» входят следующие элементы: 1. Шесть гидромодулей с постоянным расходом рабочей среды 860 м3/ч (5 рабочих и 1 в резерве). 2. Гидромодуль с переменным расходом рабочей среды от 95 до 920 м3/ч (1 шт.). 3. Гидромодуль с переменным расходом рабочей среды до 3380 м3/ч (1 шт.). 4. Система автоматики и управления каждого гидромодуля.

АЭС «РУППУР» — крупнейший энергетический проект Бангладеш.

  • тип реактора — ВВЭР-1200;
  • референтный блок — Блок № 1;
  • нововоронежской АЭС-2;
  • количество энергоблоков — 2;
  • проектная тепловая мощность — 3200 Мвт;
  • проектная электрическая мощность — 1198 Мвт.

Площадка АЭС «Руппур» расположена на левом берегу реки Падма, в 21км к северо-западу от города Пабна и в 8 км от города Ишварди, у поселения Руппур, в 160 км к северо-западу от столицы Бангладеш, города Дакка.

Одной из значимых поставок оборудования, производства ООО «ГК МФМК» является поставка гидромодулей, системы автоматики и управления для зон неответственных потребителей атомной электростанции «Руппур» в республике Бангладеш.

Менее чем за 6 месяцев, мы успешно реализовали проект с нормативными требованиями Росатома (4 класс опасного производственного объекта по НП-001-15, 2 категория сейсмостойкости по НП-031-01, QNC категории обеспечения качества в соответствии с ПОКАС(П).).

В объем поставки входило:

  • проектирование системы;
  • разработка конструкторской документации;
  • сейсмические расчеты;
  • разработка и проектирование шкафов автоматики и силового управления насосами;
  • шеф монтажные и пусконаладочные работы на объекте;

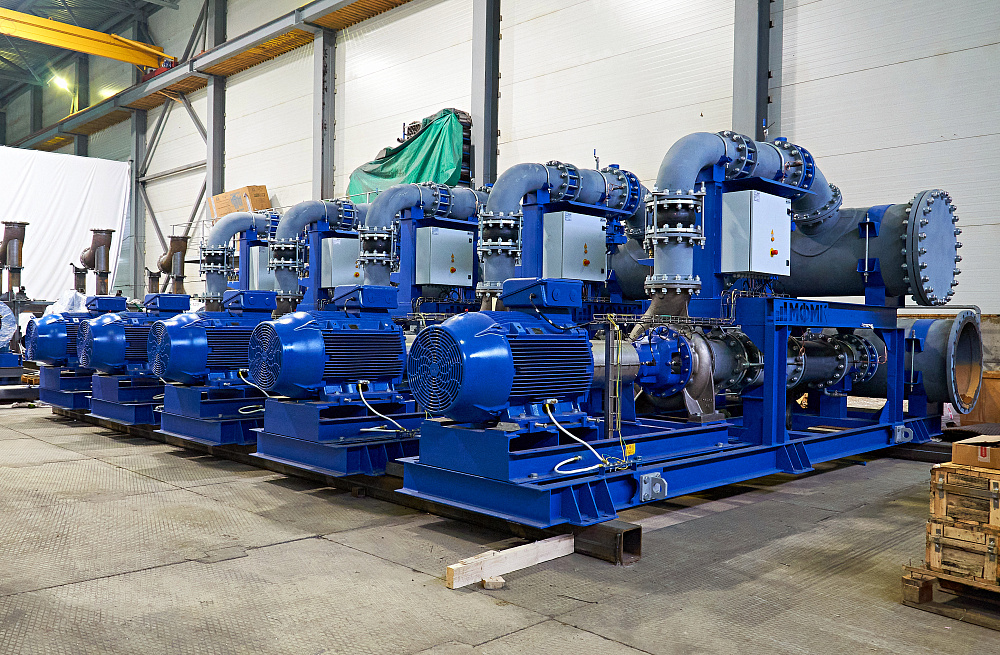

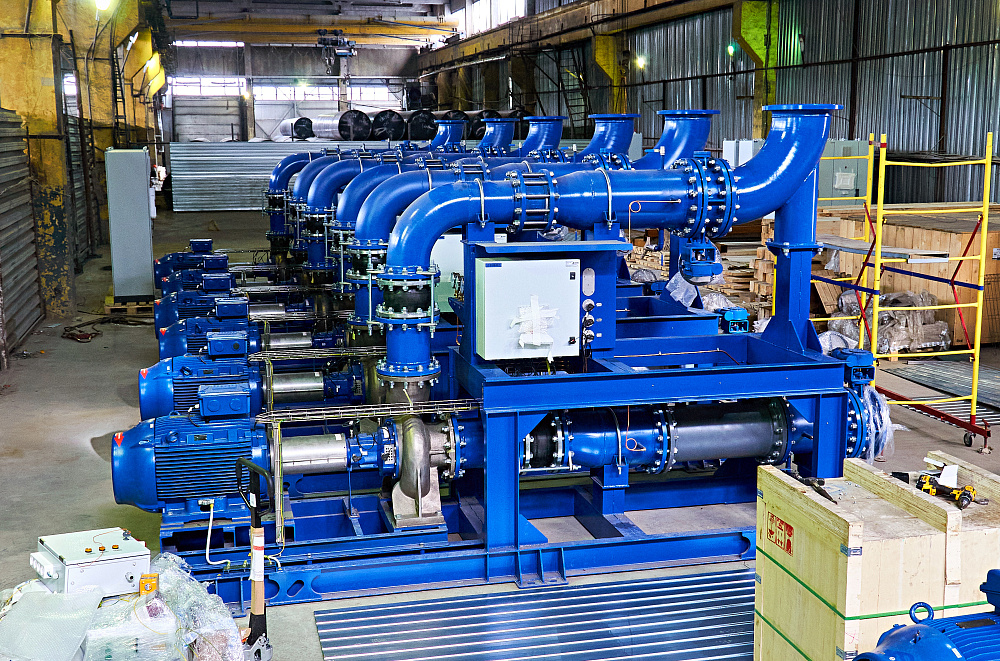

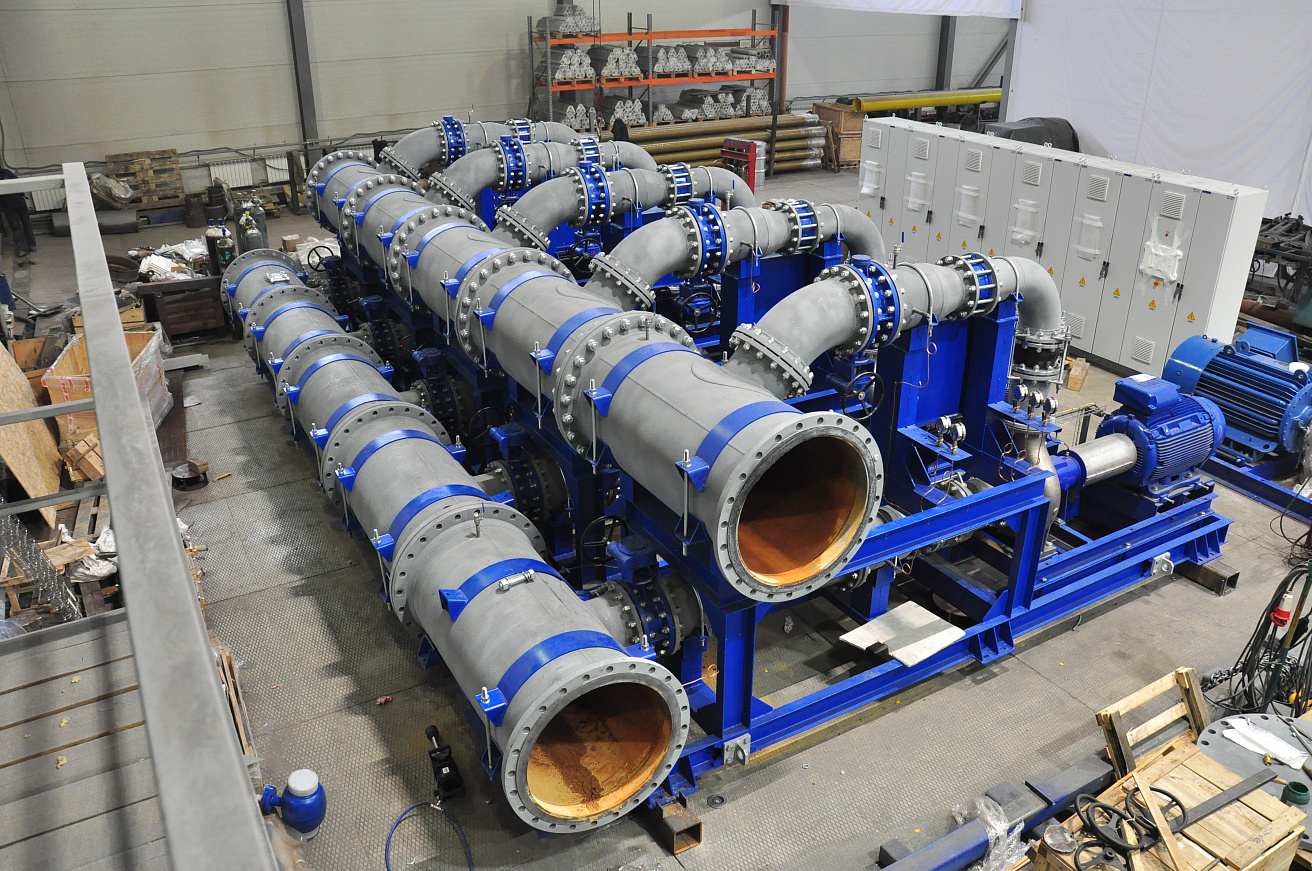

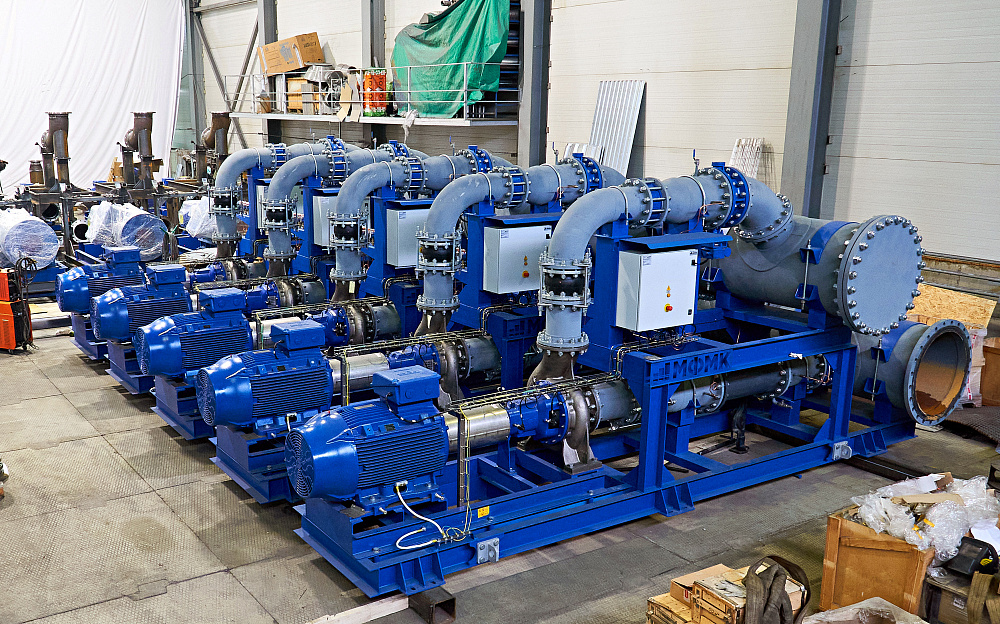

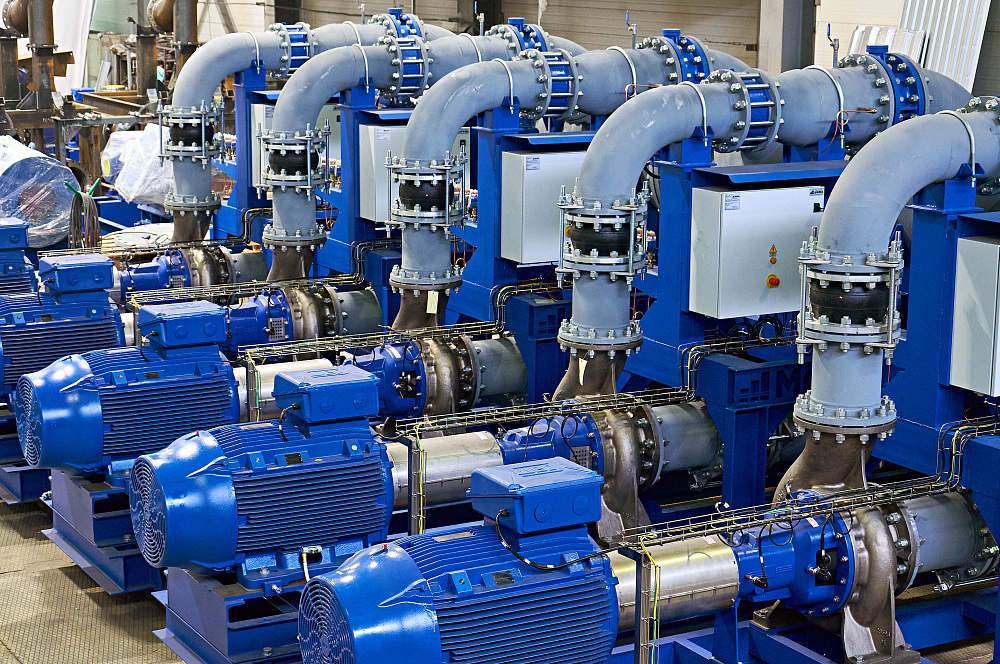

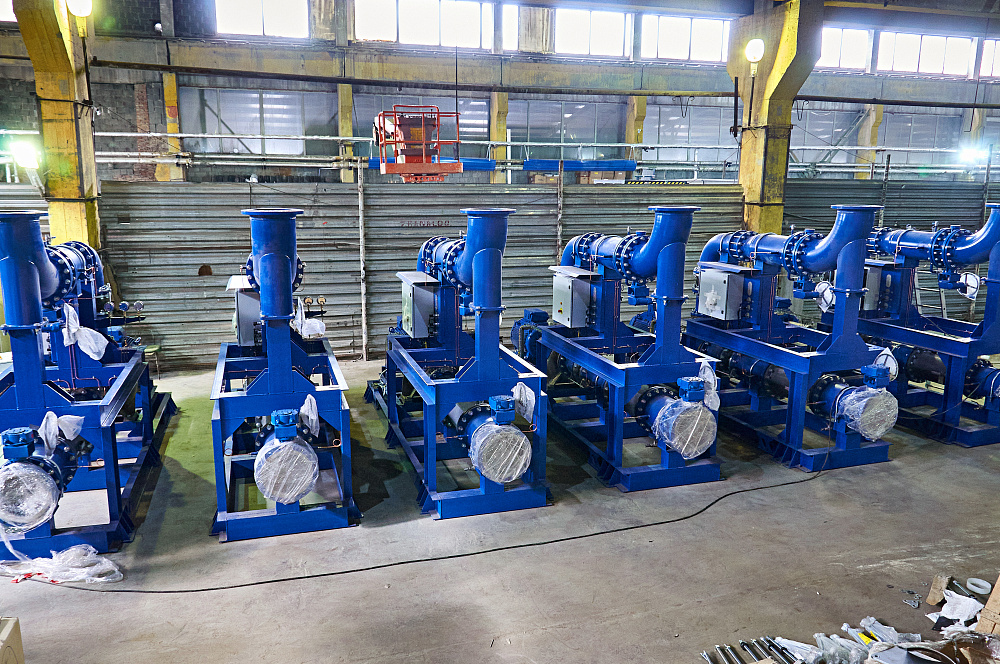

  • 6 гидромодулей с постоянным расходом рабочей среды 860 м3/ч (5 рабочих и 1 в резерве);
  • гидромодуль с переменным расходом рабочей среды от 95 до 920 м3/ч (1 шт.);
  • гидромодуль с переменным расходом рабочей среды до 3380 м3/ч (1 шт.);
  • система автоматики и управления каждого гидромодуля.

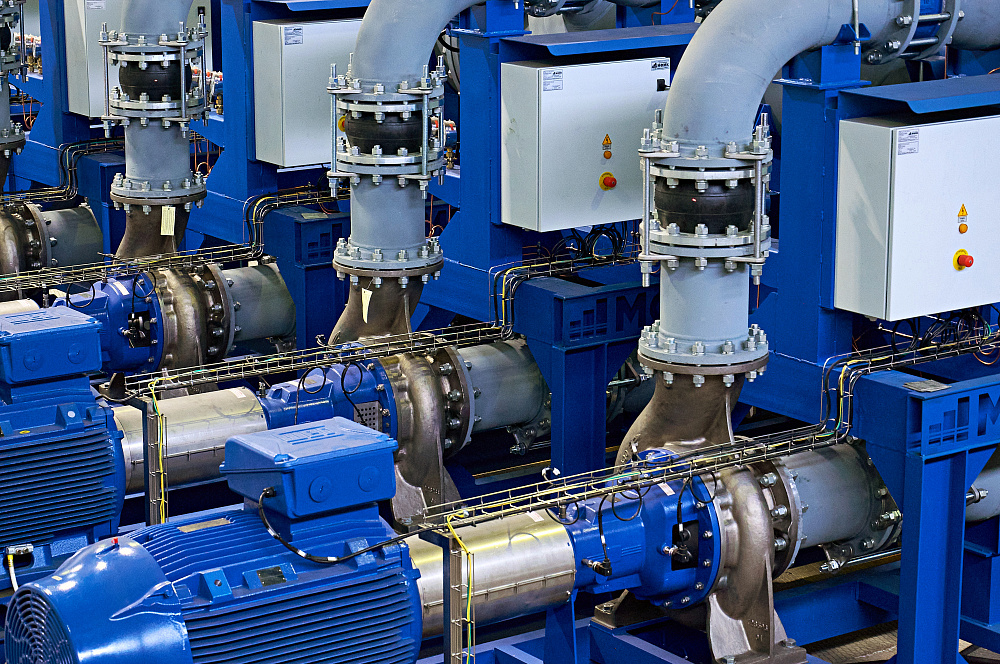

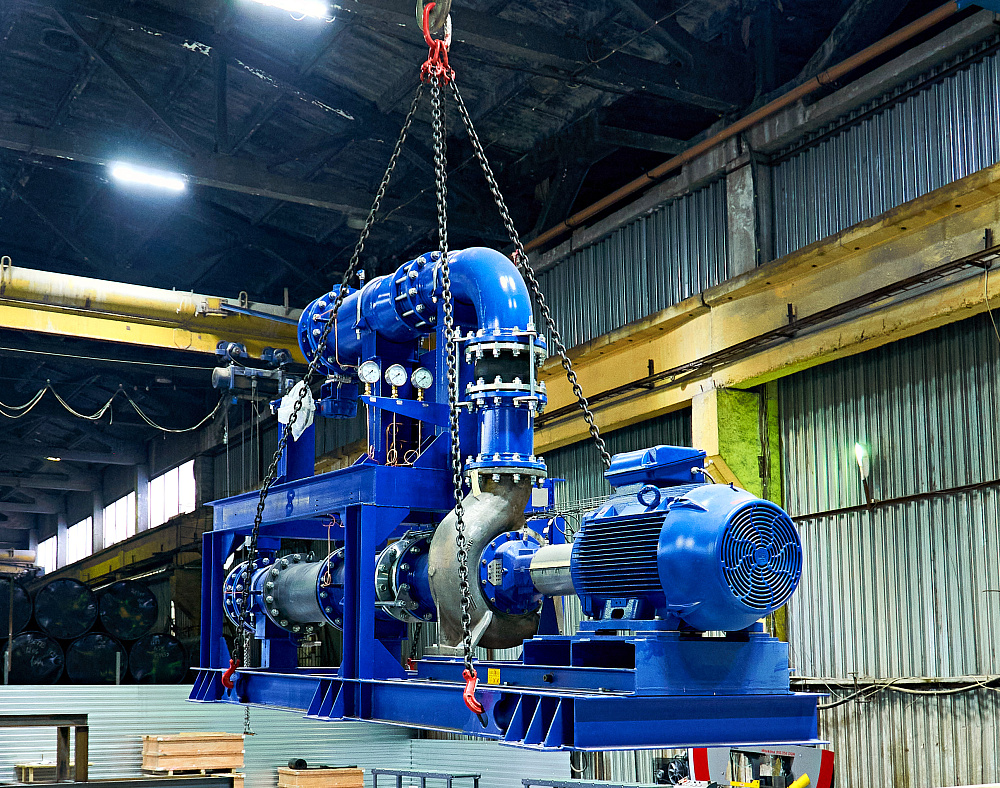

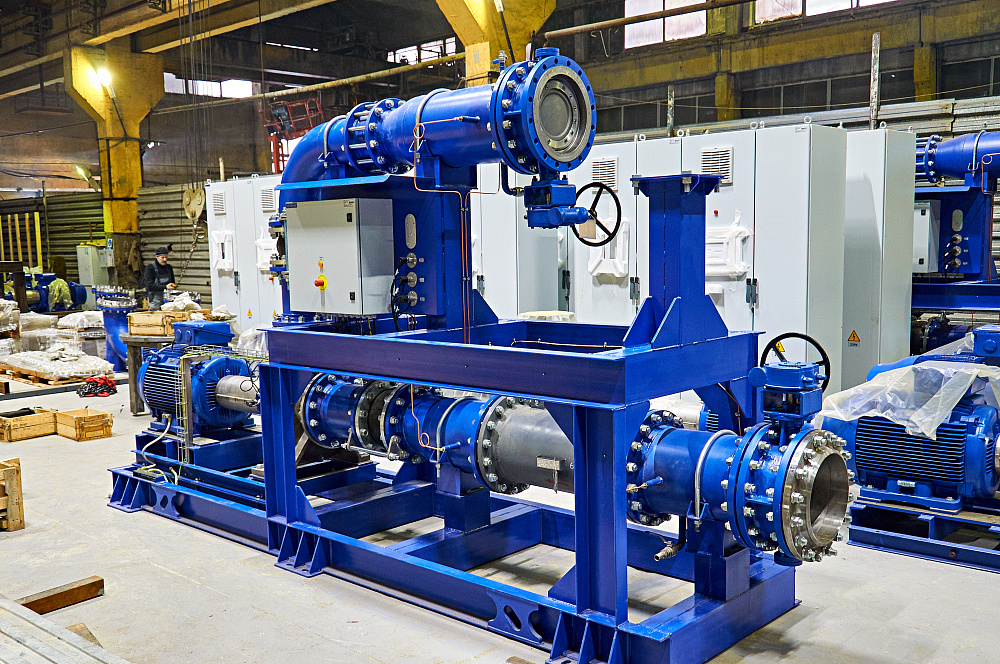

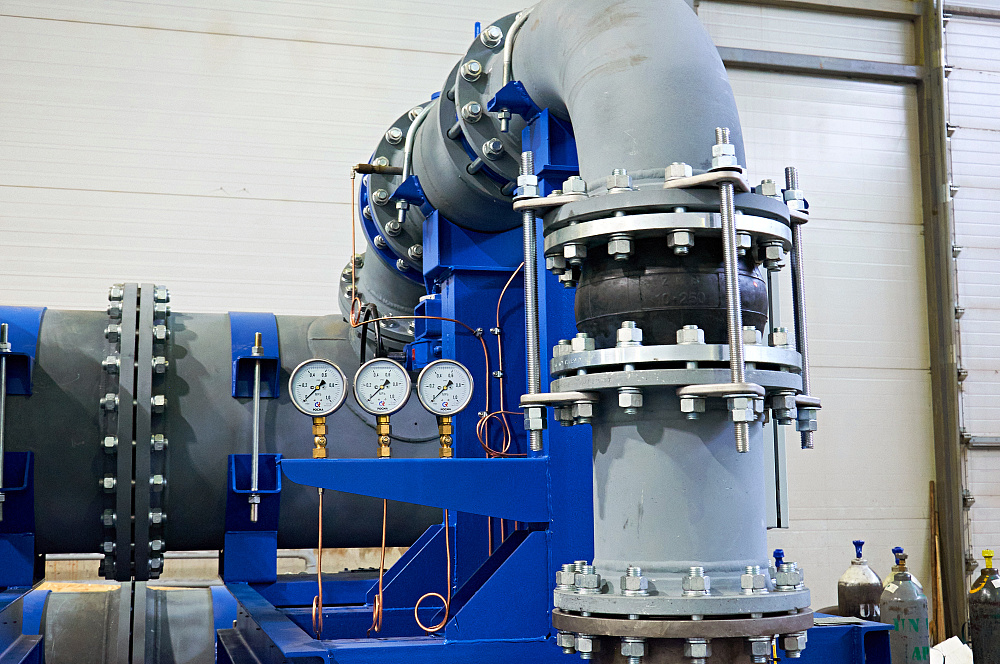

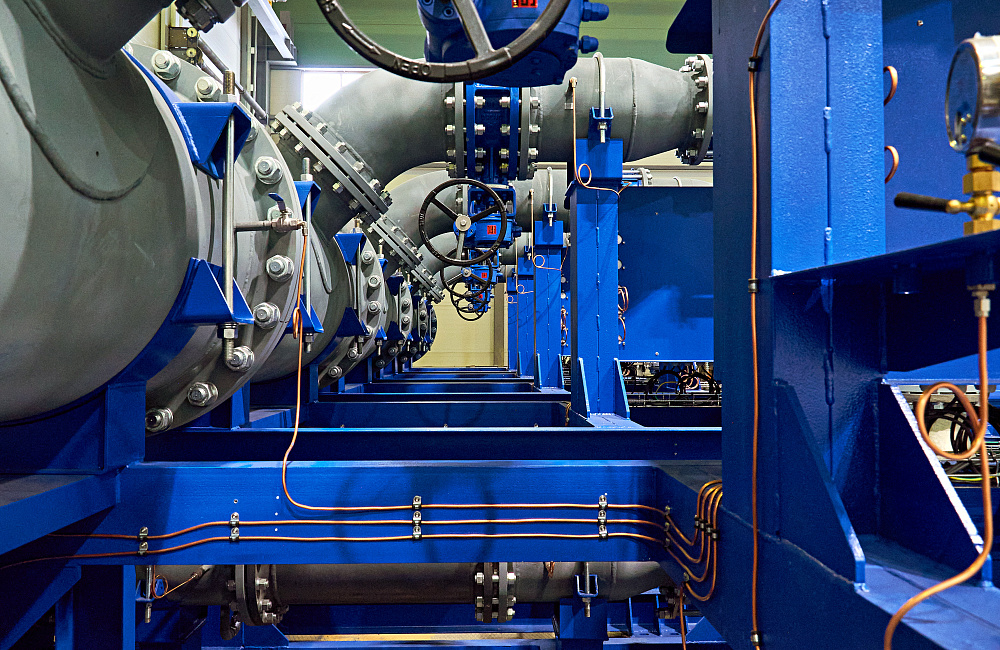

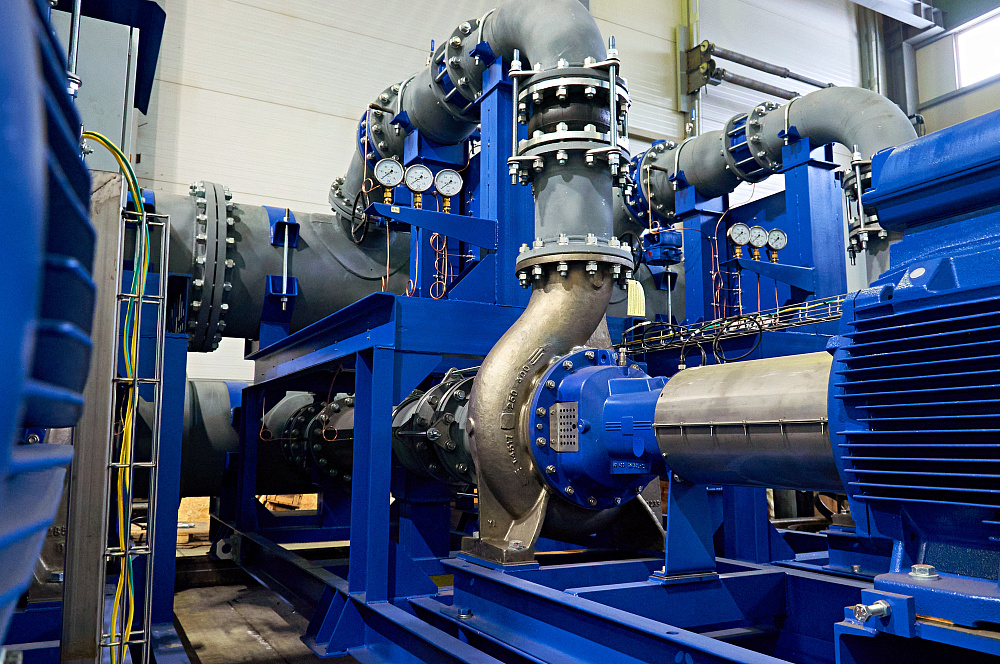

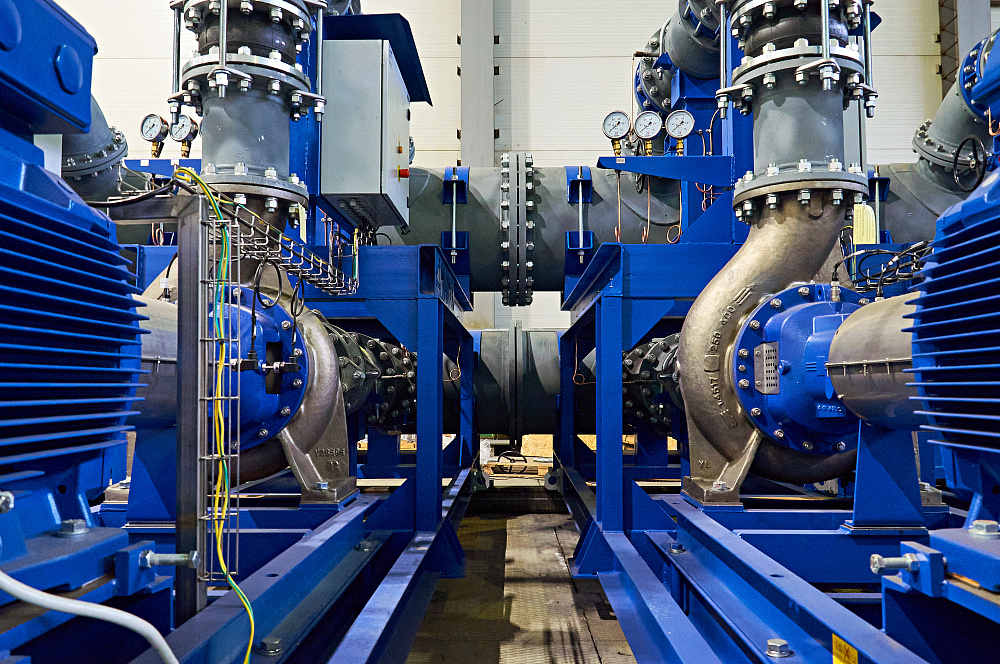

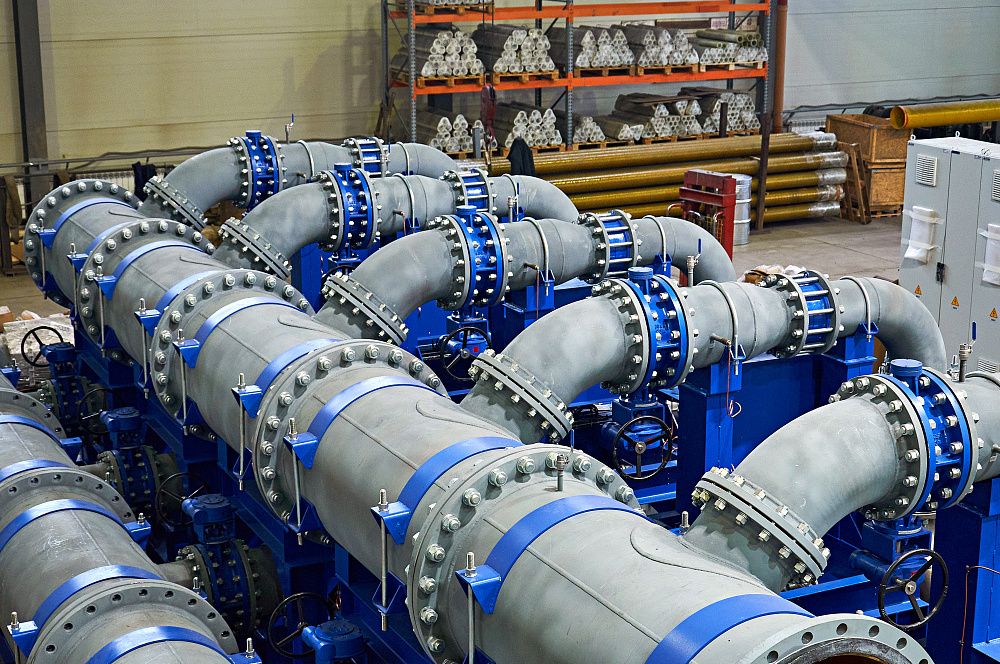

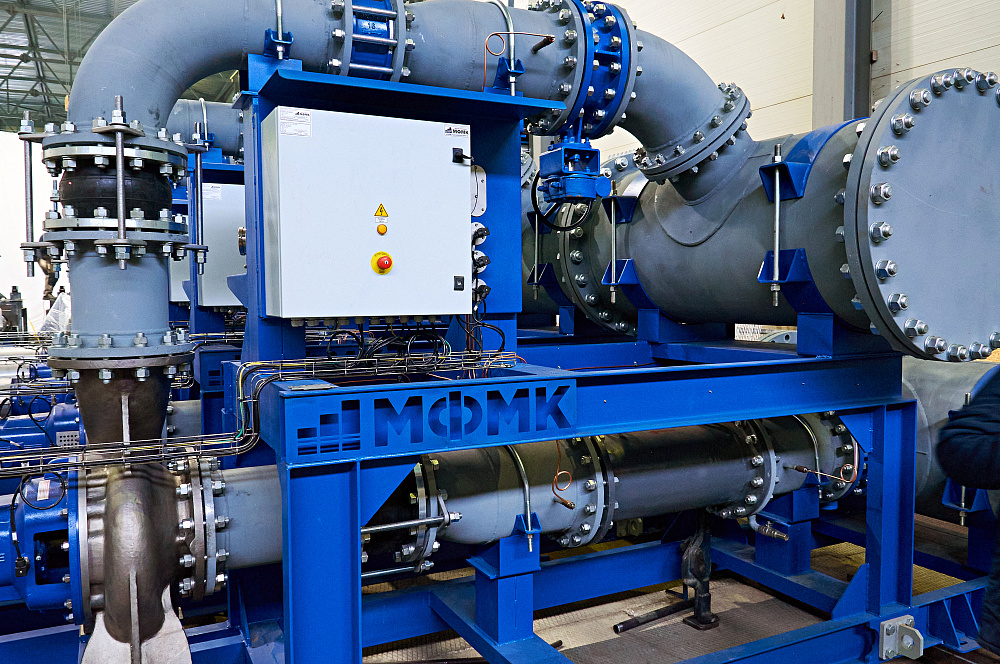

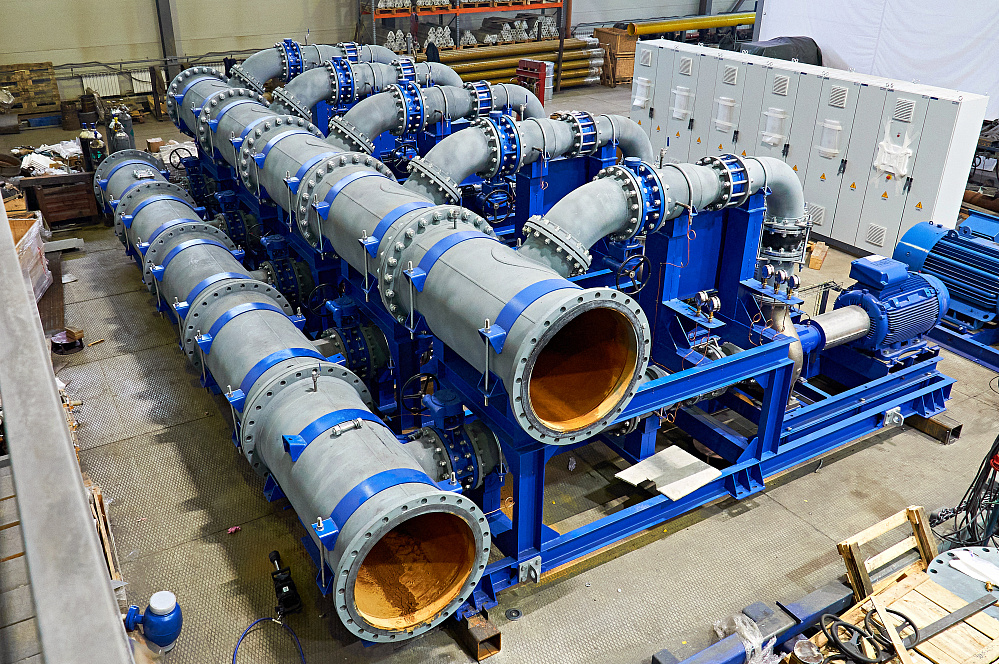

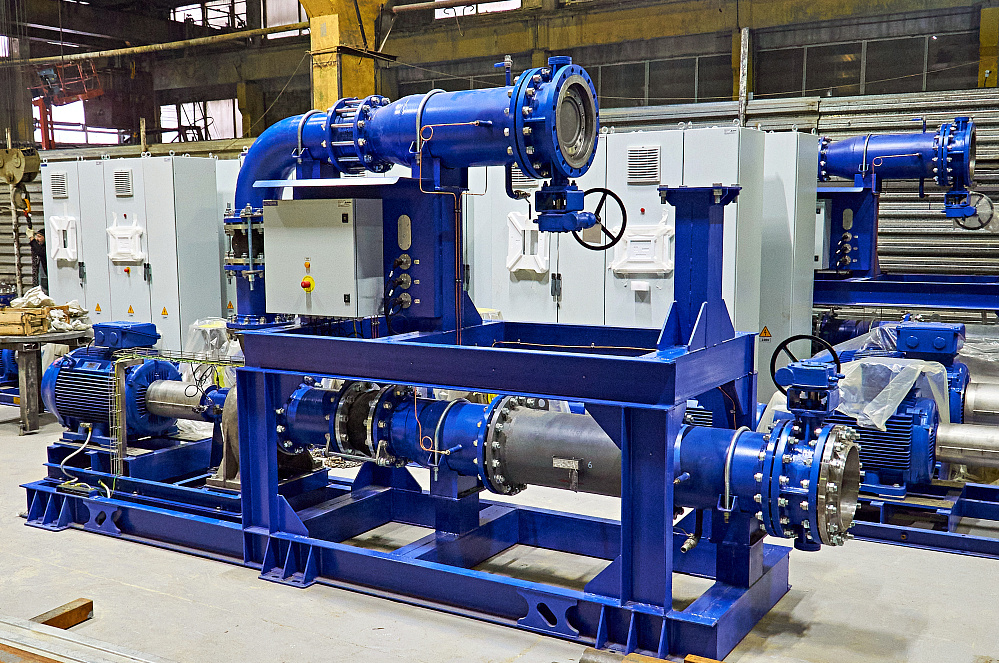

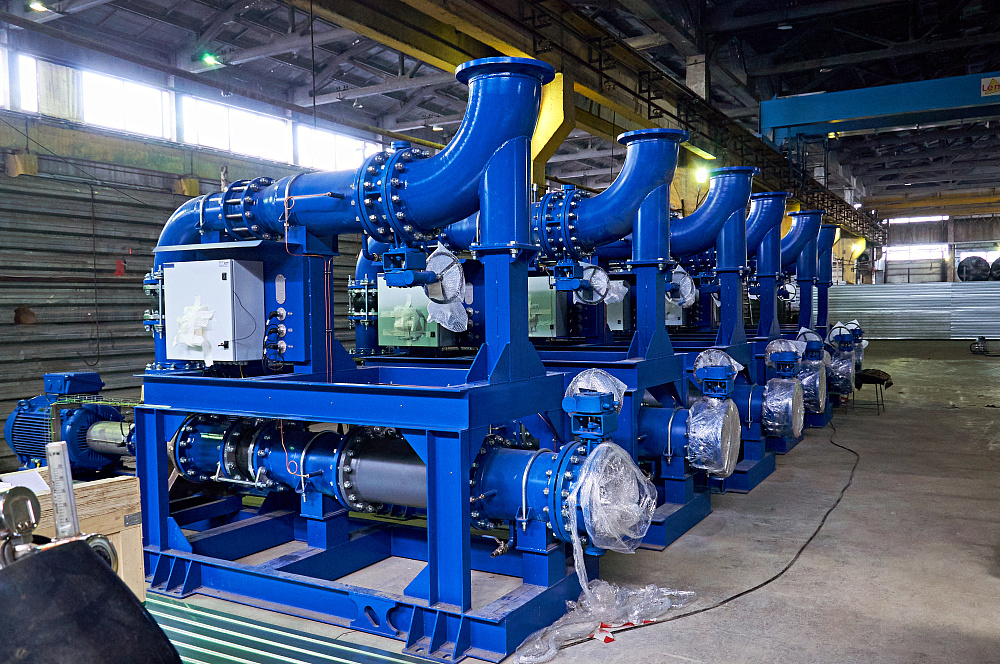

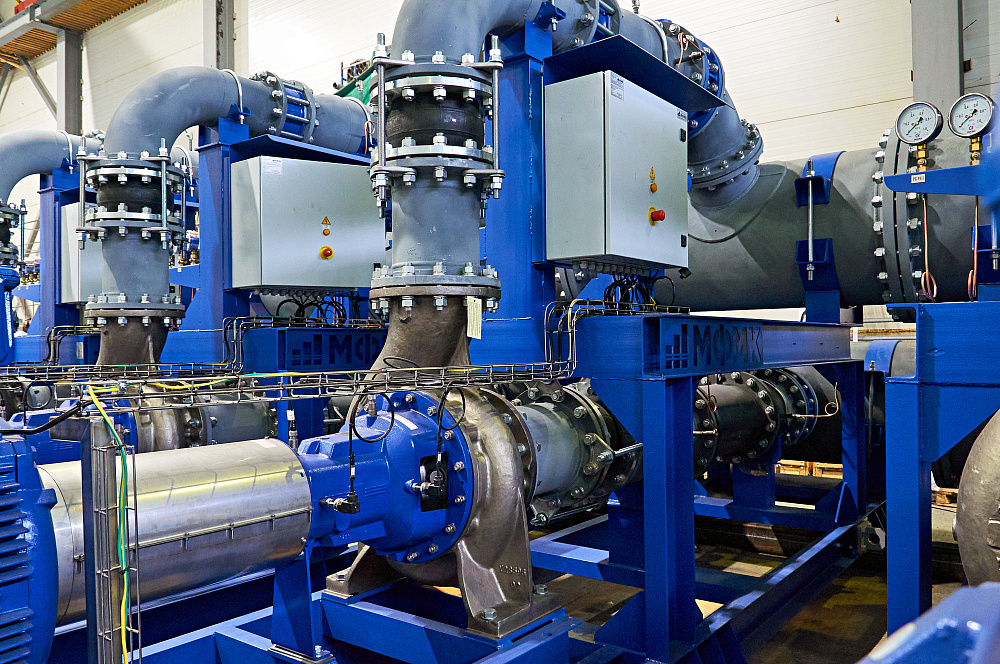

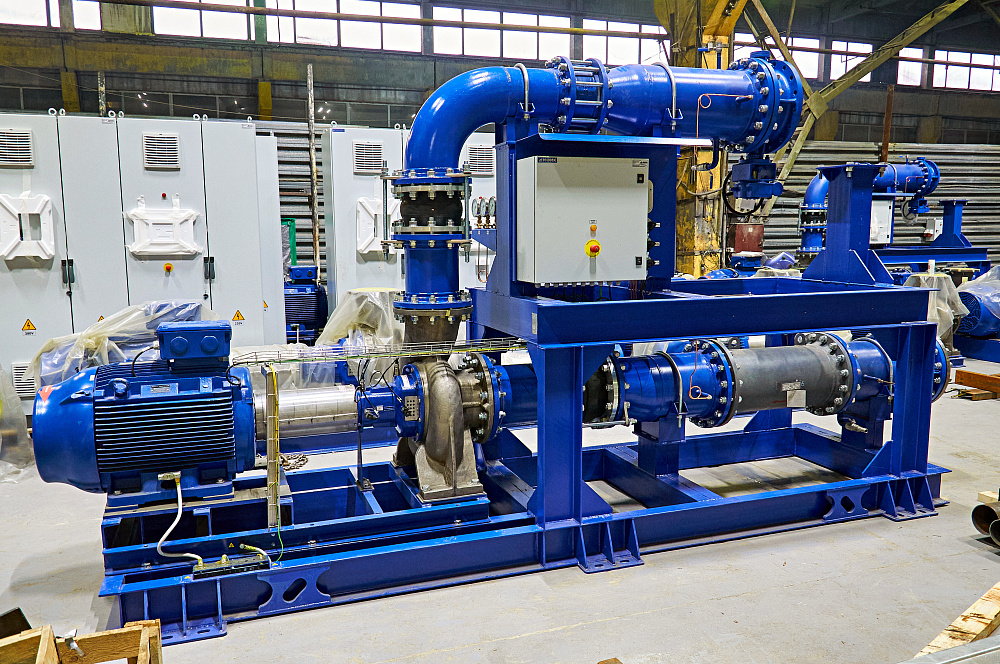

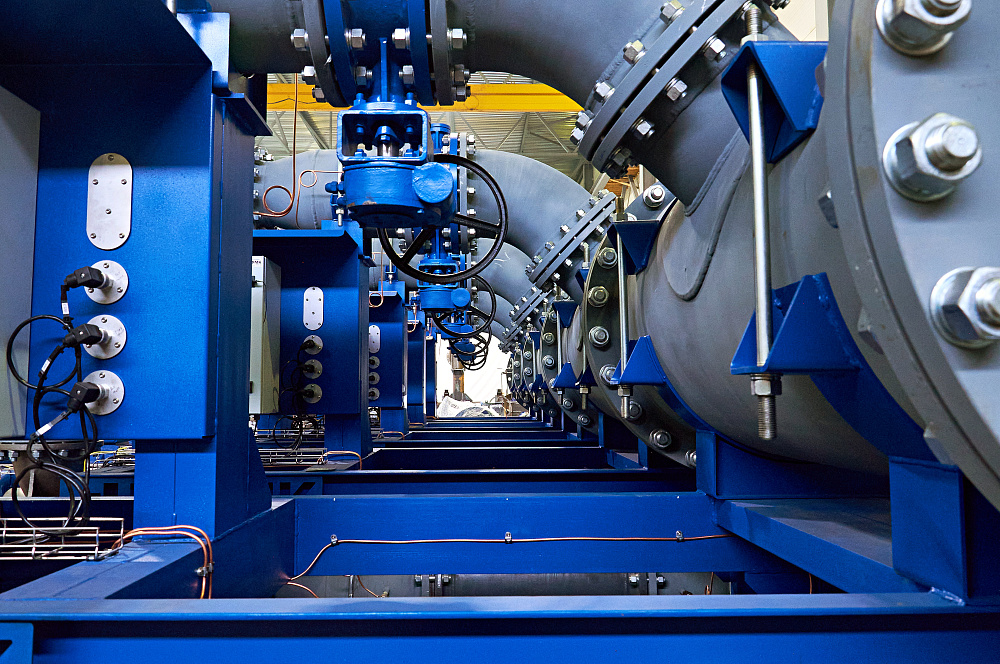

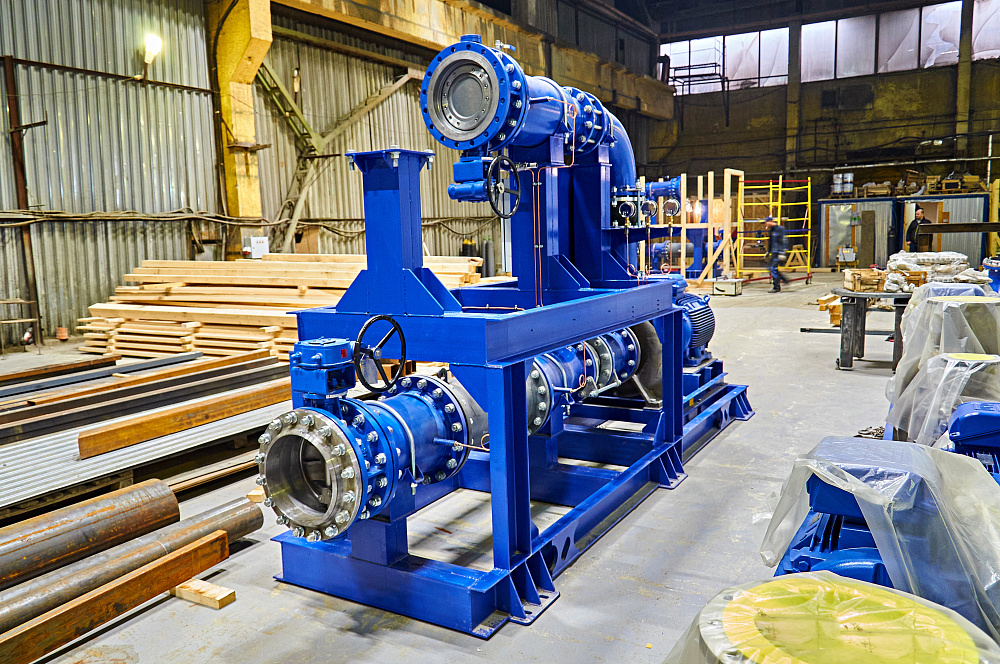

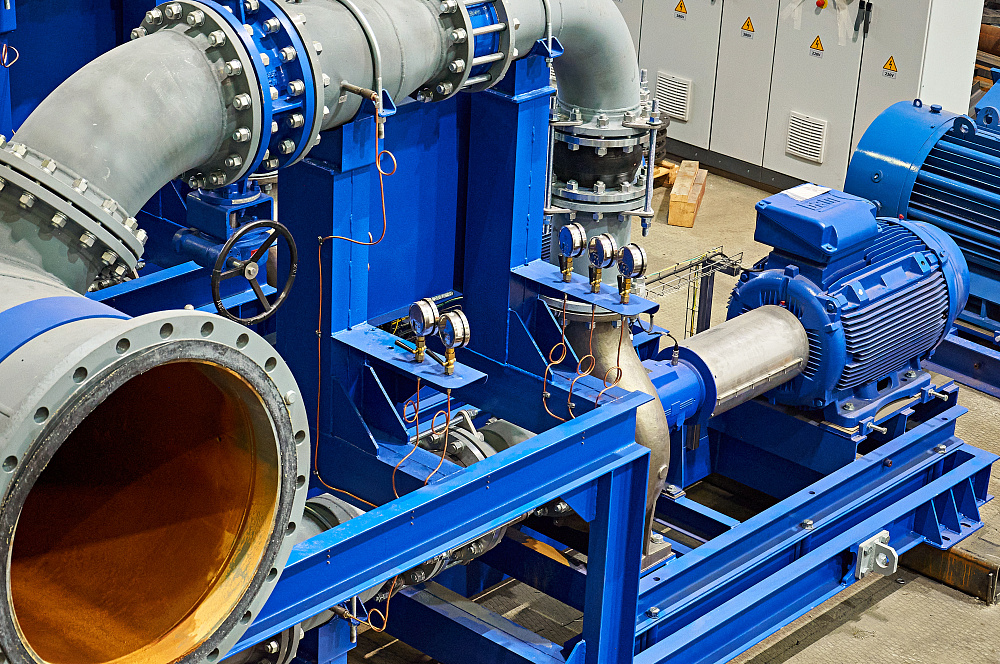

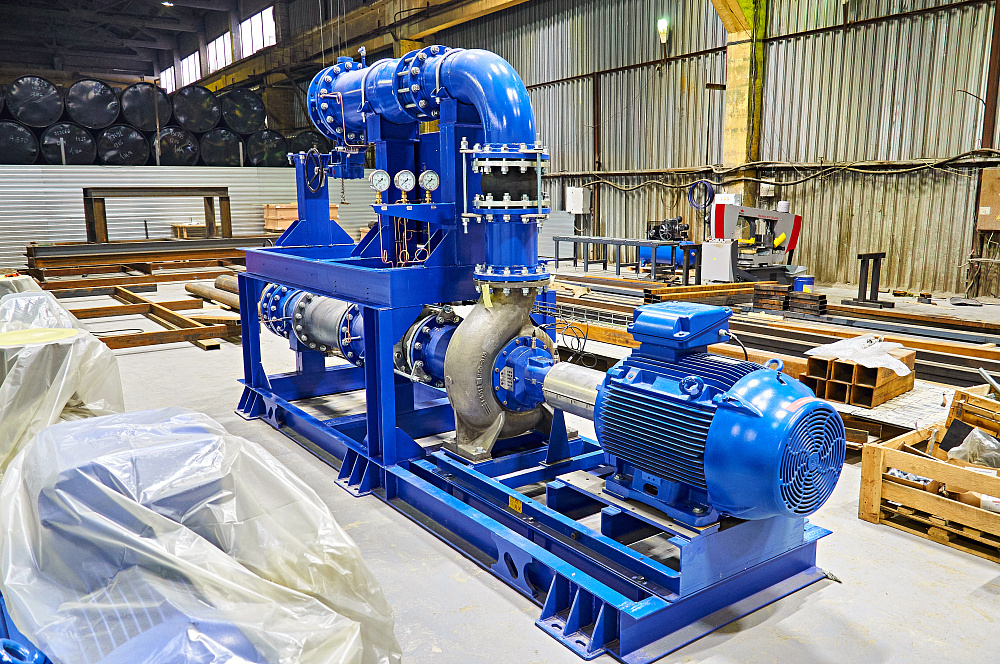

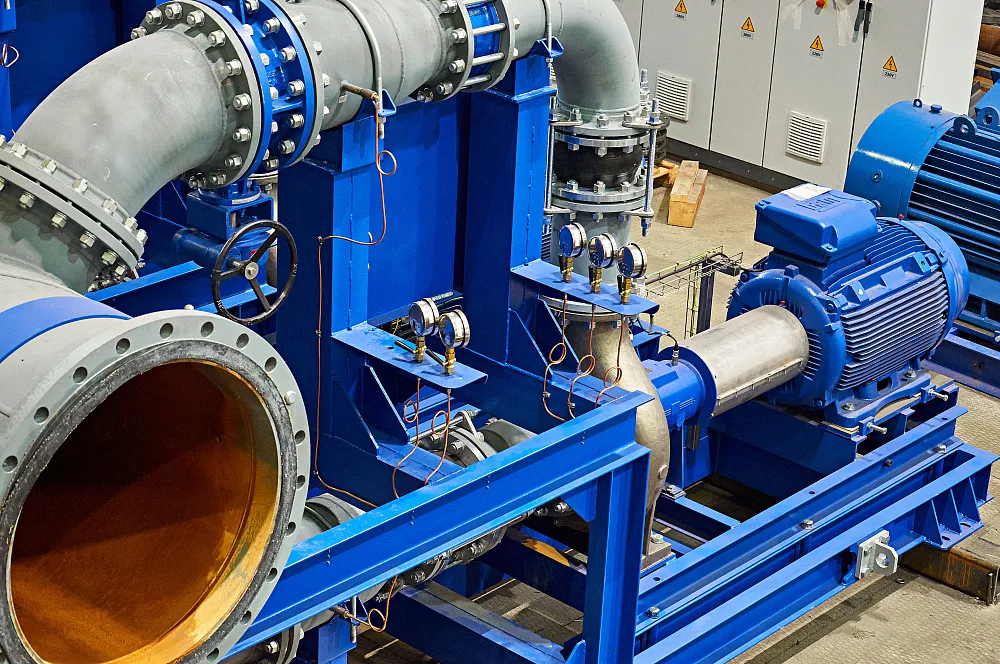

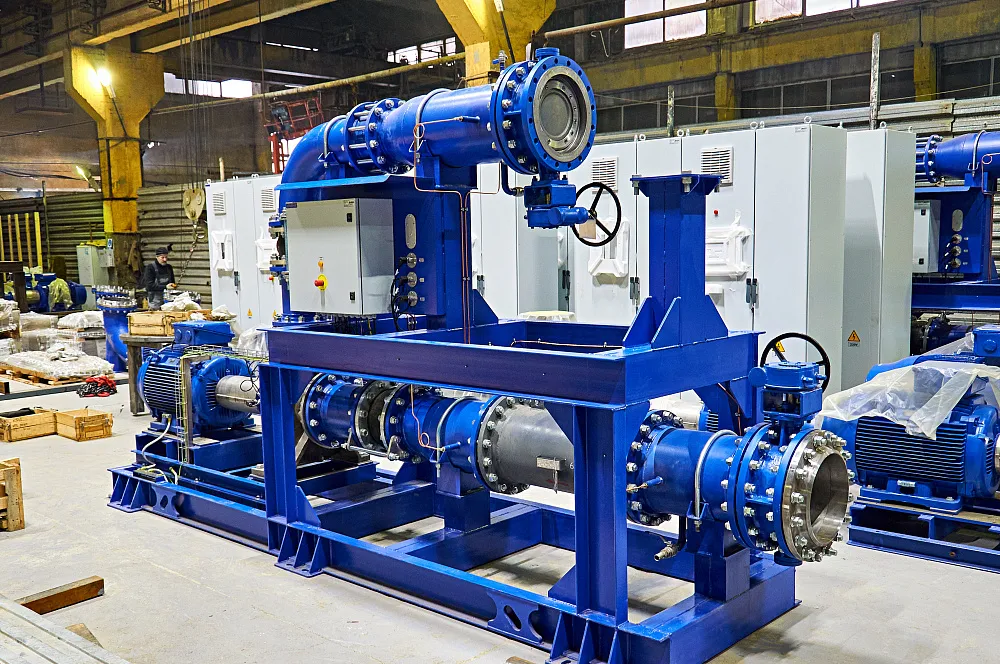

Гидромодуль предназначен для обеспечения циркуляции холодной воды и поддержания необходимого перепада давления в подающих и обратных трубопроводах системы холодоснабжения для вентиляционных систем неответственных потребителей.

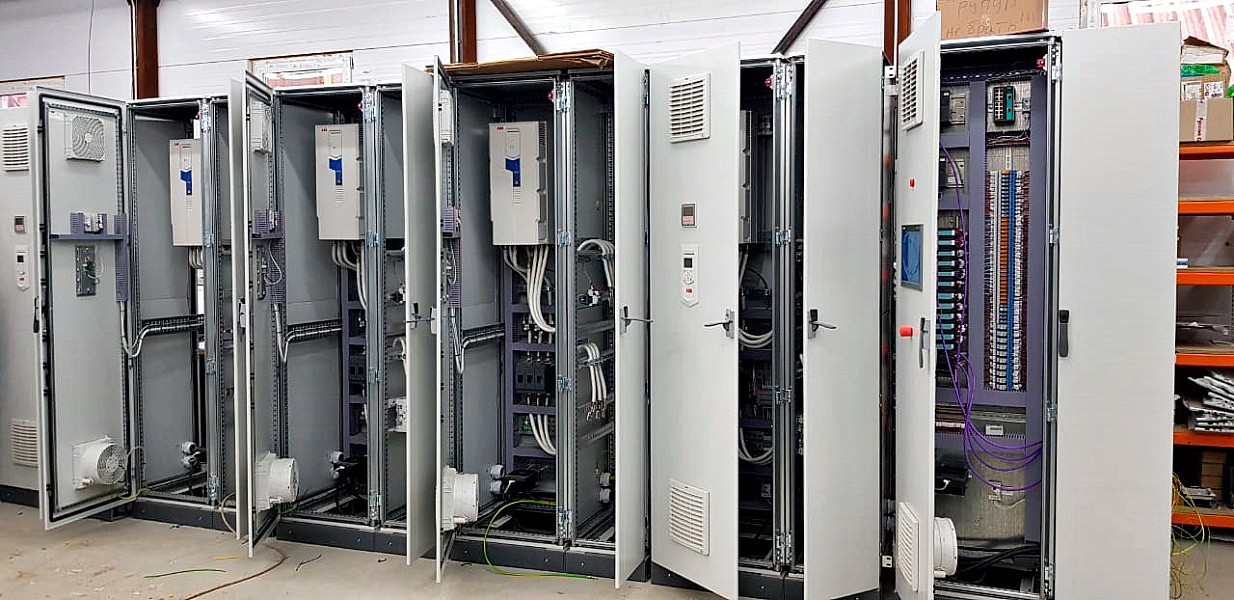

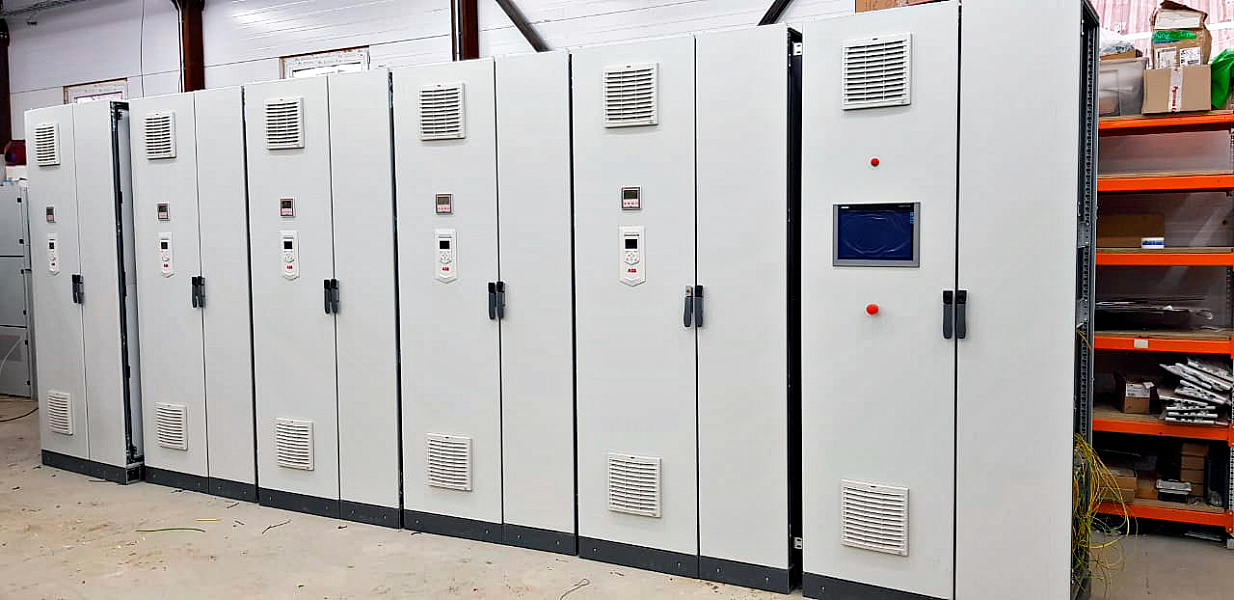

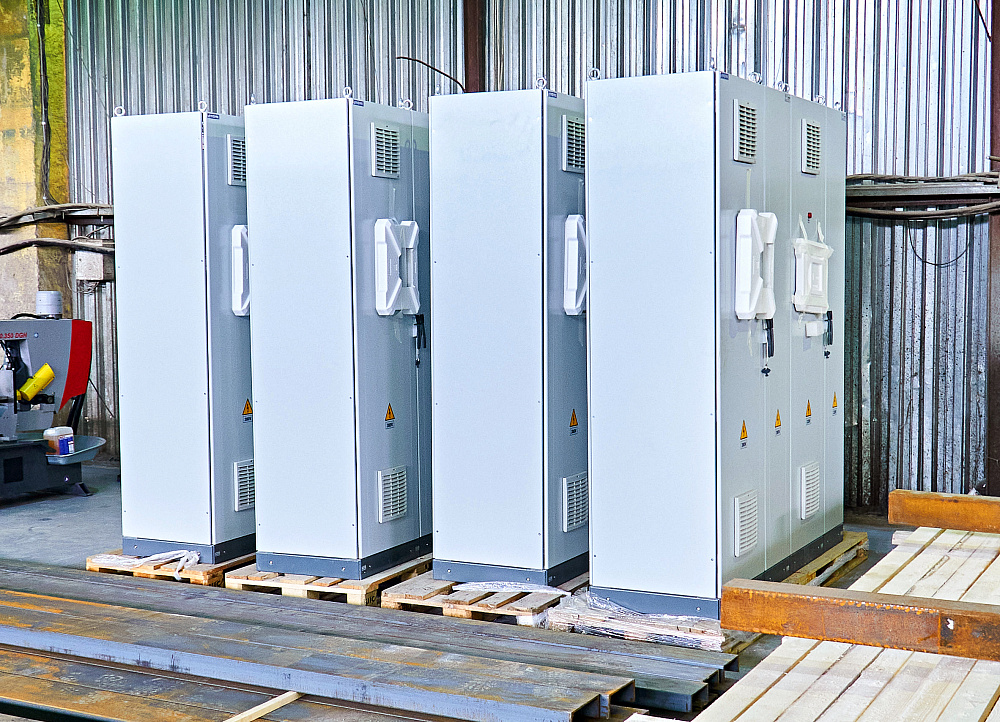

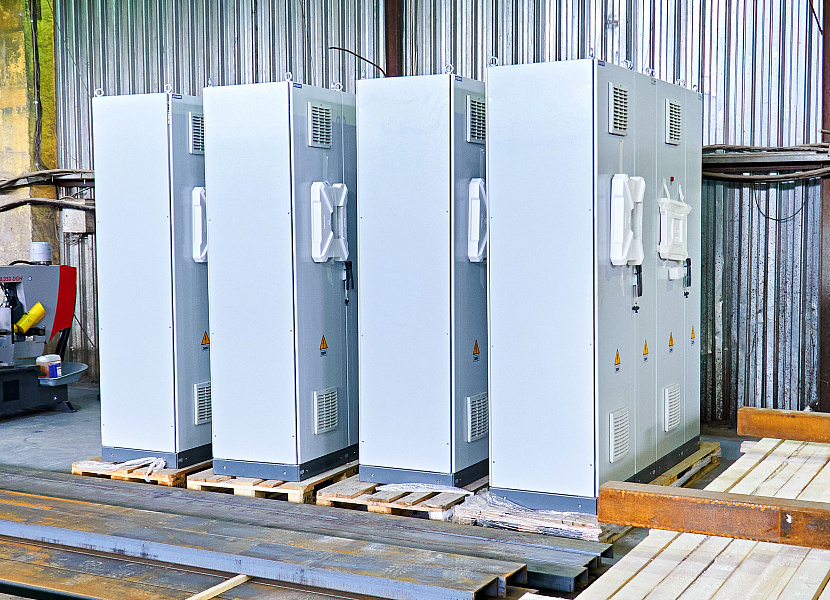

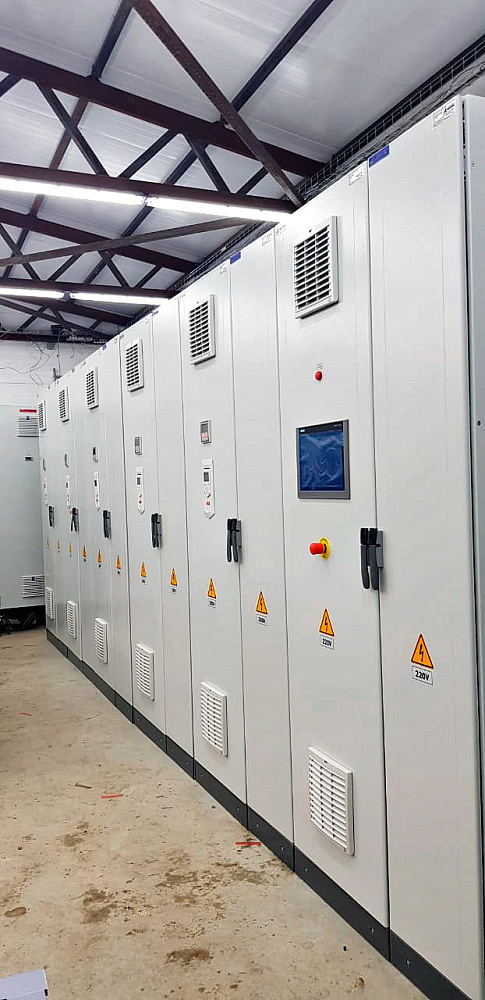

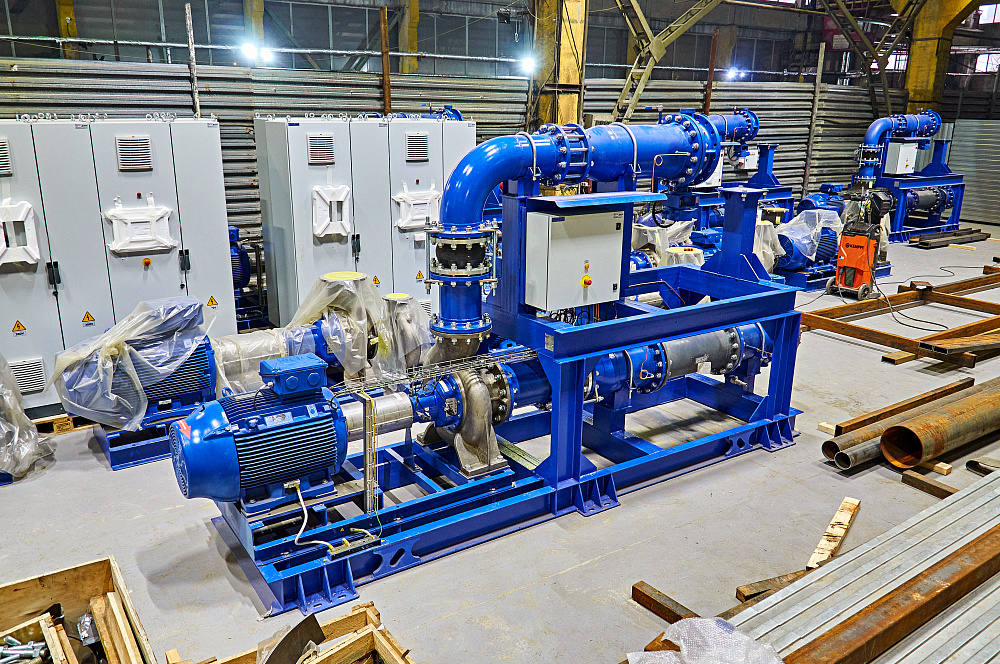

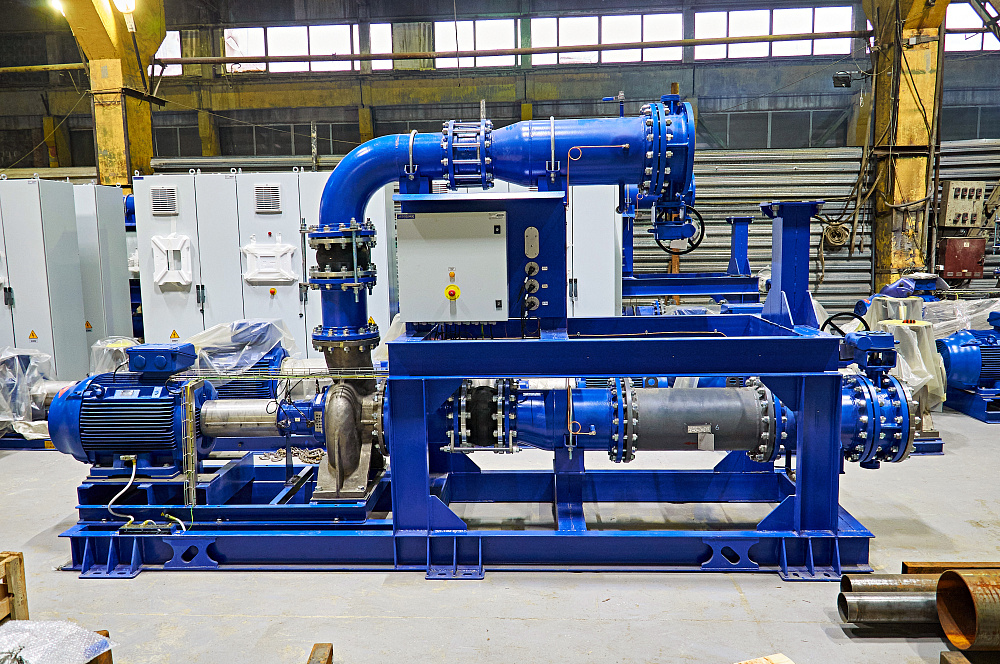

Шкаф управления гидромодулем предназначен для работы с повысительными насосами, в составе которых имеется стандартный асинхронный двигатель с короткозамкнутым ротором.

Автоматический режим работы шкафа управления является основным и предназначен для постоянной работы. В данном режиме всем алгоритмом работы насосами управляет встроенный контроллер шкафа управления.

Опционально шкафы управления поддерживают удаленное управление по технологии VNC.
