Башня «Эволюция», деловой комплекс Москва-Сити

г. Москва
Коммерческая недвижимость

Задача

Автоматизация спринклерной системы пожаротушения и пожарного водопровода башни "Эволюция". Все оборудование расположить на трёх уровнях башни.

Решение

Автоматизация спринклерной системы пожаротушения и пожарного водопровода башни "Эволюция".
Состав оборудования:

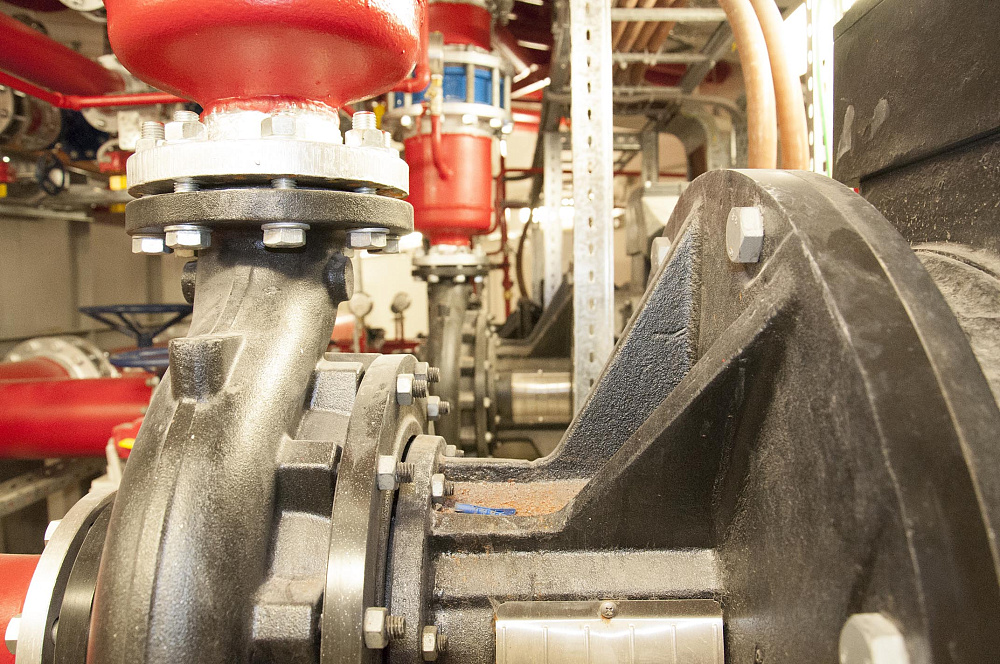

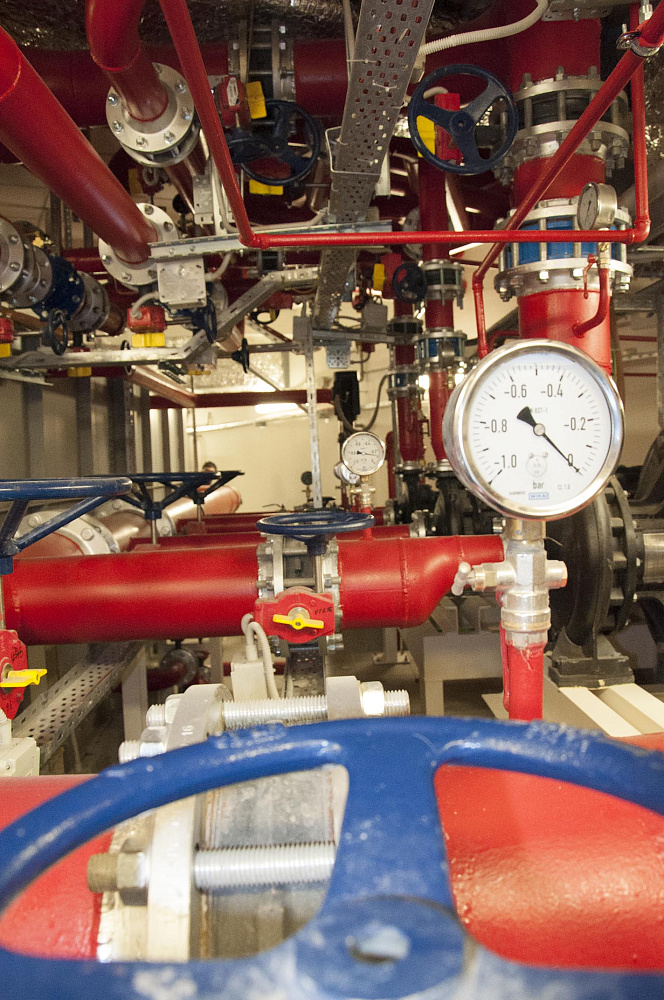

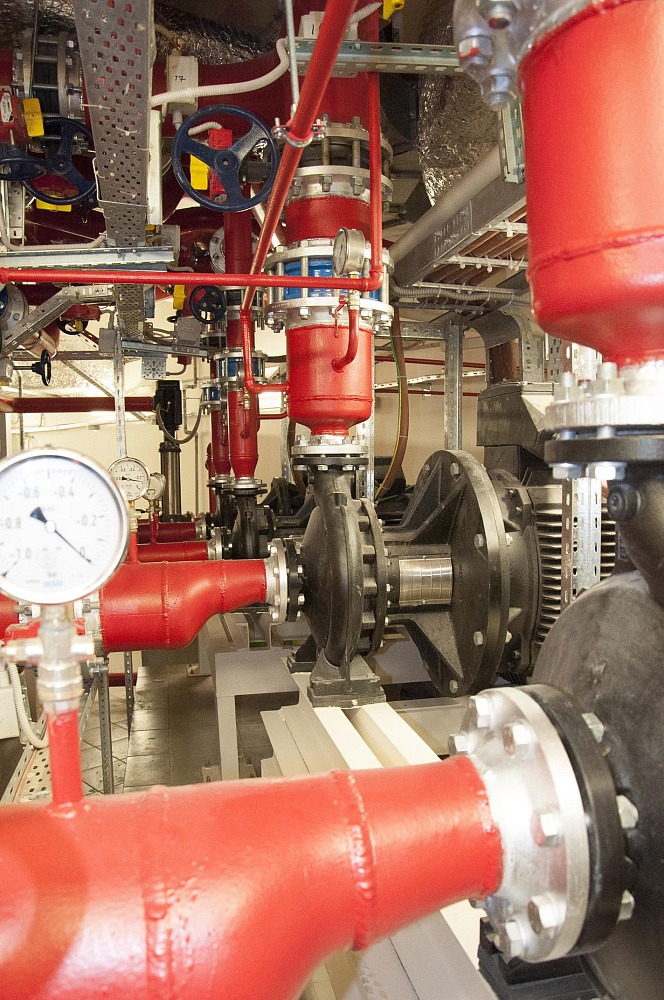

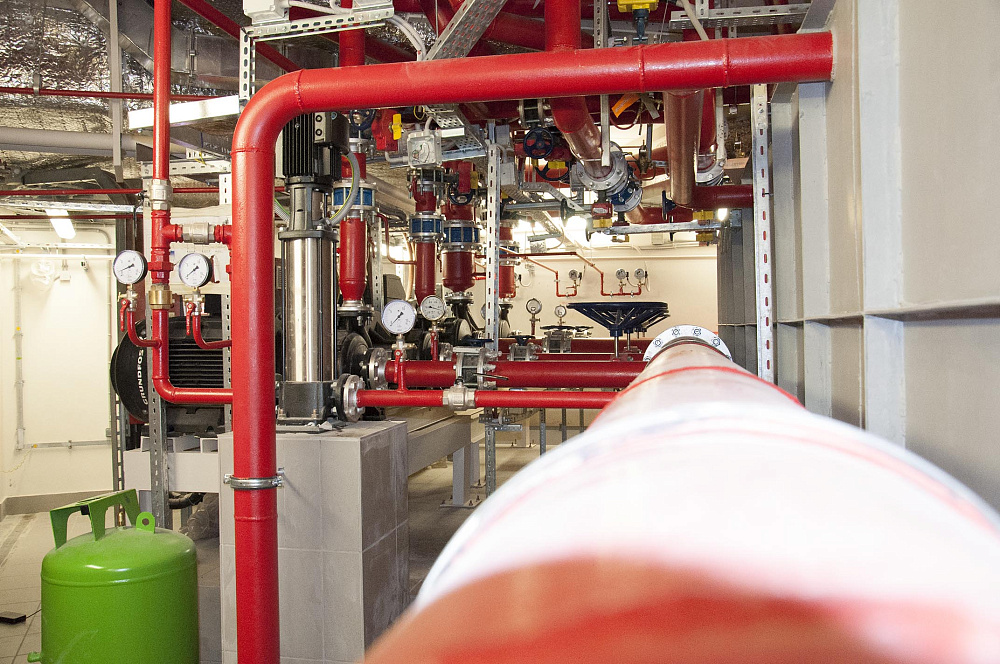

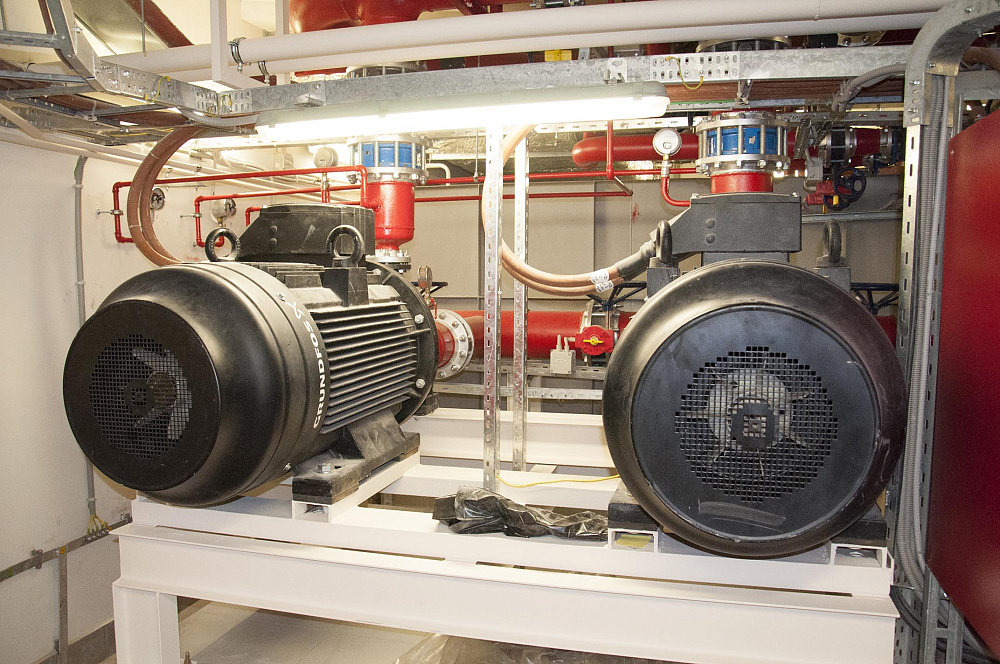

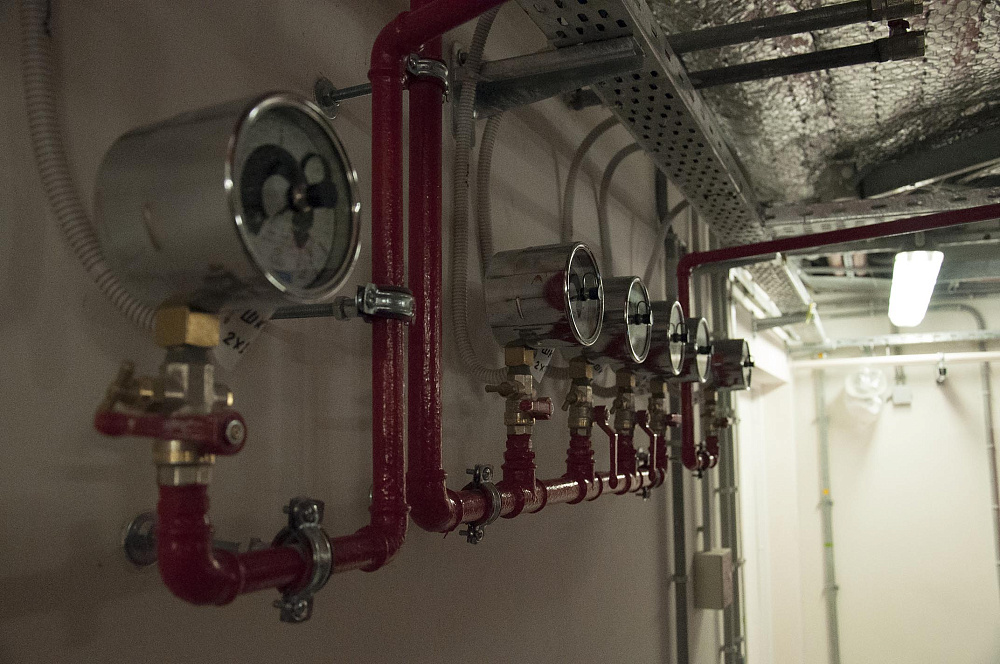

  • 12 насосных станций мощностью от 4 кВт до 184 кВт.
  • 127 электрифицированных задвижек.

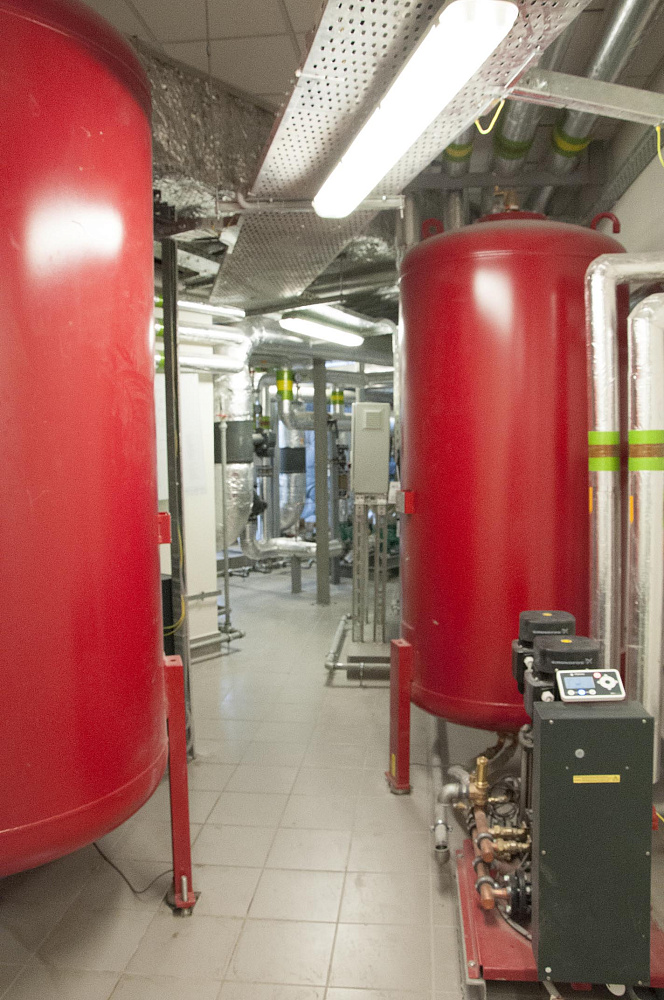

  • 4 пожарных резервуара.
Все оборудование располагается на трёх уровнях башни.
Вывод информации о состояниях станций на АРМ оператора, ведение журнала событий, как локально на станциях, так и на АРМ. Хранение архива глубиной в 1 год.
Реализация каскадного заполнения противопожарных емкостей на технических этажах.
Релейная защита переполнения противопожарных емкостей на технических этажах.
Передача сигналов о состоянии системы управления насосов пожаротушения в МЧС в систему СМИС.

Система была реализована на ПЛК Siemens S7-1200.
Интерфейс связи между шкафами диспетчеризации RS-485.
SCADA система предложенная нами и утвержденная заказчиком - Indusoft Web Studio компании Invensys, входящую в Schneider Electric.

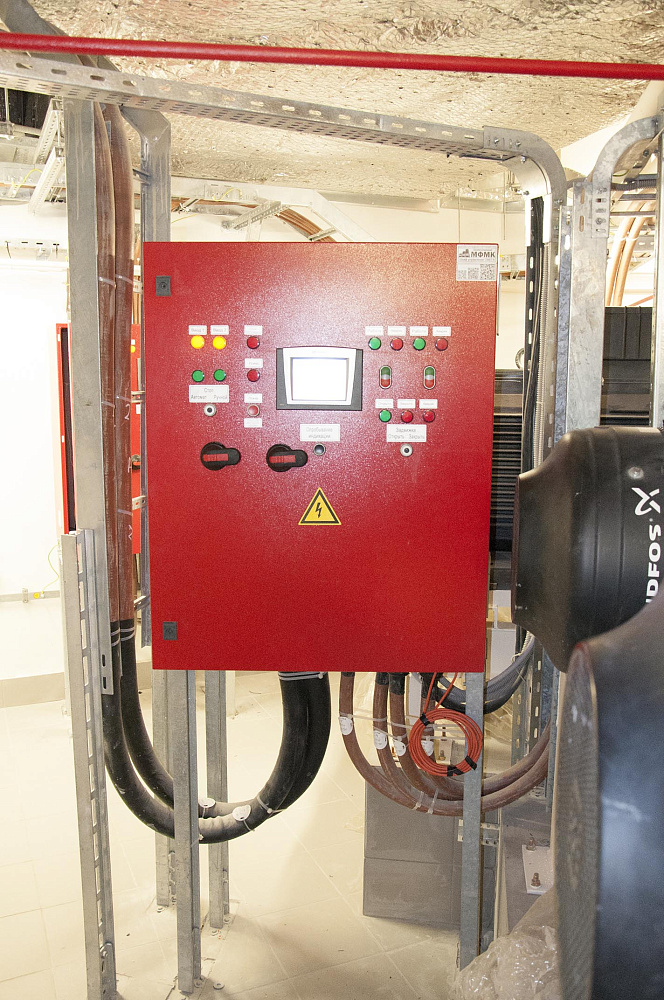

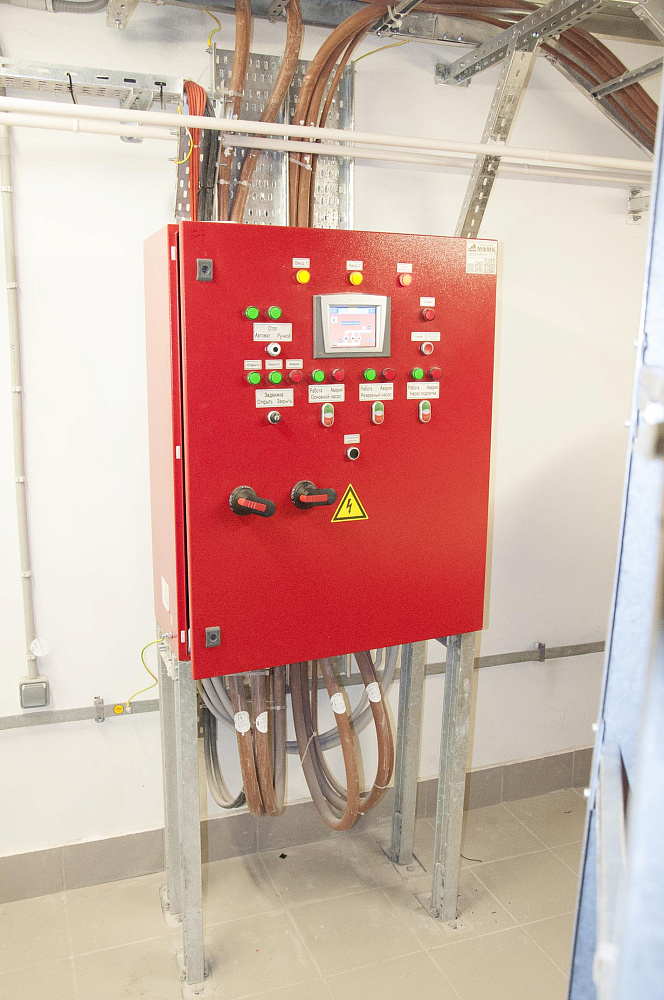

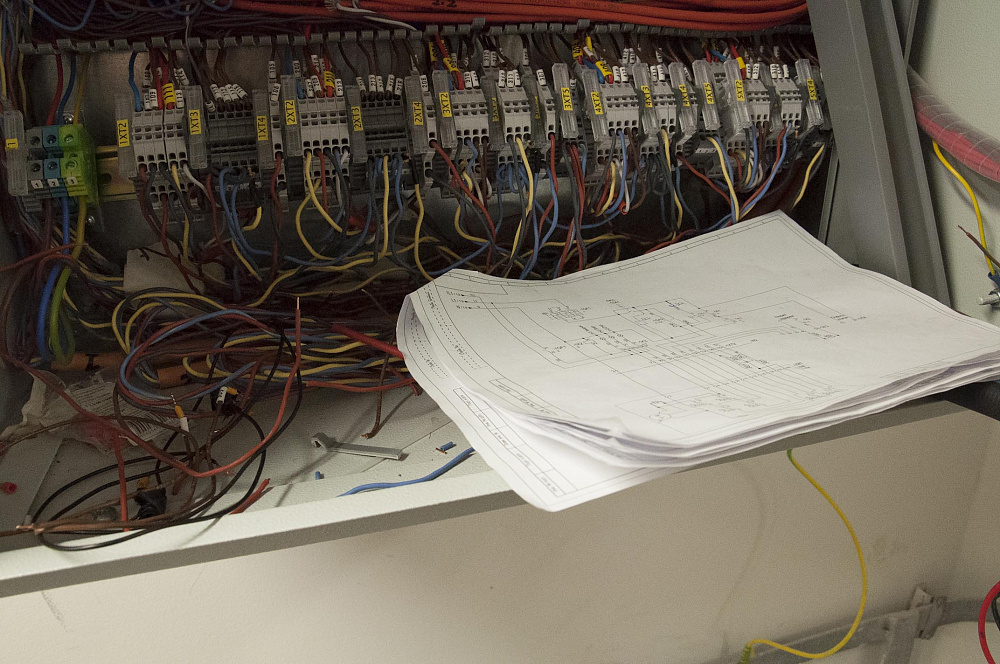

Шкафы управления насосными станциями производства компании ГК МФМК

АСУ состоит из трёх частей:

  • Управление насосными станциями
  • Управление электрифицированными задвижками
  • Система диспетчеризации
Пожаротушение производится автоматически, в зависимости от давления в трубопроводе.

Алгоритм пожаротушения описан соответствующими ГОСТами.

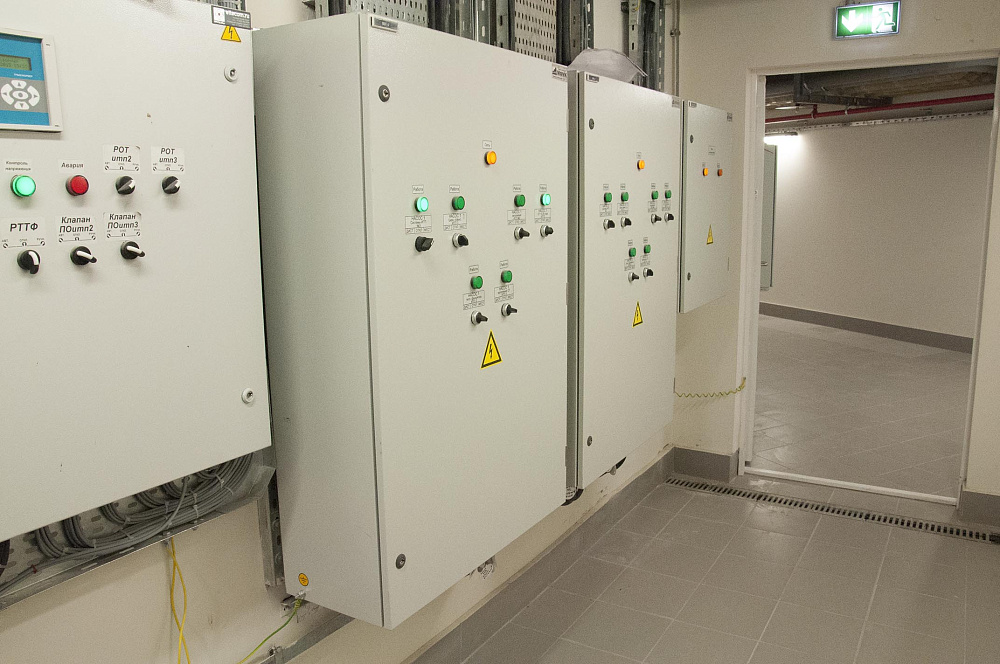

Шкафы диспетчеризации собирают сигналы о состоянии каждого шкафа управления насосами пожаротушения. Передает, собранную информацию в шкаф диспетчеризации, который находится в операторской рядом с АРМ оператора. Этот шкаф выполняет функции контроля связи с другими шкафами диспетчеризации и связи с АРМ, также он передает данные о состоянии насосов пожаротушения в систему СМИС МЧС.

АРМ оператора фиксирует состояние и отображает на мнемосхемах состояние системы насосов пожаротушения, также ведет журнал событий, которые хранятся в базе данных SQL Express в течении года. SCADA система также следит за действиями пользователя и ведет отчеты обо всех действиях выполненных пользователем.

Также реализована релейная защита от переполнения противопожарных емкостей на технических этажах на случай, если шкаф диспетчеризации будет обесточен во время наполнения емкостей.
