Гидромодуль Альфа Stream™ для охлаждения стенда испытания ракетных двигателей по заказу ФКП «НИЦ РКП»

г. Пересвет
Военно-промышленный комплексИсследовательское направление

Задача

Проектирование, производство, поставка, установка и пусконаладка на объекте гидромодуля для объёмной подачи охлаждающей воды на стенд испытаний ракетных двигателей.

Решение

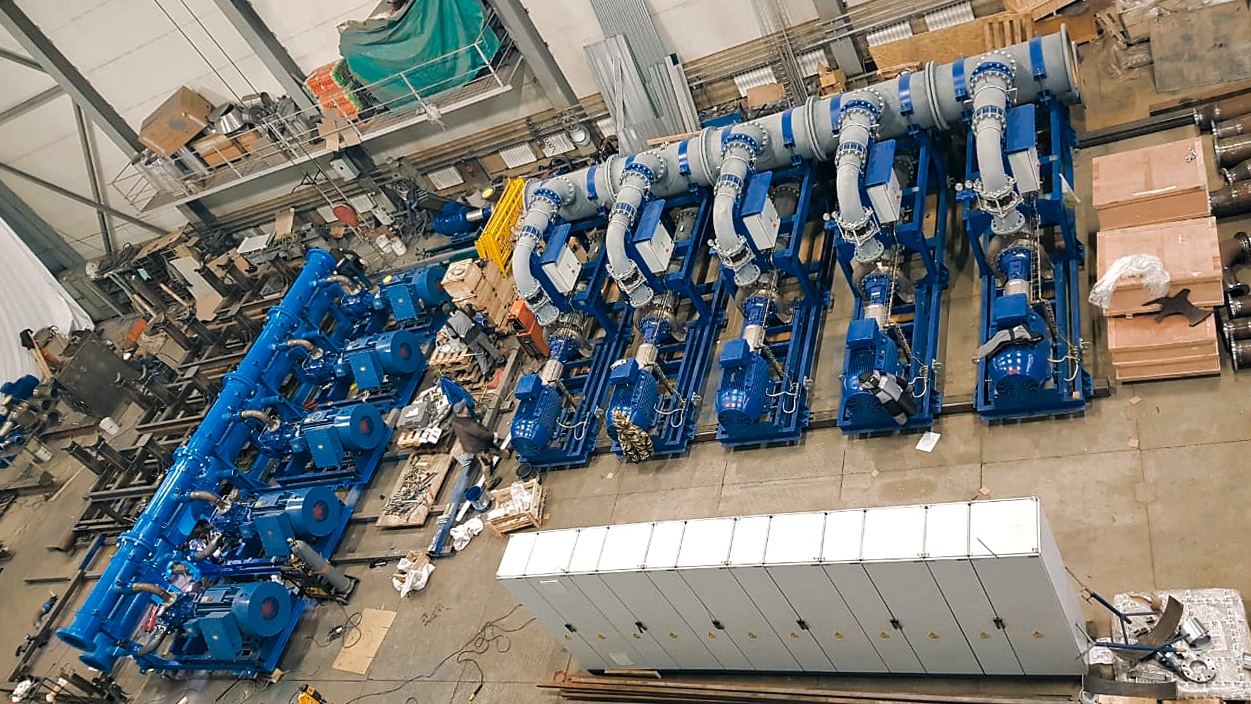

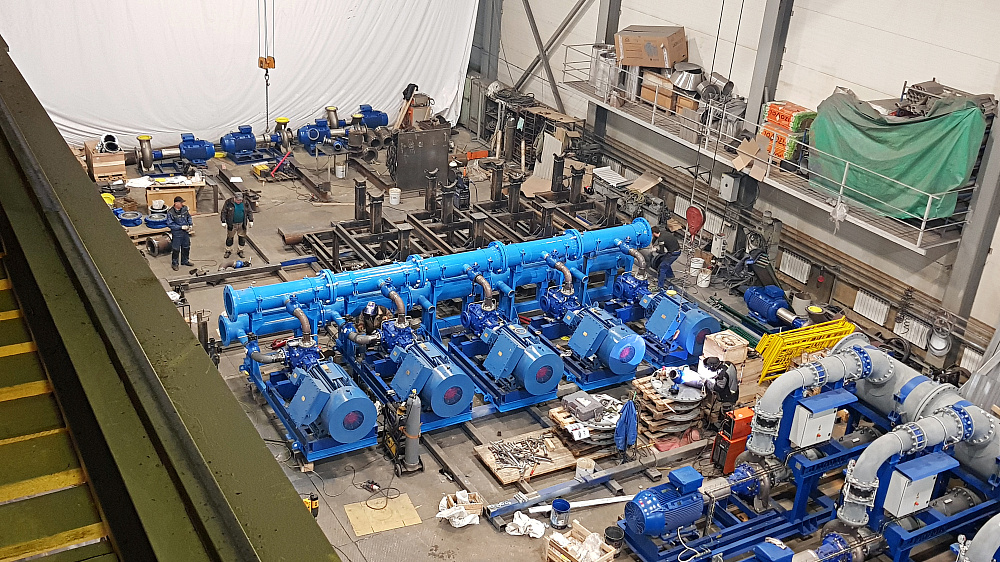

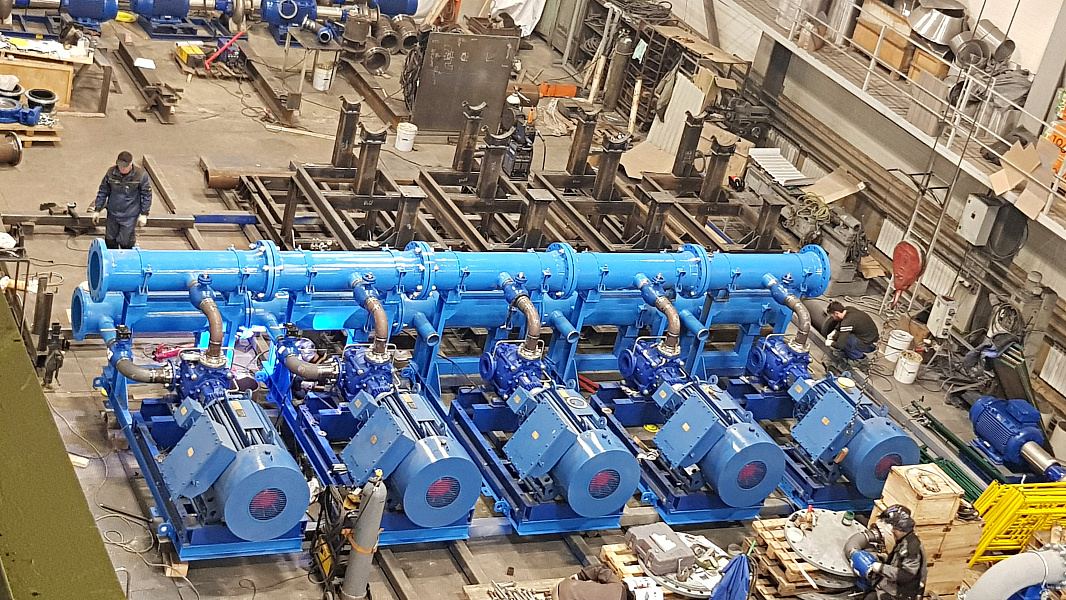

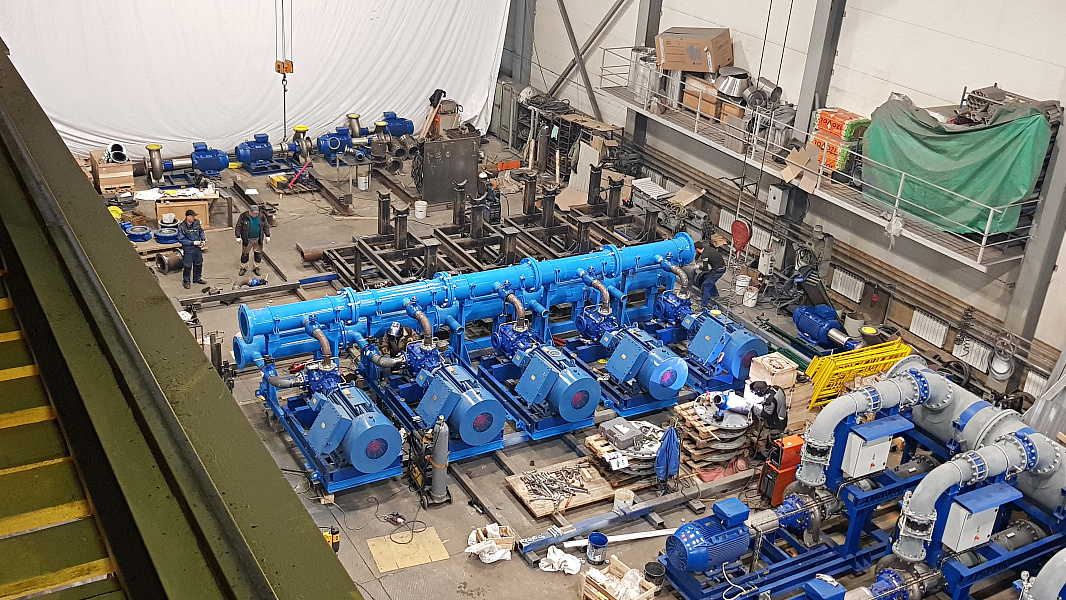

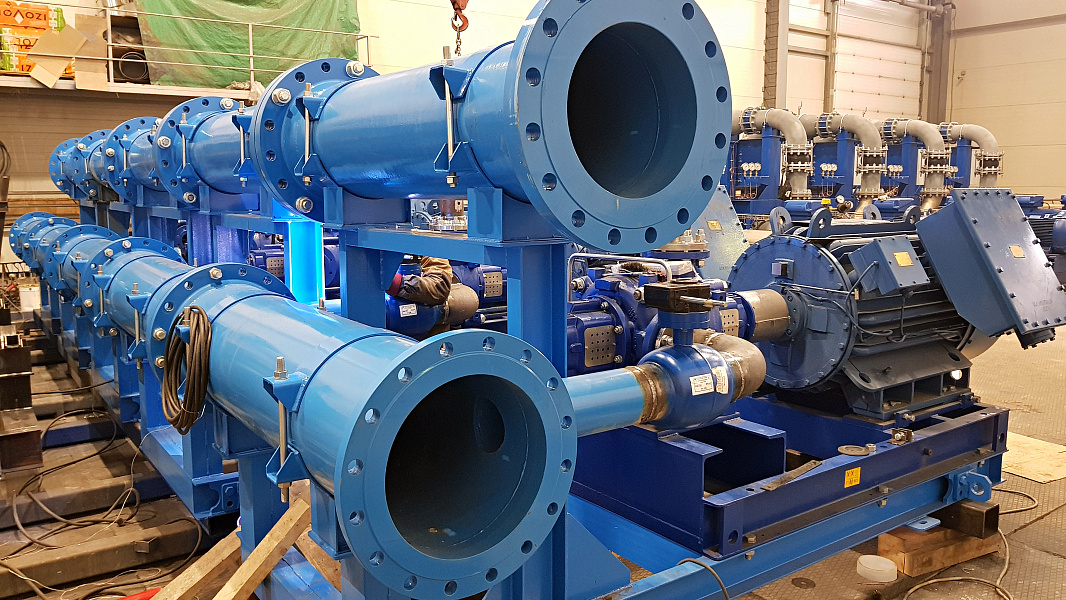

Гидромодуль Альфа Stream™ СПДс 5 MPD125B/02D/BD2000/X25XCCC4 изготовлен на производственной площадке ООО «ГК МФМК».

Агрегаты предназначены для перекачивания воды с рН=6÷9 и температурой от 273 К (0 оС) до 358 К (85 оС). 5 рабочих насосов. Мощность одного насоса – 200 кВт.

Гидромодуль рассчитан на максимальный расход 1500 м3/час. Напор - 250 м.

Конструкция позволяет выдержать 25 атмосфер.

Тип управления – релейное регулирование с контроллером.
Сетевое напряжение – 6 кВ.
Частота вращения электродвигателя – 2975 об/мин.
Тип перекачиваемой жидкости – вода.
Максимальная температура окружающей среды – 30 оС.

Шкаф управления Омега Control® АШУ40-002-54К-553C.

ФКП «НИЦ РКП» является головным испытательным центром Госкорпорации «Роскосмос» по стендовой отработке жидкостных ракетных двигателей, двигательных установок на различных компонентах топлива, испытаниям космических аппаратов в термобарокамере в условиях имитации космоса, исследованиям проблем старта ракет-носителей и стартовых сооружений.

В состав «НИЦ РКП» входят испытательные комплексы, не имеющие аналогов в ракетно-космической отрасли России.

За время деятельности предприятия на его стендах было проведено более 65000 испытаний.

Готовые двигатели отправляются на стенд испытаний для создания условий приближенных к реальному взлету ракеты. Для уменьшения температур факела должен подаваться сильный поток воды.

Для реализации поставленной задачи, ООО «ГК МФМК» спроектировало, разработало и произвело на своей производственной площадке гидромодуль Альфа Stream™ СПДс 5 MPD125B/02D/BD2000/X25XCCC4 и Шкаф управления Омега Control® АШУ40-002-54К-553C", а в дальнейшем успешно доставили на объект и произвели заключительные этапы полного цикла работ.
