Комплексная холодильная установка для системы кондиционирования и вентиляции

г. Москва
Коммерческая недвижимость

Задача

Проектирование, производство и поставка комплексной холодильной установки для системы кондиционирования и вентиляции для административно-делового здания.

Решение

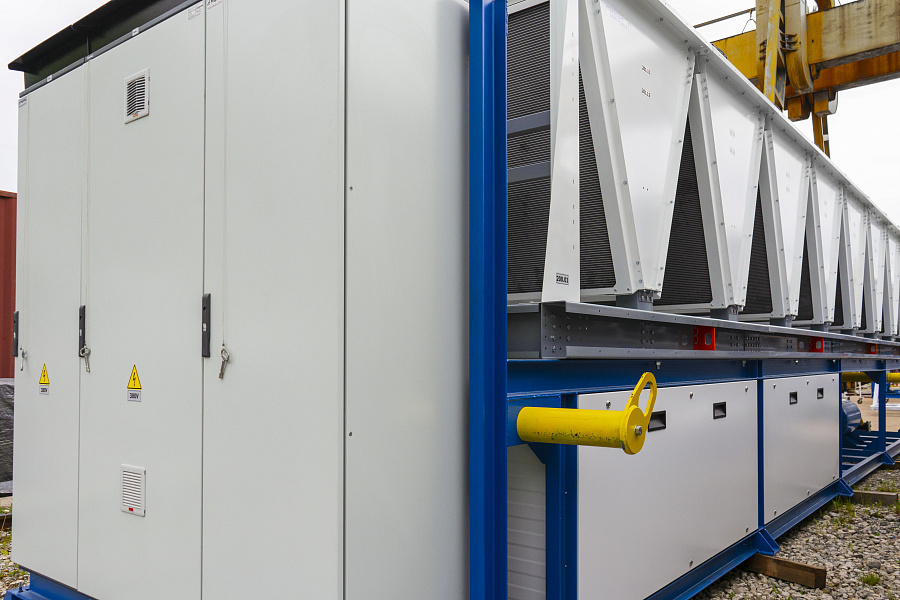

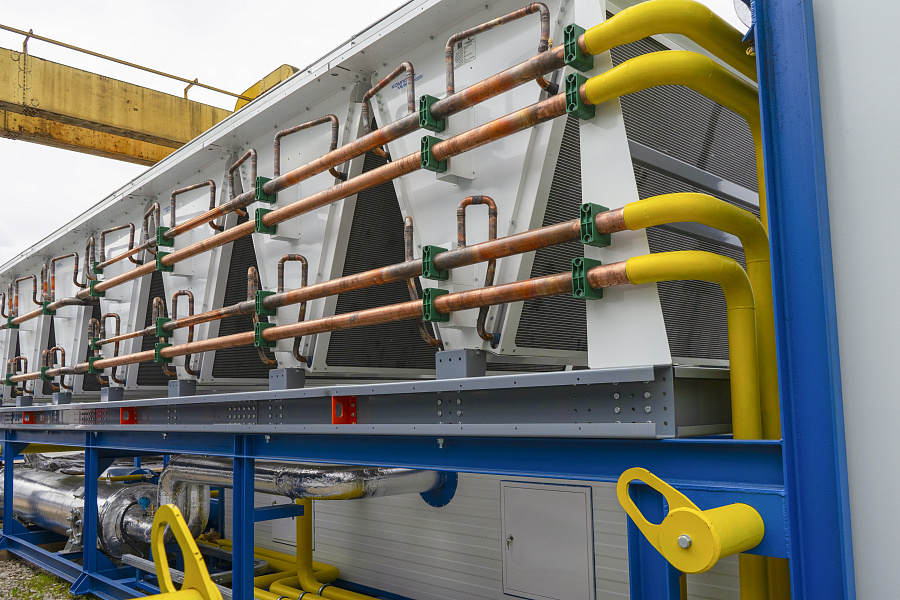

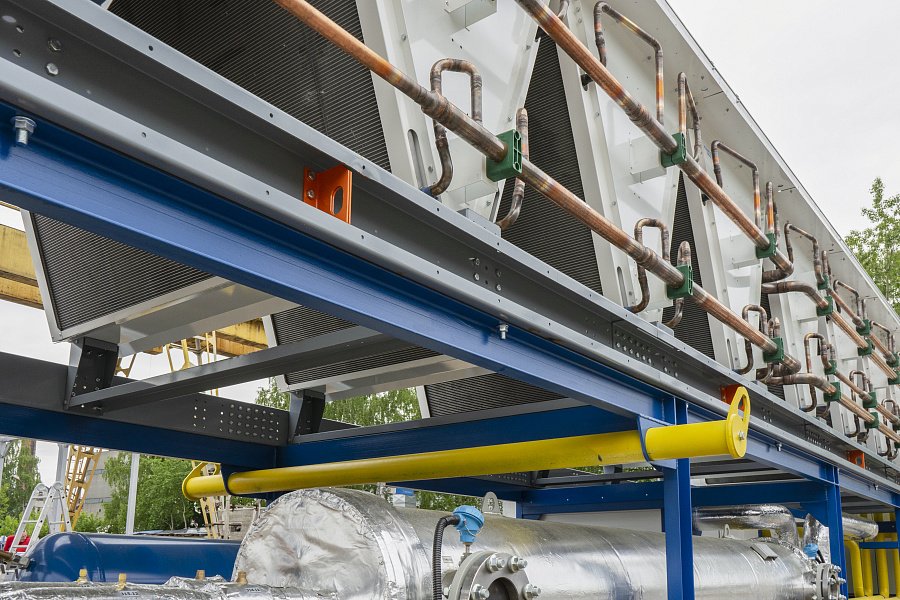

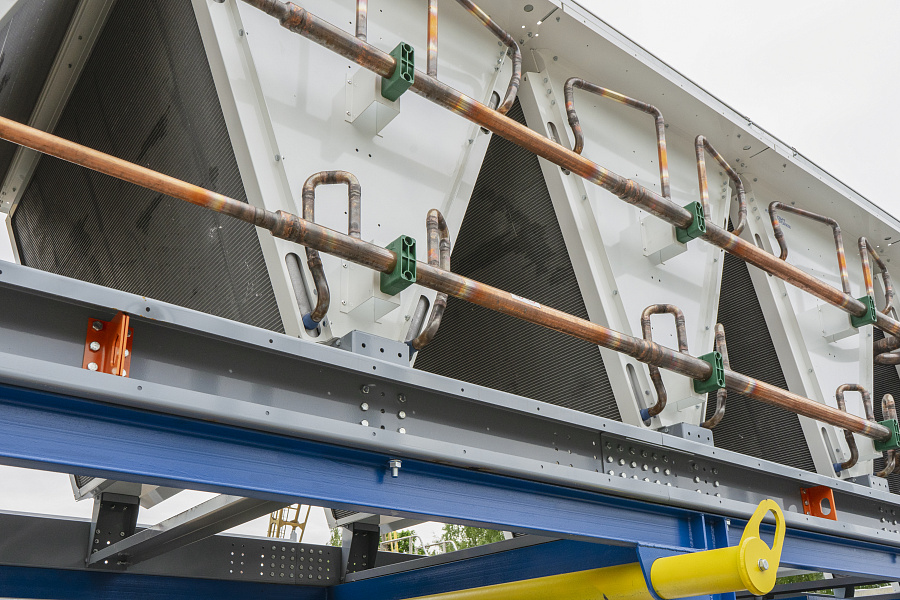

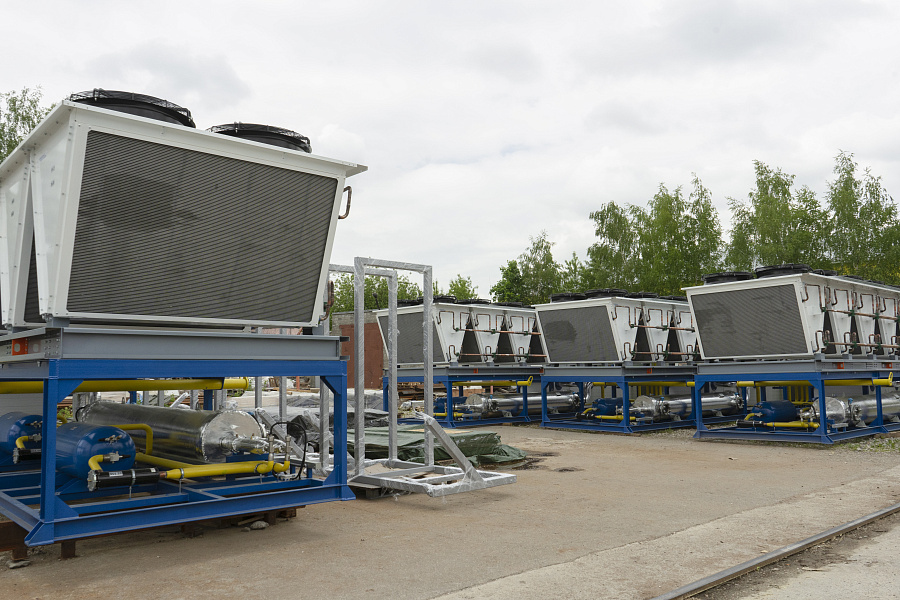

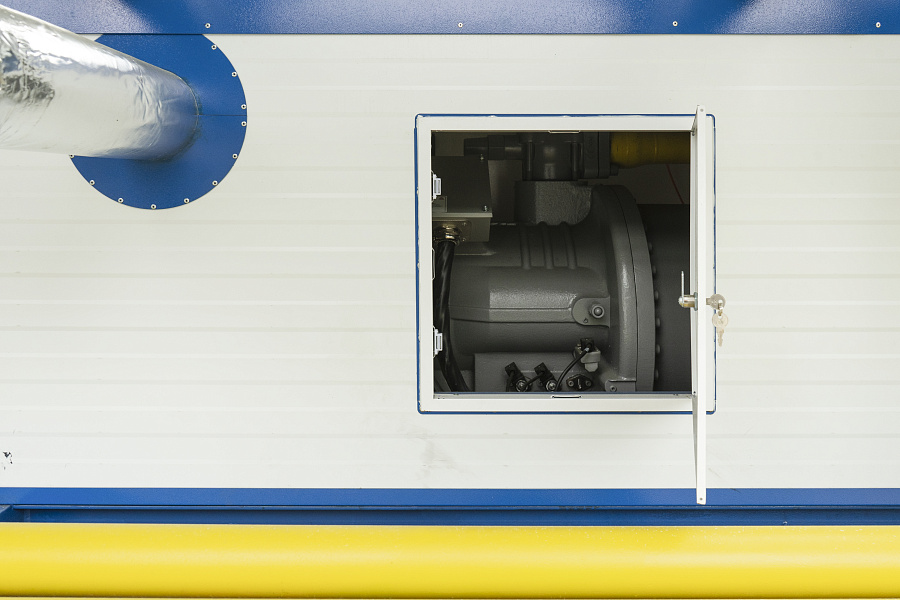

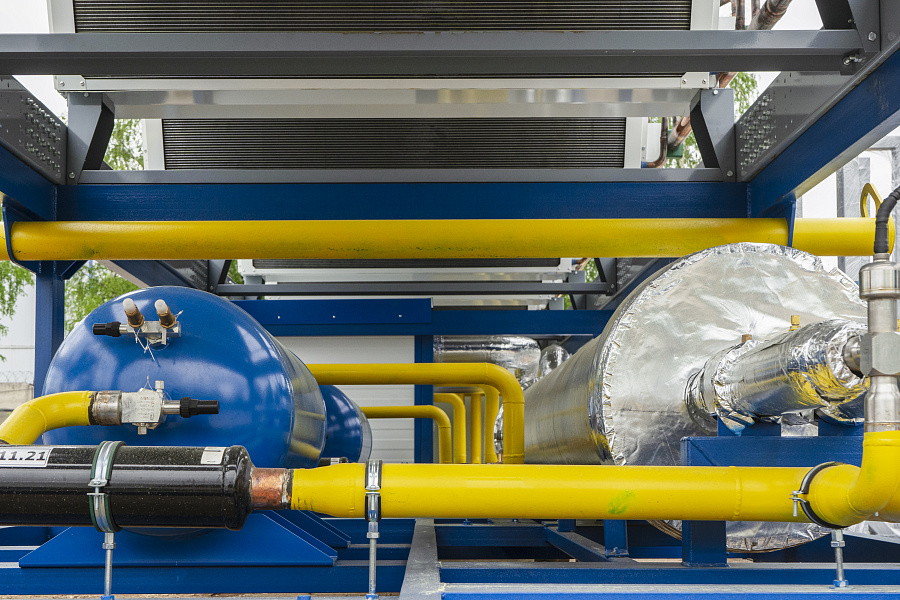

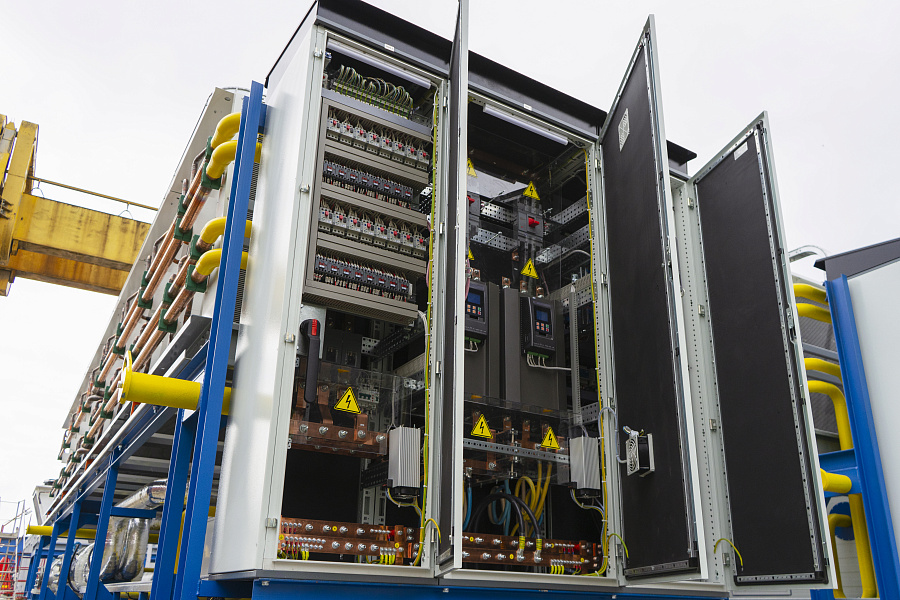

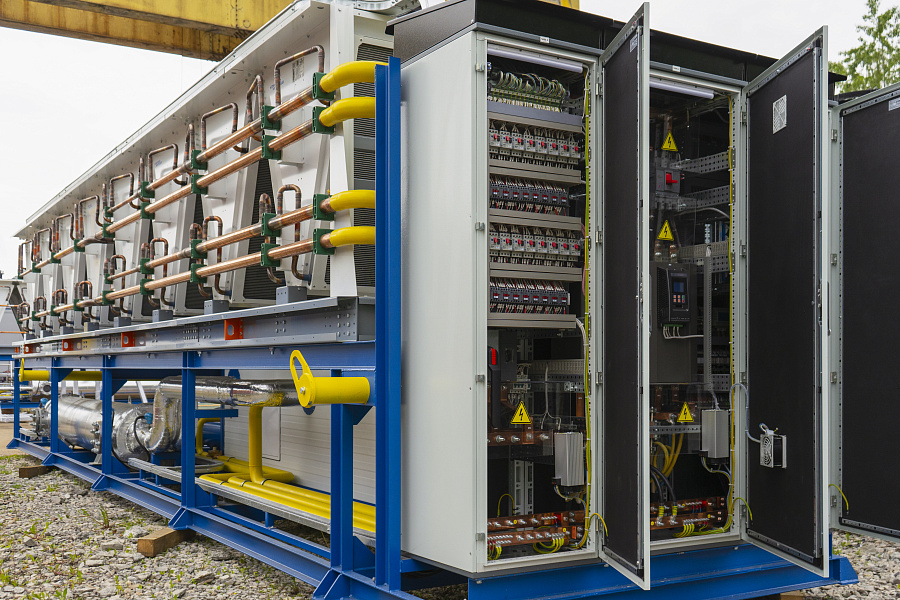

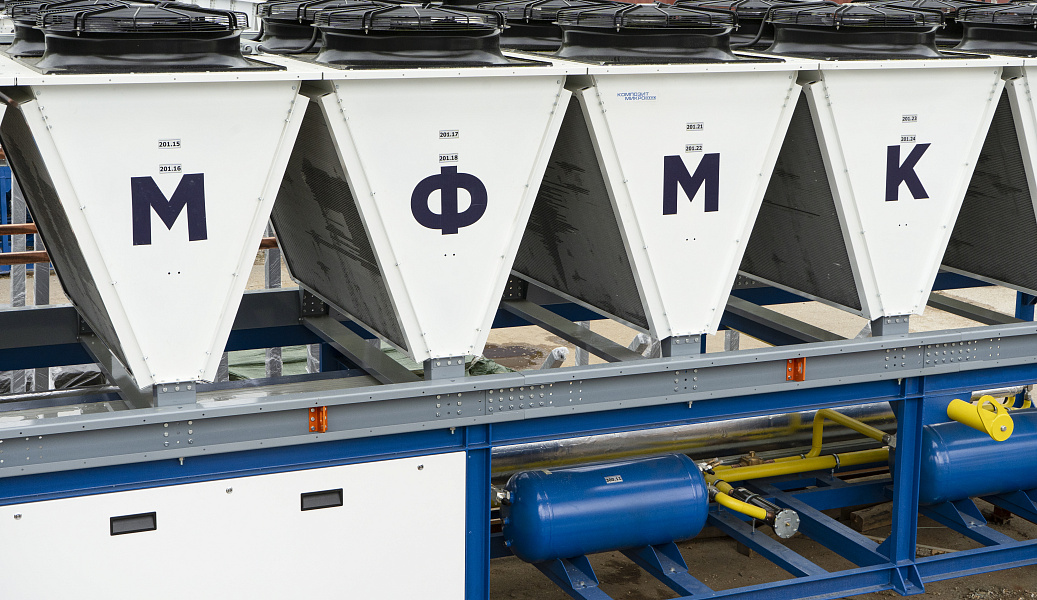

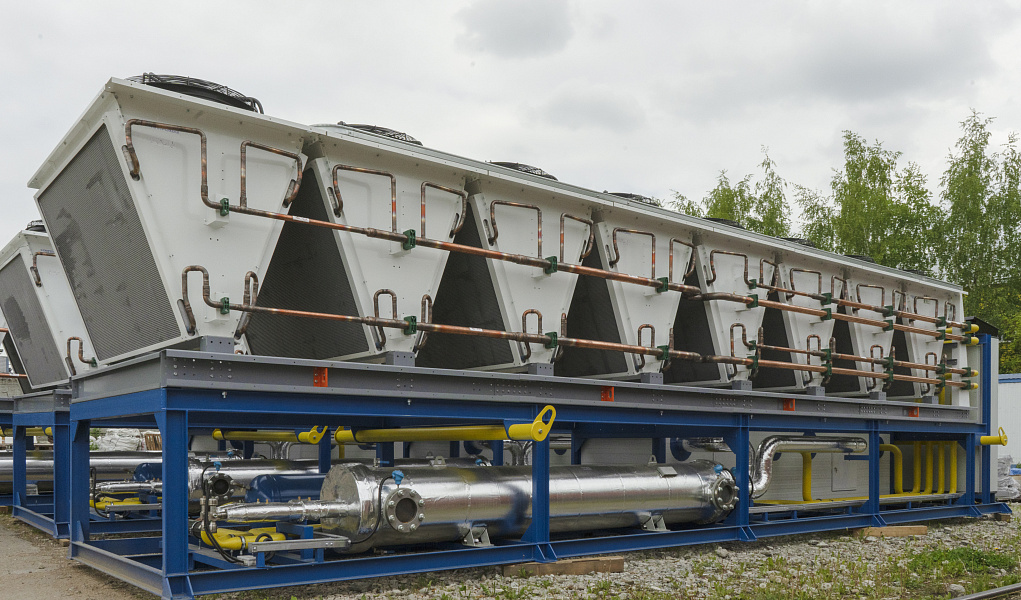

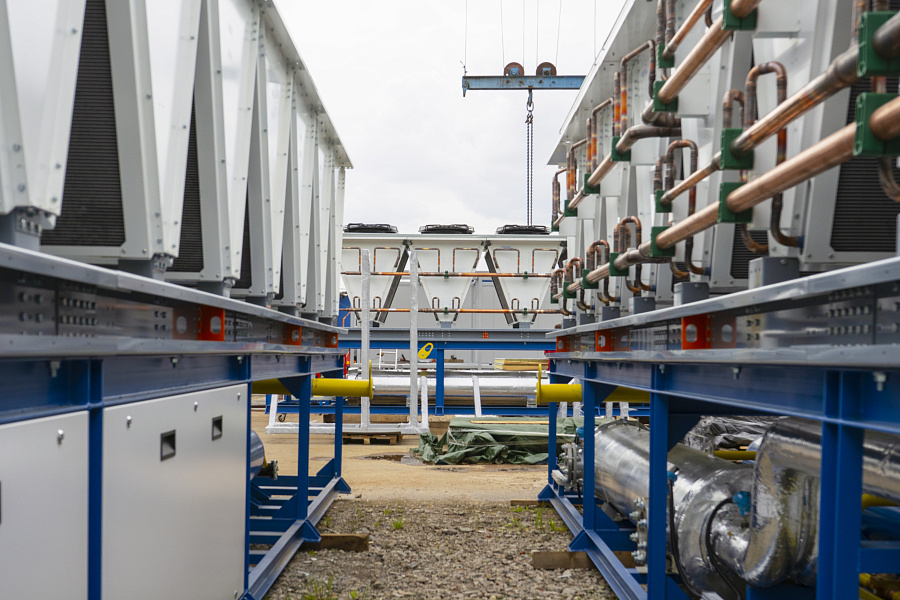

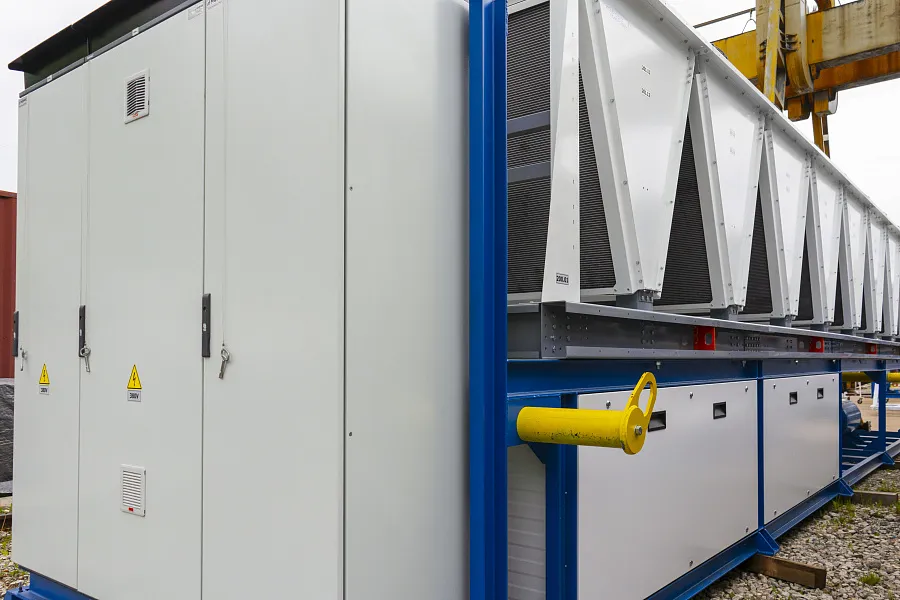

1. Холодильные машины (чиллеры) уличного исполнения Эпсилон Frost МВ 930 КВ - 211/2 - УХЛ1 со шкафом управления и силовыми устройствам в количестве - 4 шт. Холодопроизводительность одного чиллера Q = 934 кВт. Компрессоры винтовые FuSheng (Тайвань) c плавным регулированием производительности и датчиком положения золотника. Шкаф управления на базе контроллера Siemens. Также предусмотрен плавный пуск компрессоров, чтобы снизить нагрузку на сеть Заказчика. Чиллер полной заводской готовности, прошедший испытания, заправлен хладагентом R134a. Производитель ООО «ГК МФМК».

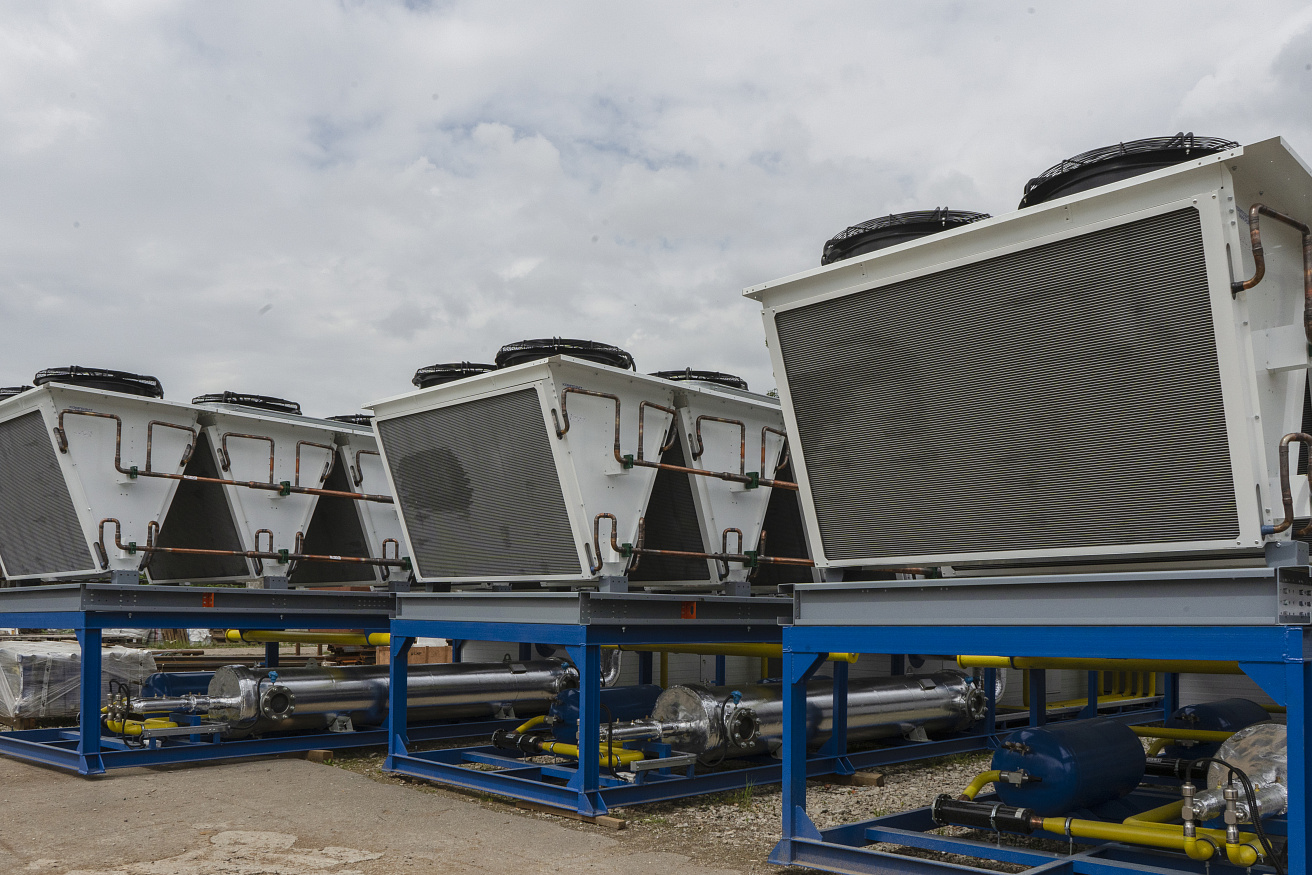

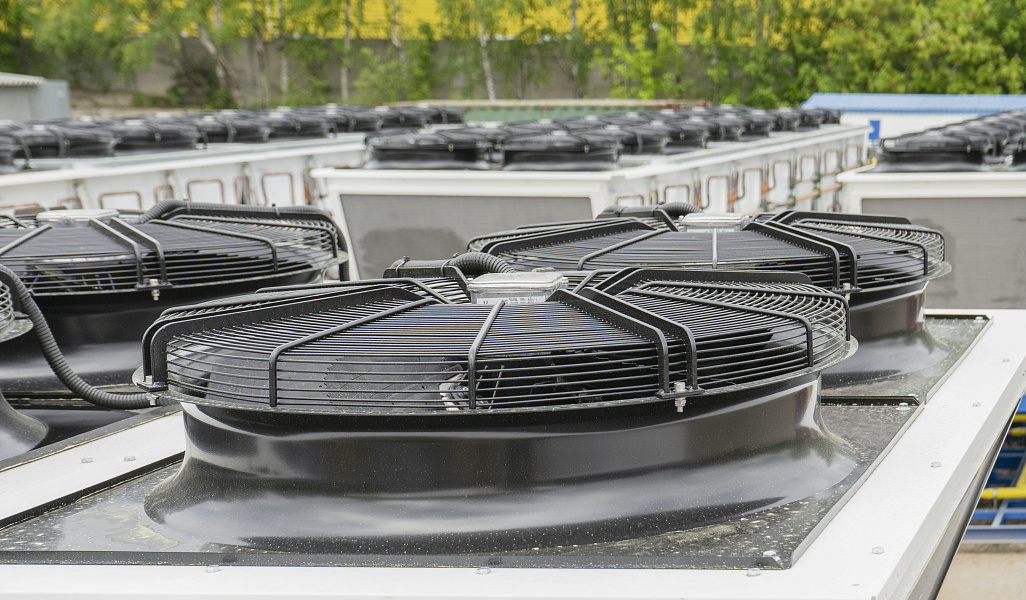

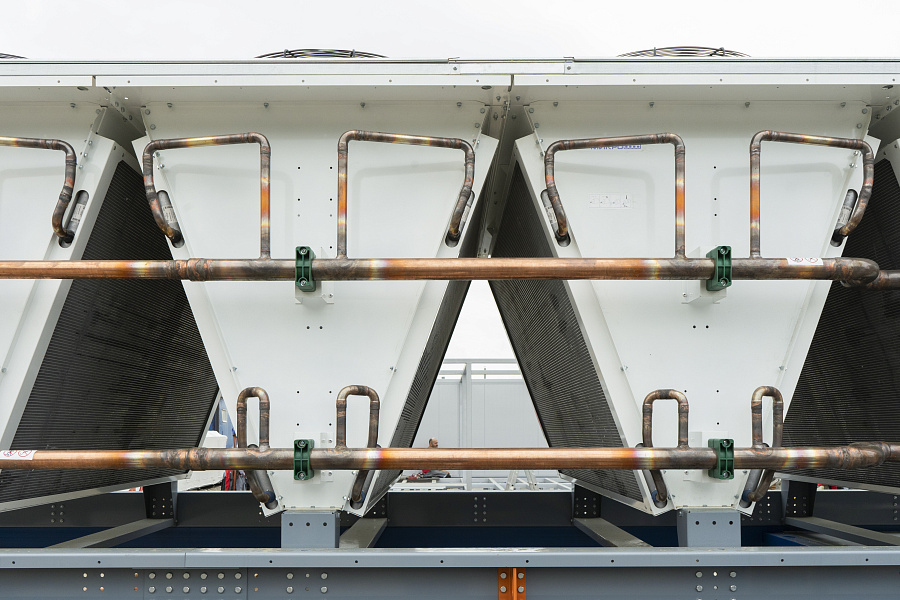

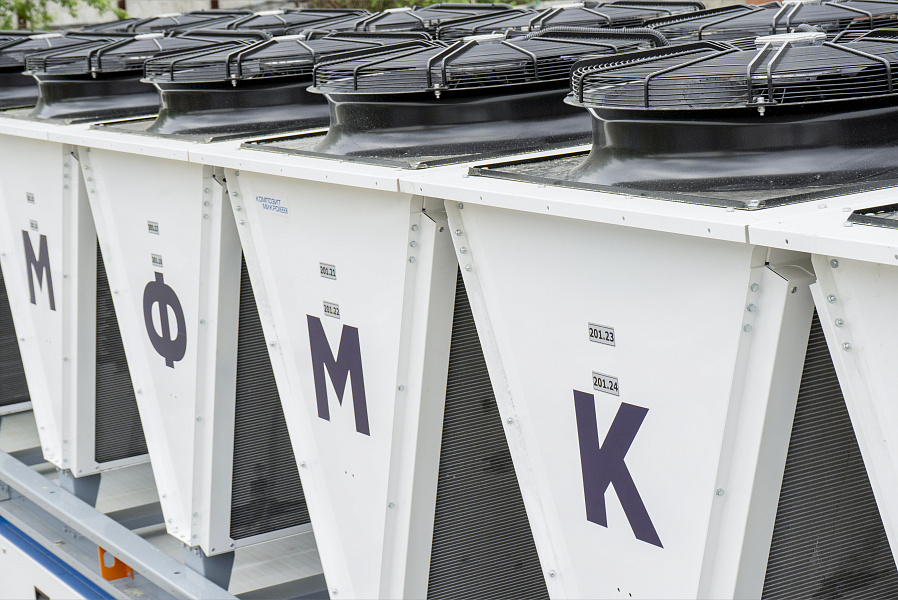

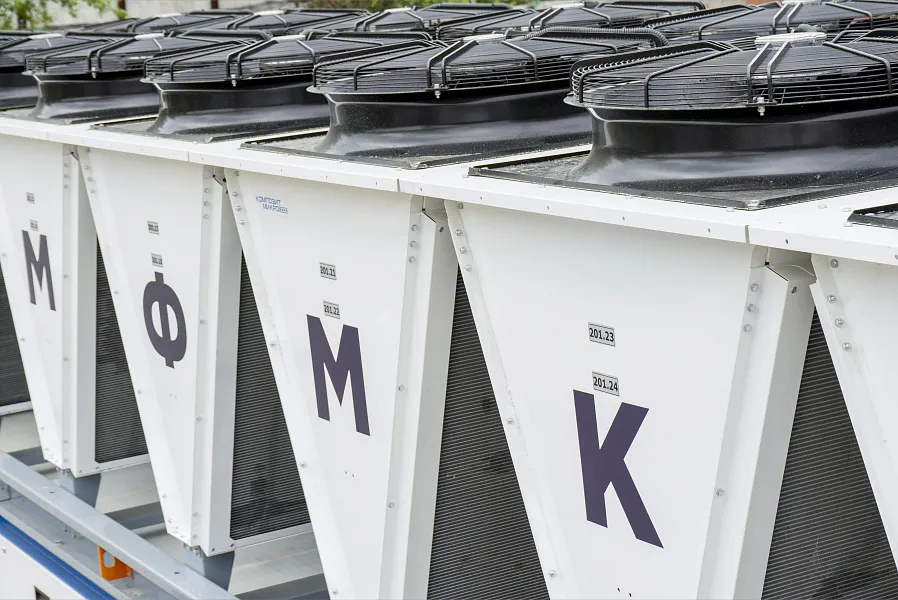

2. Сухие охладители KMDC VS 80-3/92N2CH.AD Композит, производительностью 800 кВт с шкафом управления УХЛ1, производства ГК МФМК - 2 шт.

3. Насосная установка АЛЬФА СПДкс 3 TD 200-36-4 45 кВт КЧ3 300 мм моноблочного исполнения УХЛ4 со шкафом управления на базе свободно программируемого контроллера Siemens с панелью управления для циркуляции 40% водного раствора пропиленгликоля. Кол-во насосов: 2 рабочих, 1 резервный. Насосы CNP (Китай).
Насосная установка полной заводской готовности.
Характеристики насоса: расход 260 м3/час, напор 36 м, установленная мощность двигателя N=45 кВт. Частотное регулирование насосов.

4. Насосная установка АЛЬФА СПДкс 2 TD 200-32-4 55 кВт КЧ2 300 мм моноблочного исполнения УХЛ4 со шкафом управления на базе свободно программируемого контроллера Siemens с панелью управления для циркуляции воды на потребители. Кол-во насосов: 1 рабочий, 1 резервный. Насосы CNP (Китай).
Насосная установка полной заводской готовности.
Характеристики насоса: расход 338 м3/час, напор 33 м, установленная мощность двигателя N=55 кВт. Частотное регулирование насосов.

5.  Насосная установка поддержания давления  АЛЬФА СПД 2 CDM 3-3 0,37 кВт К + БР500 + БД50 моноблочного исполнения УХЛ4 со шкафом управления на базе контроллера Siemens с панелью управления. Насосы CNP (Китай).

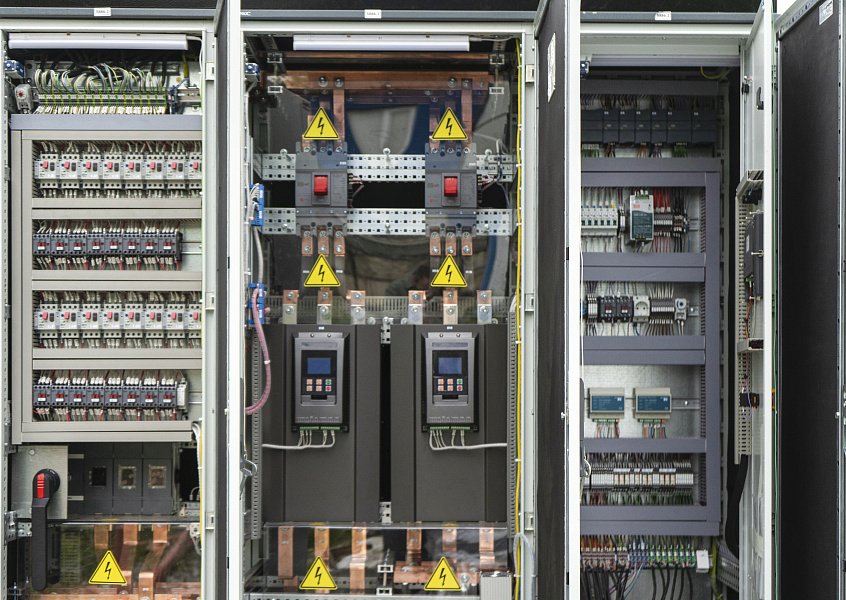

6.  Шкаф автоматизации и управления  ОМЕГА АШУ40-010-54К. Осуществляет управление всем оборудованием холодильного центра, включая регулирующую арматуру и КИП. Шкафом управления разработан на базе свободно программируемого контроллера Siemens с панелью управления. Интерфейс Ethernet и протокол передачи данных Modbus TCP/IP.
