Модуль закрытой системы отопления Сигма Heat®

В независимой системе есть основной и дополнительный контур циркуляции, гидравлически разделенные теплообменником.

Количество теплообменников
От 1 до 2 для стандартного исполнения
Расположение циркуляционного насоса
На подающем трубопроводе

На обратном трубопроводе

Количество циркуляционных насосов
От 1 до 3 для стандартного исполнения
Максимальная тепловая нагрузка
До 5 Гкал/ч для стандартного исполнения
Диаметр системы отопления
От ДУ15 до ДУ200
Максимальная температура
По греющей стороне 200 °С
По нагреваемой 120 °С
Тип регулирования отопления
Погодазависимое, в зависимости от температуры наружного воздуха
Тип регулирования насосов
Релейное с контроллером

Частотное с контроллером

Частотное для каждого насоса с контроллером

Теплоноситель
Вода

Растворы пропилен-этиленгликоля

Максимальное рабочее давление
1,6 МПа
Максимальная температура окружающей среды
50 °С

Область применения

Модуль независимой системы отопления предназначен:

  • Для подключения системы отопления потребителя к тепловой сети по закрытой схеме

  • Для регулирования температуры теплоносителя по нагреваемой стороне

  • Для восполнения потерь по нагреваемой стороне

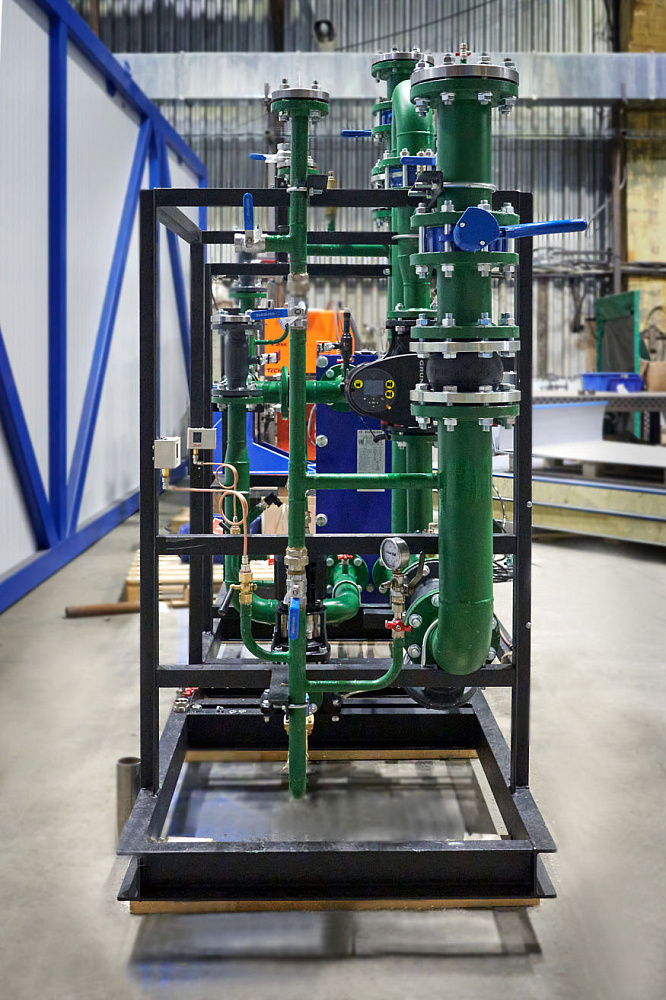

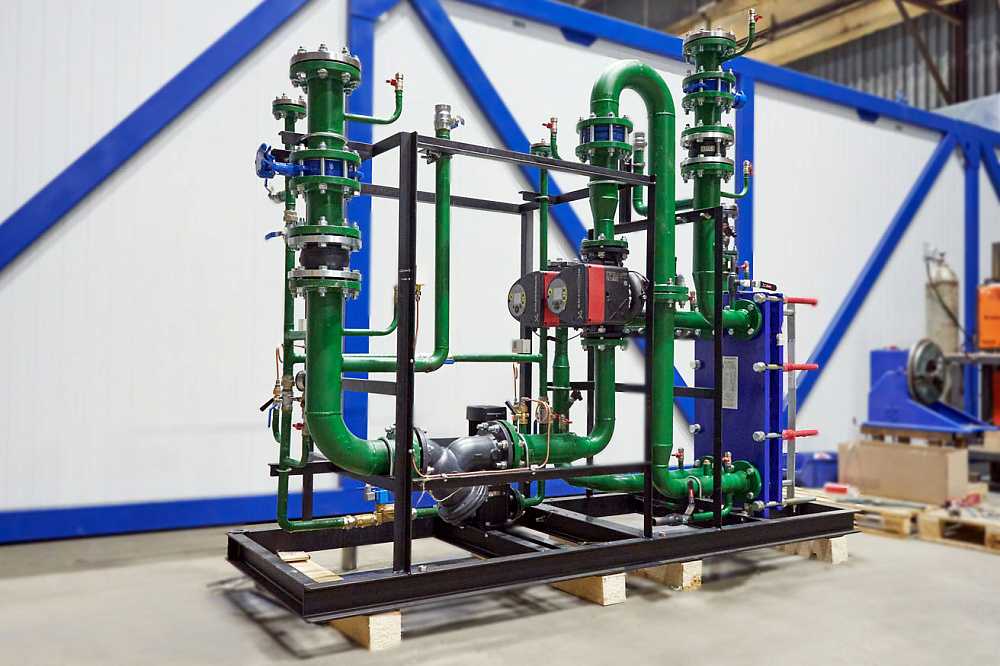

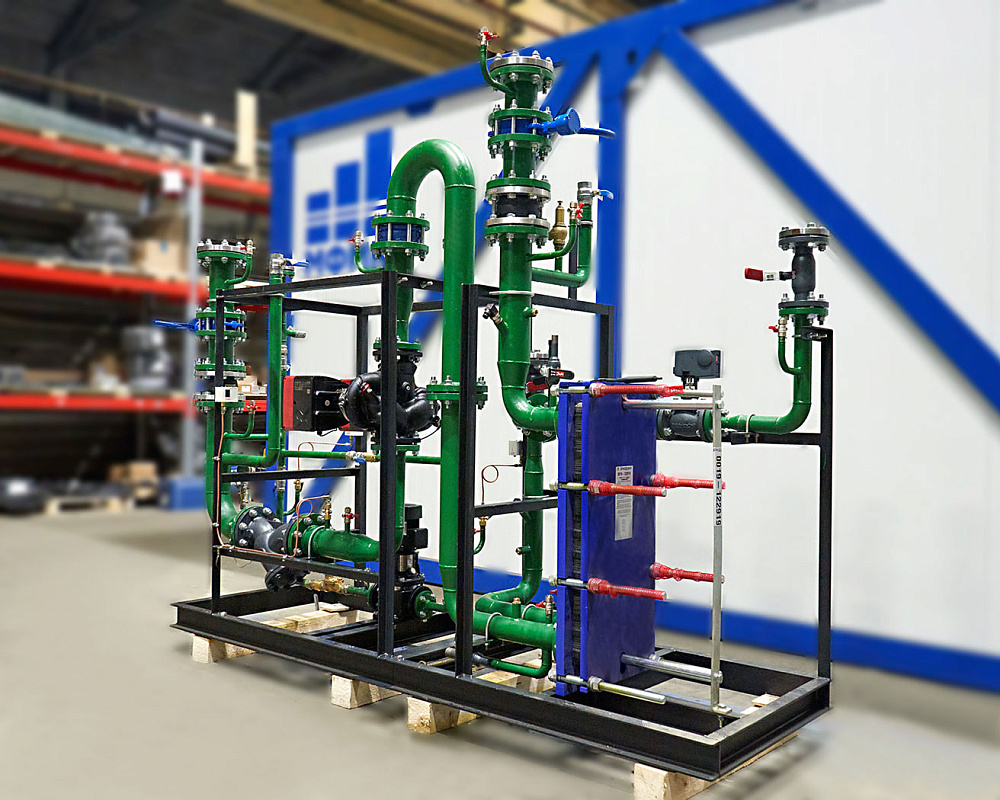

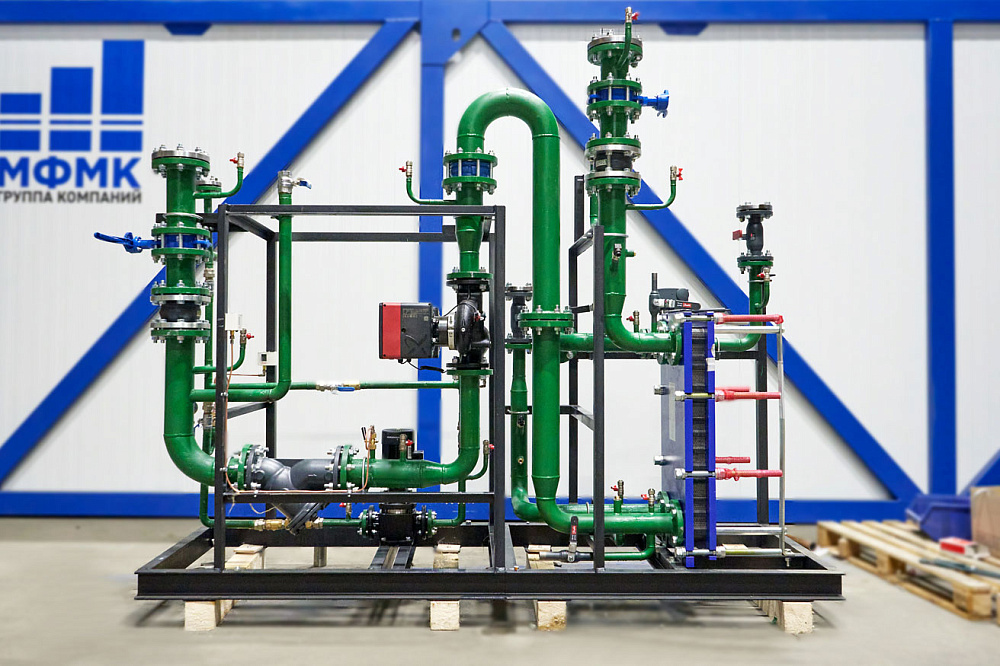

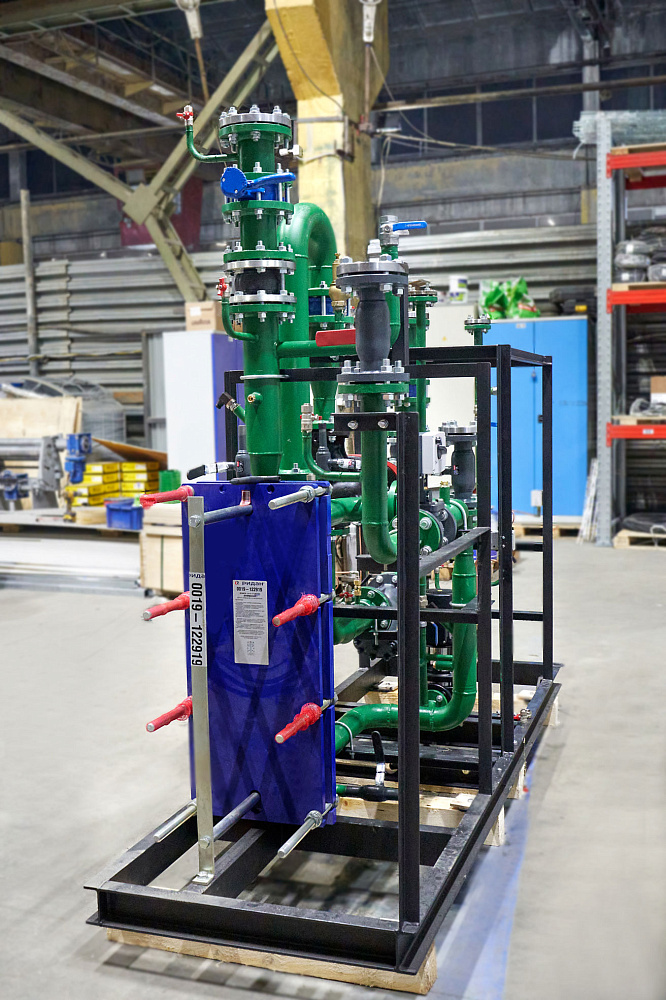

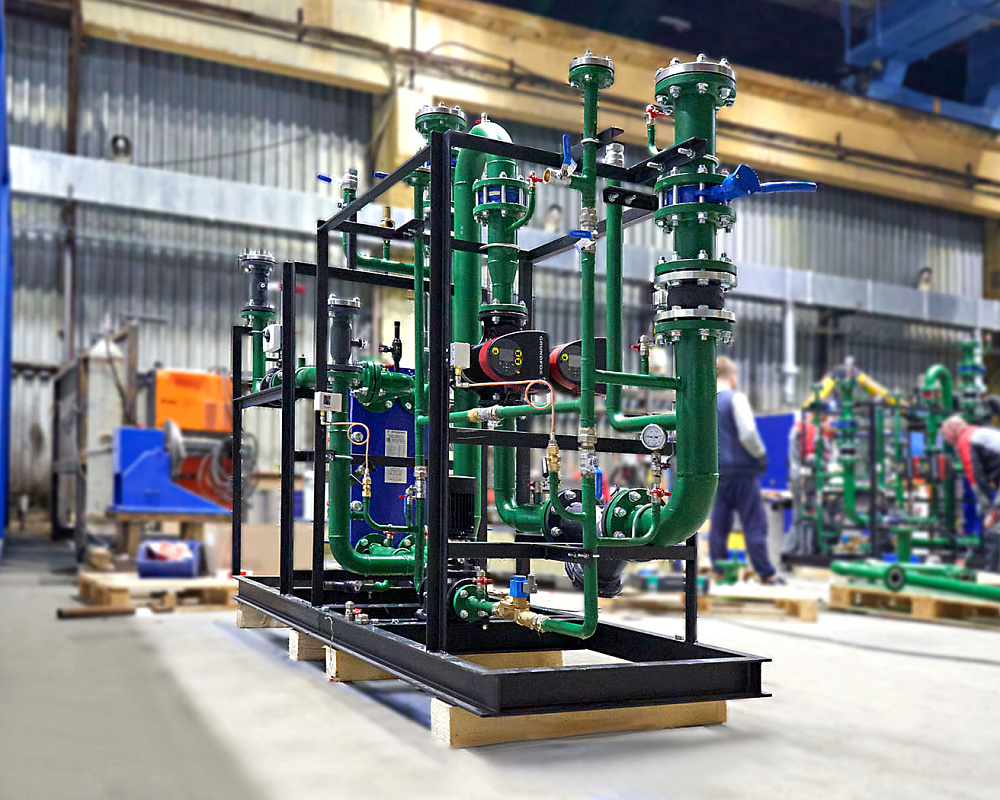

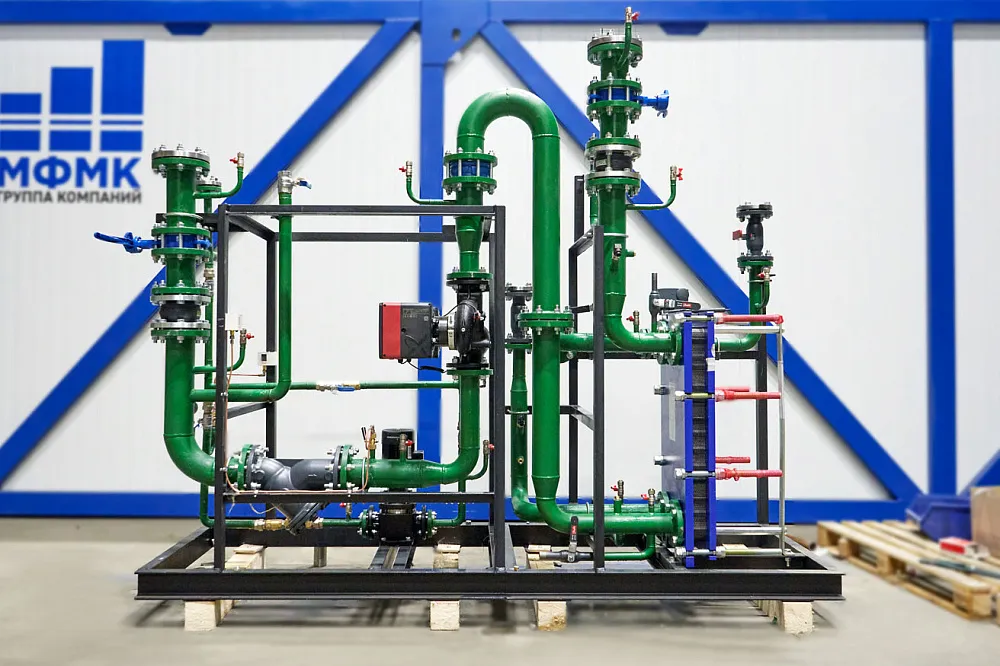

Представляет из себя единую конструкцию на общей раме, состоящую из запорно-регулирующей арматуры, теплообменного оборудования, циркуляционных насосов и трубопроводной обвязки.

При данной схеме подключения греющая сторона в виде теплосети и нагреваемая сторона в виде потребителя разделяются пластинчатым теплообменником. Регулирование температуры теплоносителя по нагреваемой стороне осуществляется по средством регулирующего клапана с электроприводом, который ограничивает расход теплоносителя по греющей стороне. Он устанавливается до / после теплообменного оборудования по греющей стороне.

Основным преимуществом данной схемы является то, что теплосеть и система отопления разделены. В следствии чего в системе отопления создается стабильный гидравлический режим без каких-либо гидроударов: c давлением отличным от давления теплосети. Это дает возможность применять более экономичные биметаллические радиаторы и современные полипропиленовые трубы разводки стояков и подключения радиаторов.

Недостатком является
более сложная конструкция, за счет применения пластинчатого теплообменника и
более высокие требования к качеству теплоносителя.


Остались вопросы? Закажите обратный звонок

Заказать звонок

Модуль закрытой системы отопления Сигма Heat® используется для подключения отопления к тепловой сети с использованием независимой схемы. Отвечает за поддержание стабильной работы оборудования. Обеспечивает разделение контуров теплоносителя. Это достигается за счет использования теплообменника. Теплообменник передает тепловую энергию между первичным контуром (тепловая сеть) и вторичным контуром (система отопления). Независимая схема исключает прямое смешение теплоносителей. Это способствует поддержанию стабильных параметров теплоносителя в системе отопления потребителя. Проектированием и внедрением занимается предприятие полного цикла МФМК. Собственные производственные мощности расположены в Москве на территории 4000 м2. Это позволяет реализовывать как универсальные решения, так и индивидуальное, в соответствии с требованиями объекта.

Особенности и применение модуля Sigma Heat®

Конструкция включает несколько функциональных компонентов — запорно-регулирующая арматура, теплообменное оборудование, циркуляционные насосы и трубопроводная обвязка. Все элементы смонтированы на общей платформе. Это упрощает монтаж и обслуживание модуля.

Одна из задач — поддержание стабильной и экономичной работы системы отопления. Комплекс отвечает за регулировку температурных показателей теплоносителя. Также минимизирует потери тепла при передаче тепловой энергии от тепловой сети к потребителю. Такое стало возможно в результате применения современных теплоизоляционных материалов и теплообменного оборудования.

Предназначение модуля:

  • Присоединение отопительной системы потребителя к тепловой сети по закрытой схеме.
  • Контроль температурного показателя жидкости по нагреваемой стороне.
  • Компенсация потерь по нагреваемой стороне.

Поддержание заданной температуры теплоносителя в системе отопления осуществляется за счет регулирующего клапана, который предусматривает наличие электропривода. Клапан управляет расходом теплоносителя в первичном контуре. Его можно установить как до, так и после теплообменника со стороны тепловой сети.

Система автоматического управления обеспечивает поддержание заданных параметров горячей воды. Это позволяет оптимизировать потребление тепловой энергии. Разделение контуров гарантирует стабильность гидравлического режима в системе отопления. Исключаются гидроудары и скачки давления.

Давление в системе отопления не зависит от давления в тепловой сети. Это позволяет использовать недорогие материалы для инженерной конструкции. Возможно использование биметаллических радиаторов и полипропиленовых труб.

Автоматизированная система управления не требует постоянного контроля. Обслуживание модуля сводится к периодическому осмотру и плановым работам.
