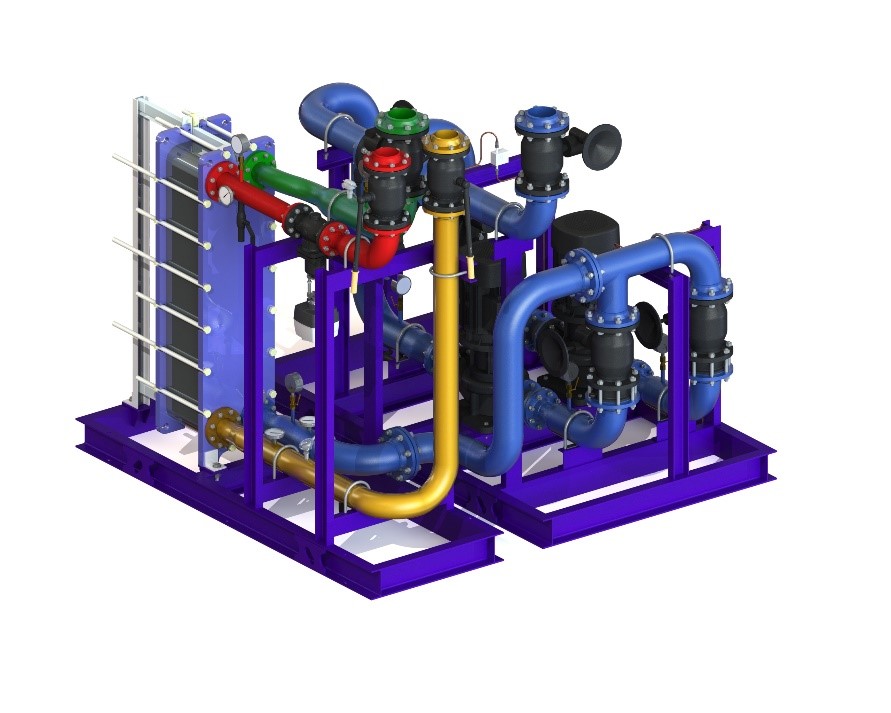

Модуль закрытой системы отопления

Модуль закрытой системы отопления
Количество теплообменников От 1 до 2 для стандартного исполнения
Количество циркуляционных насосов От 1 до 3 для стандартного исполнения
Максимальная тепловая нагрузка До 5 Гкал/ч для стандартного исполнения
Максимальная температура По греющей стороне 200°С; По нагреваемой 120°С.
Тип регулирования отопления Погодазависимое, в зависимости от температуры наружного воздуха
Тип регулирования насосов релейное с контроллером, частотное с контроллером, частотное для каждого насоса с контроллером
Теплоноситель Вода, растворы пропилен-этиленгликоля
Максимальное рабочее давление 1,6 МПа
Максимальная температура окружающей среды 50°С
Модуль закрытой системы отопления

Область применения:

Модуль закрытой системы отопления предназначен для подключения системы отопления потребителя к тепловой сети по независимой схеме. Представляет из себя запорно-регулирующую арматуру, теплообменное оборудование, циркуляционные насосы и трубопроводную обвязку, собранную в единую конструкцию на общей раме. При данной схеме подключения теплосеть и система отопления потребителя разделяются пластинчатым теплообменником. Регулирование температурного графика осуществляется по средством регулирующего клапана с электроприводом установленного перед теплообменником по греющей стороне на подающем или обратном трубопроводе.

Основным преимуществом данной схемы является то, что теплосеть и система отопления разделены. В следствии чего в системе отопления создается стабильный гидравлический режим без каких-либо гидроударов и с давлением отличным от давления в теплосети. Это дает возможность применять более экономичные биметаллические радиаторы и современные полипропиленовые трубы разводки стояков и подключения радиаторов.

Недостатком является более сложная конструкция, за счет применения пластинчатого теплообменника и более высокие требования к качеству теплоносителя.

Функции модуля закрытой системы отопления

  • Обеспечение точного регулирования температуры теплоносителя подаваемого в систему отопления согласно погода-зависимой схемы регулирования;
  • Защита электродвигателя от токов короткого замыкания и тепловой перегрузки, перекоса фаз, повышенного и пониженного напряжения питающей сети.
  • Экономия потребляемой электроэнергии за счет применения насосов с регулируемой частотой вращения.
  • Постоянный учет наработки насосов в часах и автоматическое переключение насосов для ее выравнивания.
  • Постоянный учет количества пусков насосов в час и автоматическое переключение при превышении заданной величины.
  • Защита насосов от «сухого» хода.
  • Суточное и недельное программирование режимов работы модуля.
  • Обеспечение аварийного режима работы модуля при выходе из строя частотного преобразователя (переходит в релейный режим работы)
  • Обеспечение аварийного режима работы модуля при аварии контроллера.
  • Цветной сенсорный дисплей контроллера с меню на русском языке.
  • Светодиодная индикация: сеть, работа, авария каждого насоса.
  • Встроенный протокол передачи данных Modbus RTU.



Технические характеристики
Количество теплообменников От 1 до 2 для стандартного исполнения
Количество циркуляционных насосов От 1 до 3 для стандартного исполнения
Максимальная тепловая нагрузка До 5 Гкал/ч для стандартного исполнения
Максимальная температура По греющей стороне 200°С; По нагреваемой 120°С.
Тип регулирования отопления Погодазависимое, в зависимости от температуры наружного воздуха
Тип регулирования насосов релейное с контроллером, частотное с контроллером, частотное для каждого насоса с контроллером
Теплоноситель Вода, растворы пропилен-этиленгликоля
Максимальное рабочее давление 1,6 МПа
Максимальная температура окружающей среды 50°С
Схемы
