Перевод систем управления насосных установок Альфа STREAM® на ПЛК ТИТАН 1000

Переход к умной инженерной инфраструктуре

Уже в текущем 2025 году начинается масштабное обновление всех линеек инженерного оборудования МФМК. Данное обновление стало возможно благодаря переходу на новые программируемые логические контроллеры ТИТАН 1000, являющиеся собственной уникальной разработкой ООО ГК МФМК при участии нашего стратегического партнера IEK GROUP.

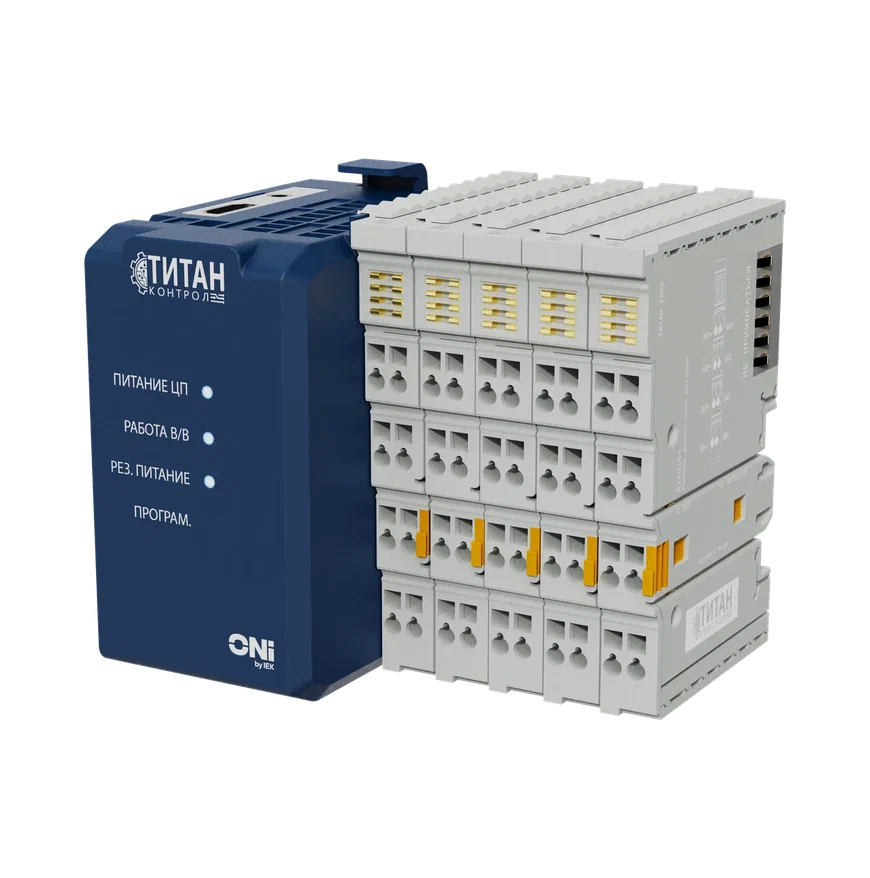

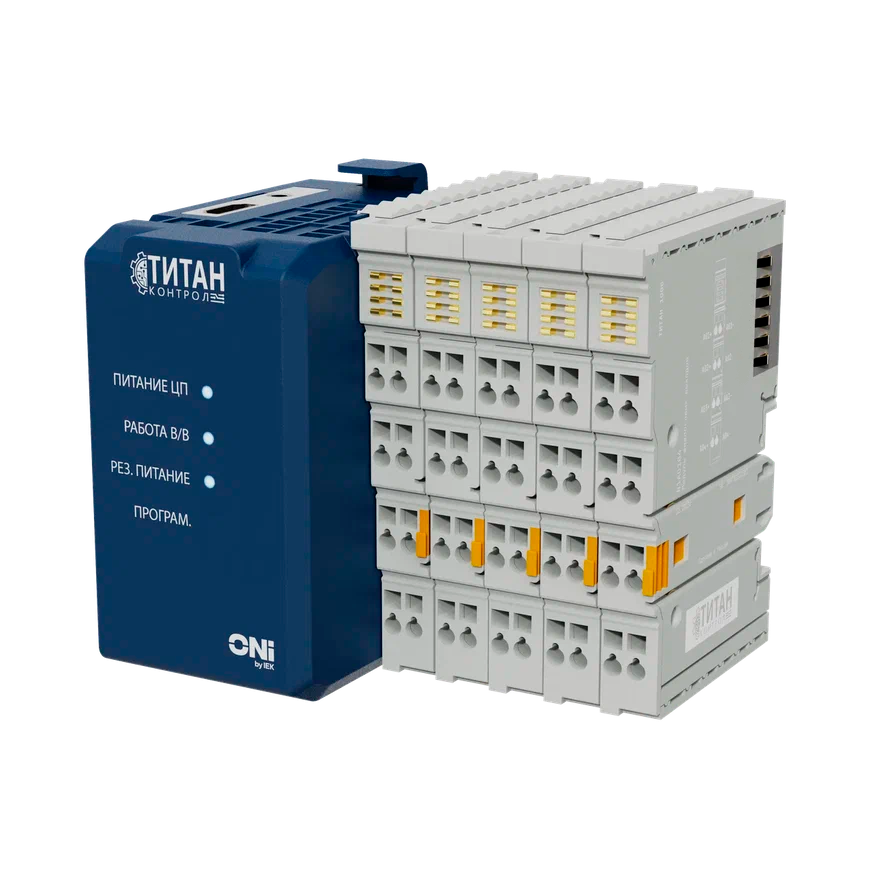

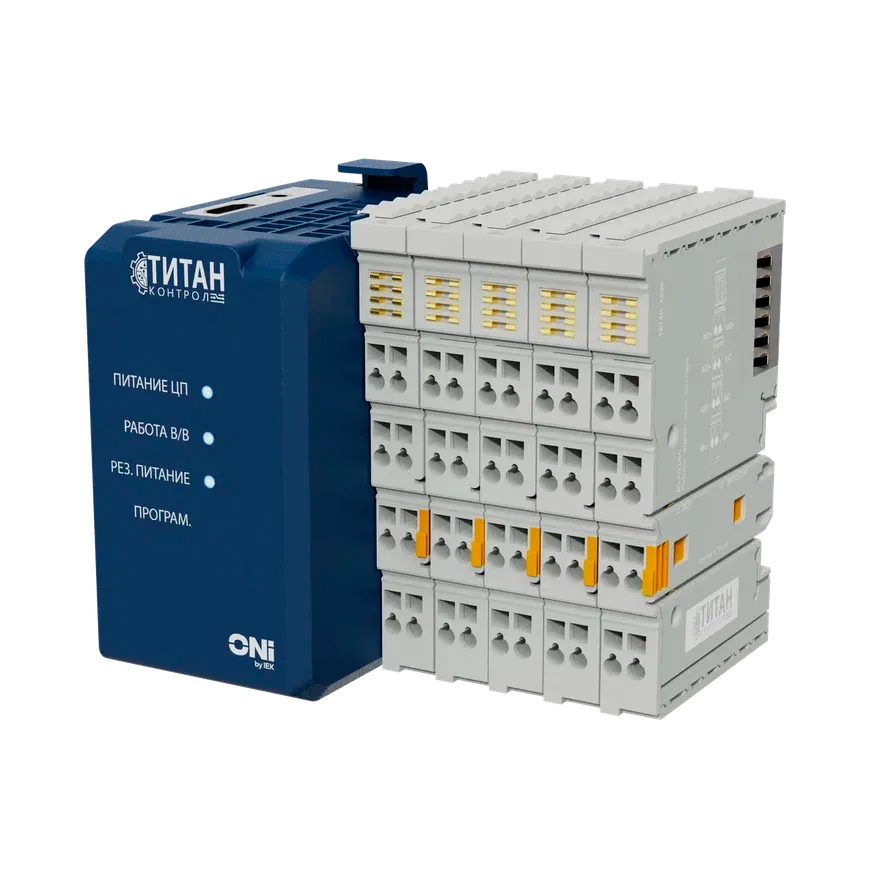

Рисунок 1. ПЛК ТИТАН 1000

Техника и технологии движутся вперед, в отрасли АСУ ТП открылись возможности применения целого ряда дополнительных стандартов передачи данных. Группа разработчиков МФМК приняла решение включить возможность поддержки этих стандартов в ПЛК ТИТАН 1000, а значит и в насосные установки Альфа Stream® МФМК. Для пользователей насосных станций Альфа Stream® такое решение увеличивает вариативность построения инженерных сетей, одновременно позволяет и экономить денежные средства при внедрении. Экономия достигается за счет возможности перехода на беспроводные каналы связи, а также построения MASH-сетей.

MASH-сети (от англ. Multi-Agent Systems Hybrid) — это гибридные сети, сочетающие в себе принципы многоагентных систем (MAS) и других технологий, таких как блокчейн, IoT или машинное обучение.

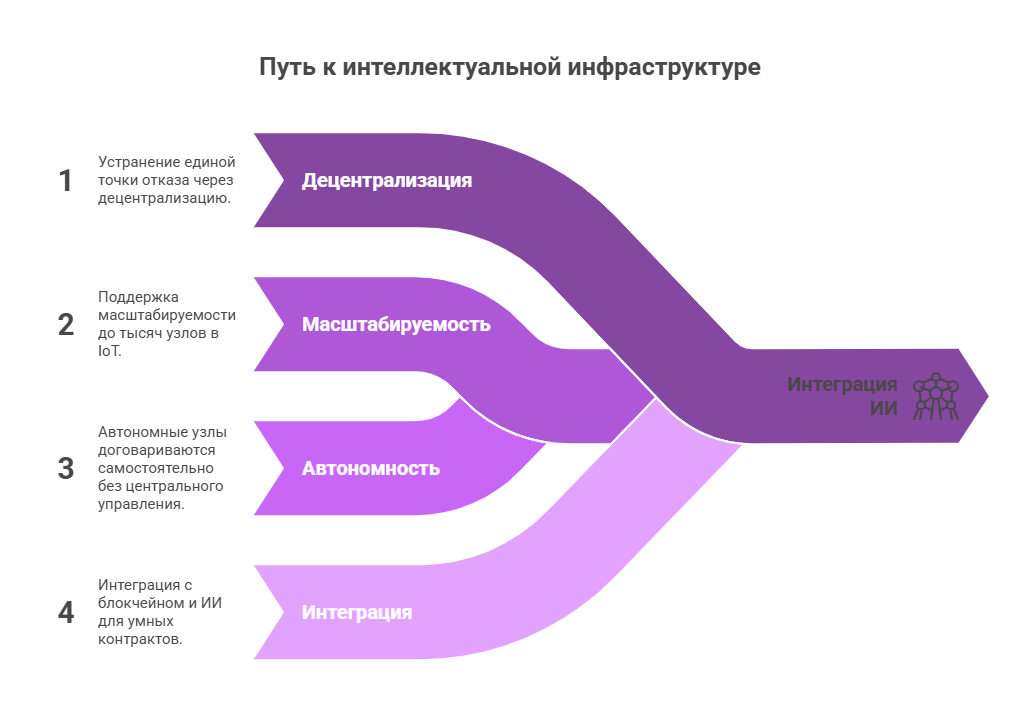

Рисунок 2. Преимущества MASH-сетей

Вместе с классическими RS232/485 и относительно редким в АСУ ТП Bluetooth в списке поддерживаемых стандартов связи насосных установок Альфа Stream® станет возможным реализовать стандарты связи LoRa и Zigbee.

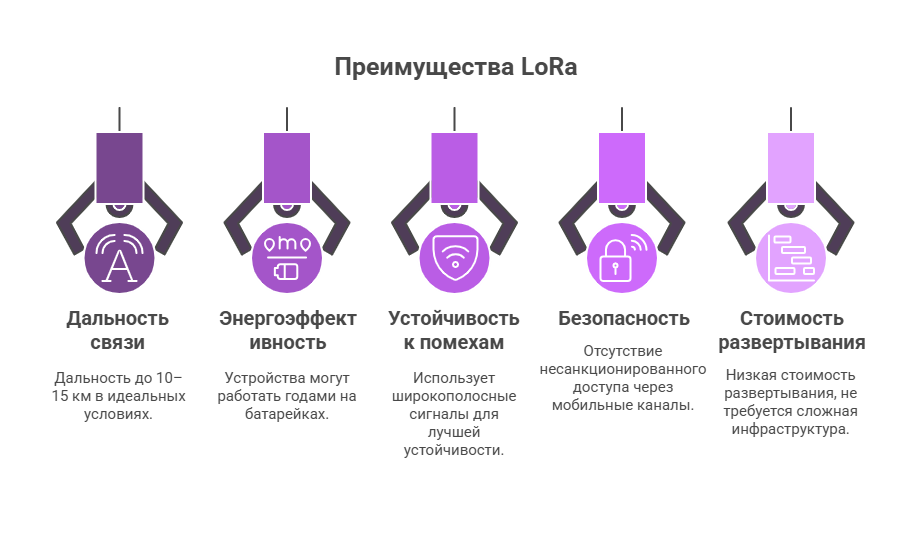

Рисунок 3. Преимущества сетей LoRa

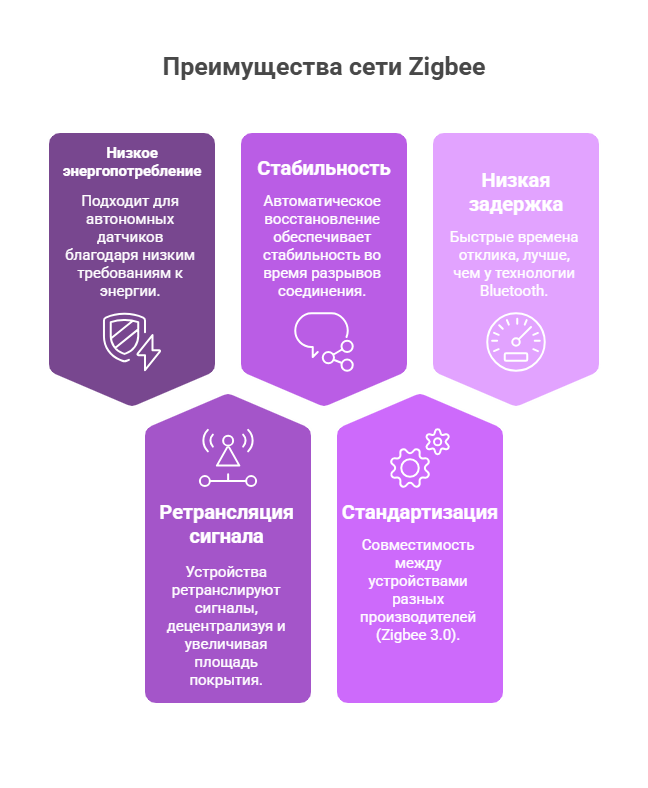

Рисунок 4. Преимущества стандарта ZigBee

Для реализации всех перечисленных стандартов физически нашим инженерам необходимо было обеспечить работу последовательных портов на удаленных модулях ПЛК.

Чтобы АСУ ТП и насосные установки Альфа Stream® на базе ТИТАН могли включать в себя работу удаленных модулей связи с последовательными портами, инженерам пришлось искать специальное решение. Причина – необходимость передавать при этом данные по внутренней шине ПЛК в формате стандарта CAN. Нельзя было отказываться от CAN ввиду его большого преимущества в скорости передачи данных.

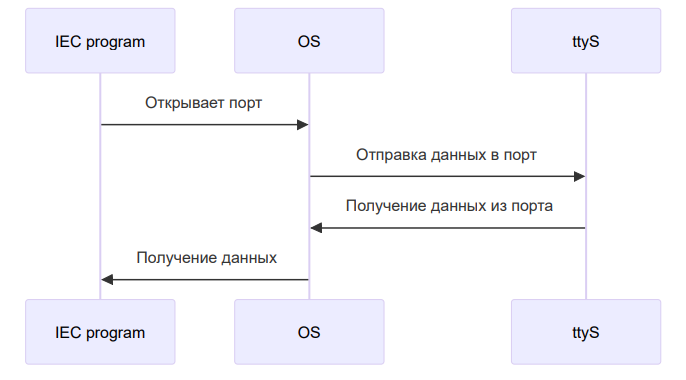

Рисунок 5. Часть алгоритма работы передачи данных с помощью виртуального последовательного порта

Задачу удалось решить через создание виртуального последовательного порта и программного конвертора форматов данных в процессе передачи. Данное решение отображено на рисунке №5. Но это было еще не окончательное решение задачи.

Необходимо было сбалансировать пропускную способность внутренней шины ПЛК и количество удаленных модулей с последовательными портами. Для этого был проведен цикл испытаний, в ходе которого было установлено максимально-допустимое количество одновременно работающих в одной АСУ ТП удаленных модулей с последовательными интерфейсами.

Задачу удалось решить и результат стоил того. Мы получили программно-технический комплекс, работающий на высокоскоростной внутренней шине данных CAN и одновременно способный поддерживать широкий набор стандартов удаленной последовательной связи, включая новые перспективные протоколы и построение MASH-сетей.

Для инженерных систем с применением насосного оборудования Альфа Stream® внедрение новых стандартов связи позволит подключать удаленные беспроводные датчики, например:

• Датчики измерения параметров окружающей среды
• Датчики протечки
• Расходомеры
  и многое другое

Инженерные системы, строящиеся с насосными установками Альфа Stream® становится возможно строить максимально разветвленными, с повышенной надежностью передачи данных между узлами.

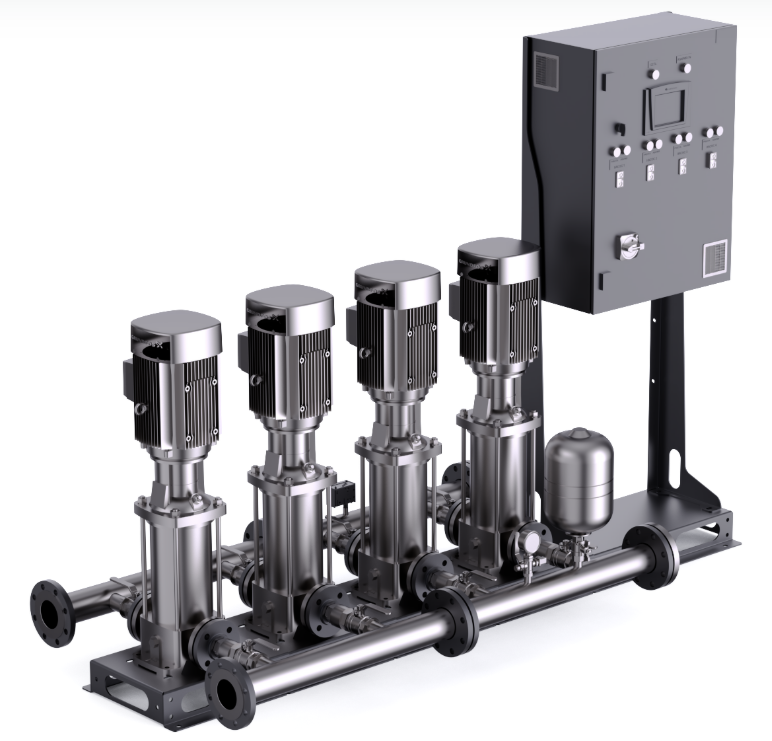

Рисунок 6. Насосные установки Альфа STREAM МФМК

Дальнюю беспроводную связь в инженерных системах на базе Альфа Stream® теперь возможно использовать даже без мобильных сетей, одновременно повышая информационную безопасность. Появляется возможность включать в системы датчики нового поколения, поддерживающие промышленный интернет вещей (IIoT).

Таким образом, выбирая насосные установки АльфаStream® на базе ПЛК ТИТАН 1000 заказчик получает новые возможности для построения АСУ ТП, а также заранее закладывает возможность подключения к инженерным сетям технологий и алгоритмов искусственного интеллекта.
