Холодильная установка Эпсилон Frost™ для красноярского завода синтетического каучука (КЗСК)
г. Красноярск
Химическая промышленность
Задача
Разработка технического задания, проектирование, производство, поставка, установка и пусконаладка на объекте холодильной установки предназначенной для охлаждения раствора хлорида кальция (CaCl2), циркулирующего в контуре потребителя.
Решение
Холодильная установка Эпсилон Frost™ изготовлена и поставлена готовыми блоками в максимальной заводской готовности с минимальным необходимым монтажом соединительных трубопроводов.
Поставка выполнена в комплекте с быстровозводимым машинным отделением.
Работает одним холодильным контуром в одноступенчатом холодильном цикле.
В состав установки входят:

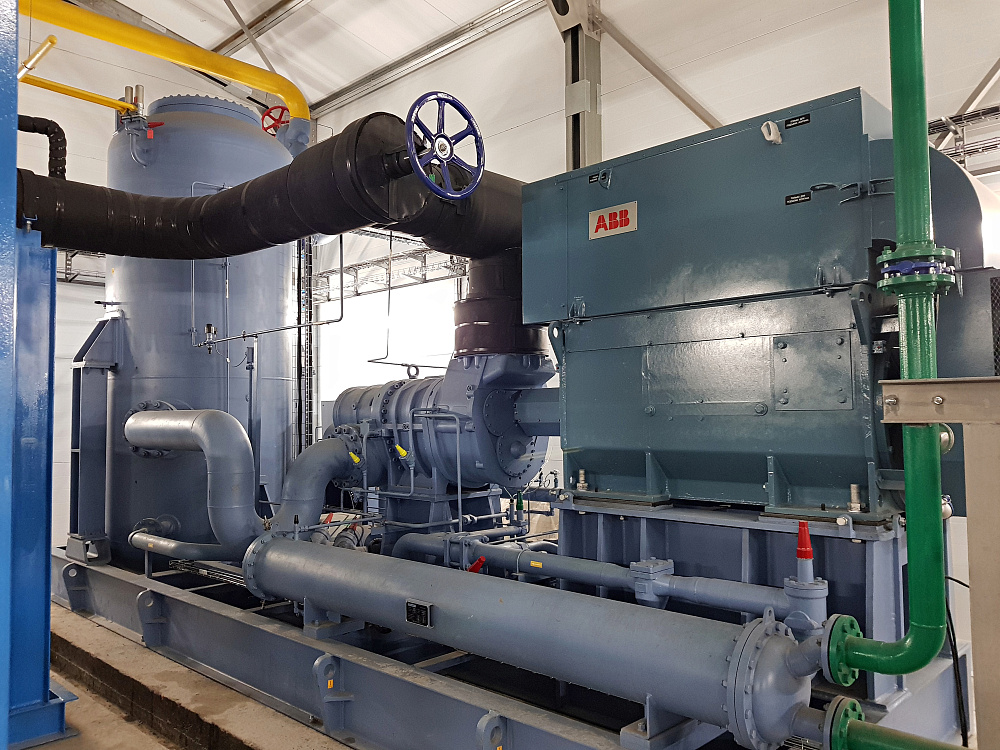

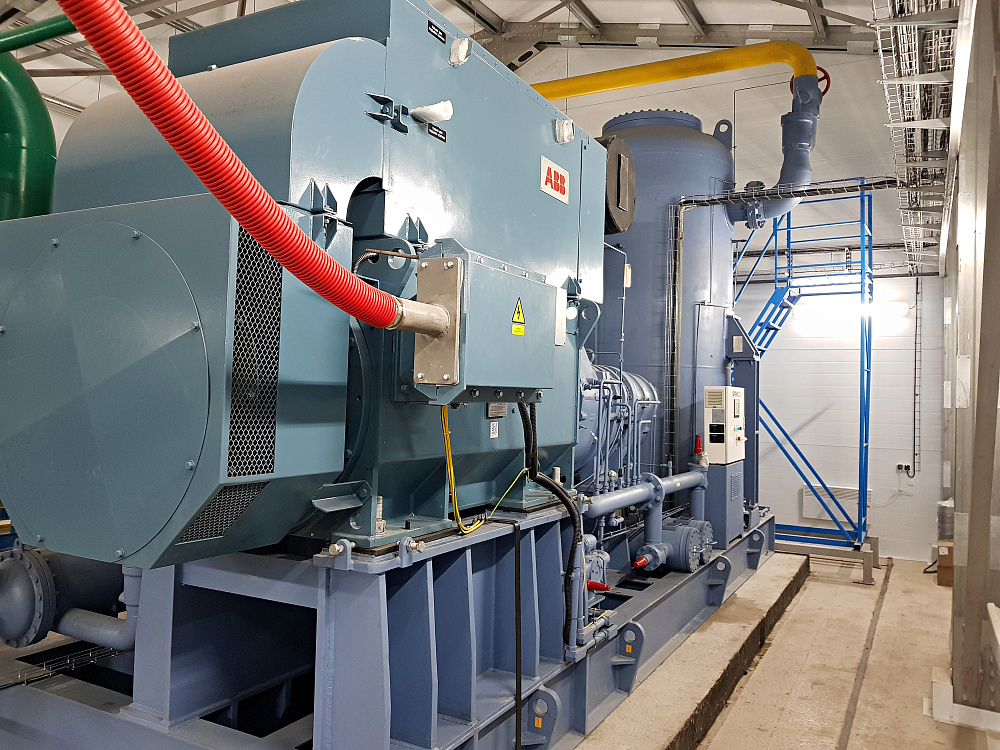

- Агрегат компрессорный на базе винтового открытого компрессора, разработанного фирмой Snowman совместно с SRM.

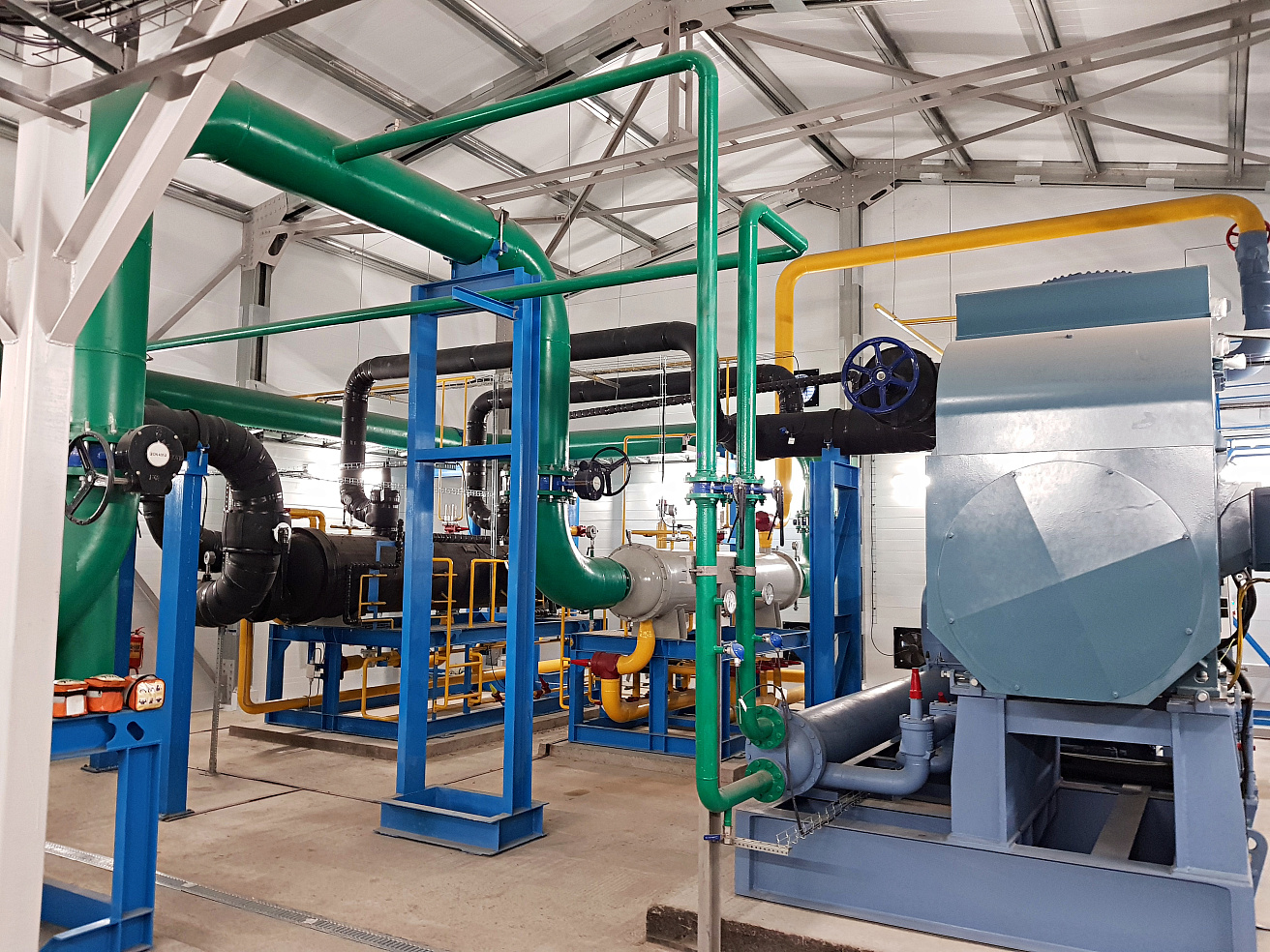

- Конденсатор кожухотрубный жидкостного охлаждения производства фирмы Provides.

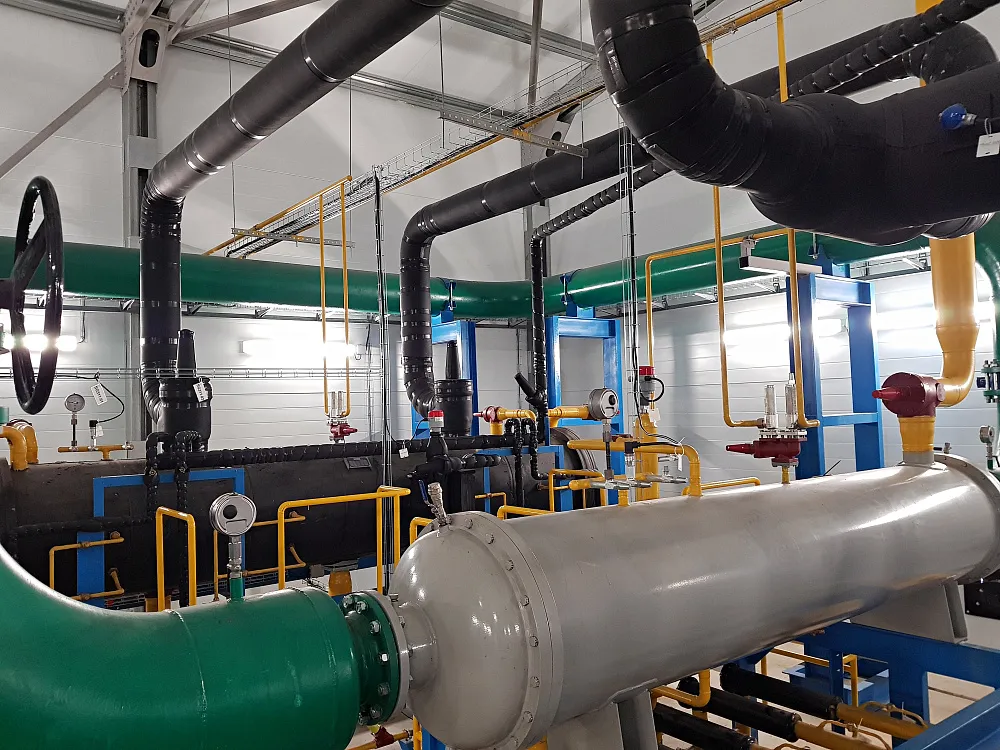

- Испаритель кожухотрубный затопленного типа производства фирмы Provides.

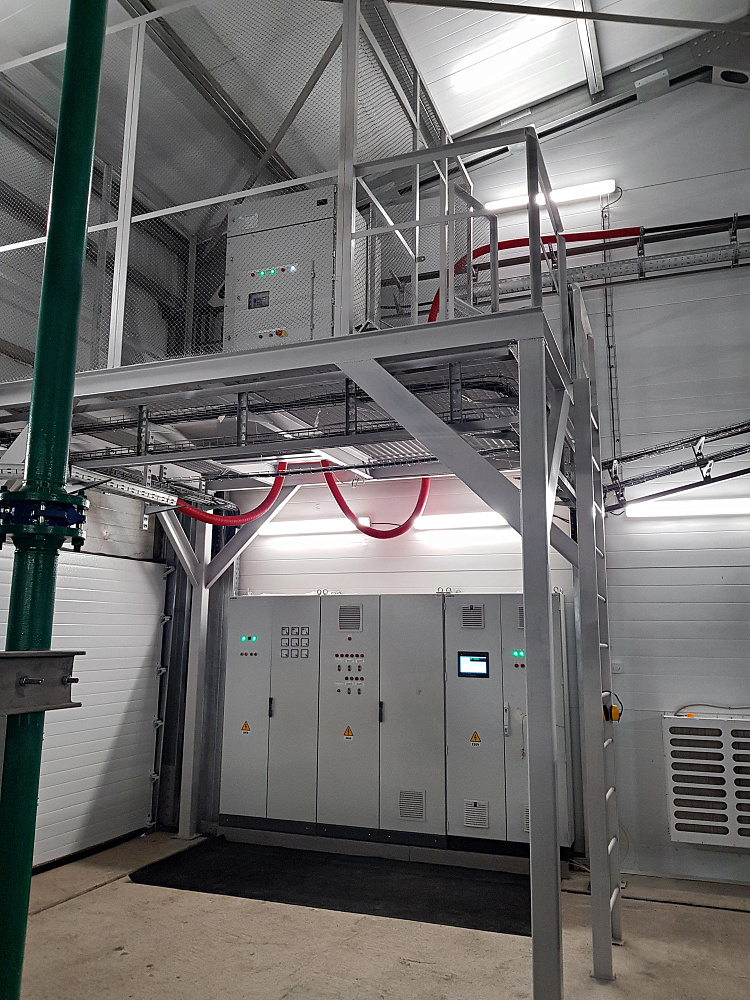

- Шкаф управления.
- Шкаф собственных нужд машинного отделения.
- Шкаф устройства плавного пуска.
- Машинное отделение с освещением, отоплением, контролем загазованности и вентиляцией.
АО «Красноярский завод синтетического каучука» (КЗСК) специализируется на производстве высококачественных бутадиен-нитрильных каучуков.
Производственные объекты «КЗСК» включают технологические установки выпуска бутадиен-нитрильных каучуков и линию порошкообразного бутадиен-нитрильного каучука, собственные подъездные пути, сливо-наливные эстакады, мощности по хранению сырья и готовой продукции.
Перед специалистами ООО «ГК МФМК» была поставлена задача разработать и спроектировать холодильную установку, а также произвести, доставить и установить на объекте с последующей пусконаладкой.
Предназначение данной установки заключается в охлаждении раствора хлорида кальция (CaCl2), циркулирующего в контуре потребителя.
Охлаждение конденсатора и маслоохладителя производится оборотной водой с температурой на входе до +20 °С. Установка имеет два режима работы – тёплый и холодный с поддержанием соответствующей температуры хладоносителя.
Основным рабочим режимом является холодный с температурой хладоносителя на выходе из испарителя -15 °С и холодопроизводительностью более 3000 кВт.
Дополнительным режимом является тёплый с температурой хладоносителя на выходе из испарителя -4 °С и холодопроизводительностью более 4000 кВт.
Холодильная установка работает одним холодильным контуром в одноступенчатом холодильном цикле.
В состав установки входят:
- Агрегат компрессорный на базе винтового открытого компрессора, разработанного фирмой Snowman совместно с SRM.
- Конденсатор кожухотрубный жидкостного охлаждения производства фирмы Provides.
- Испаритель кожухотрубный затопленного типа производства фирмы Provides.
- Шкаф управления.
- Шкаф собственных нужд машинного отделения.
- Шкаф устройства плавного пуска.
- Машинное отделение с освещением, отоплением, контролем загазованности и вентиляцией.
Установка эксплуатируется в условиях, нормированных для климатического исполнения УХЛ:
- для холодильного оборудования, размещенного в машинном отделении – категория размещения 4 по ГОСТ 15150-69 с ограничением нижнего предела температуры воздуха до плюс 5;
- для машинного отделения – категории размещения 1 по ГОСТ 15150-69 с ограничением нижнего предела температуры воздуха до минус 40 ºС, верхнего до плюс 40 ºС.
Изготовление установки произведено в соответствии с требованиями:
ФН и ПБ «Правила промышленной безопасности опасных производствен-ных объектов, на которых используется оборудование, работающее под избы-точным давлением», утверждённых приказом Ростехнадзора.
ТР ТС 032/2013 «О безопасности оборудования, работающего под избы-точным давлением», утверждённый решением Совета Евразийской экономиче-ской комиссии.
«Правилами устройства и безопасной эксплуатации холодильных систем» ПБ 09-592-03 и ОСТ 24.203.03-90.
