Моноблочные насосные установки для жилого комплекса
г. Москва
Жилые комплексы
Задача
Проектирование, производство и поставка насосных установок для системы кондиционирования и вентиляции жилого комплекса.
Решение
- 4 блочные насосные установки полной заводской готовности для монтажа на открытой площадке и в помещении

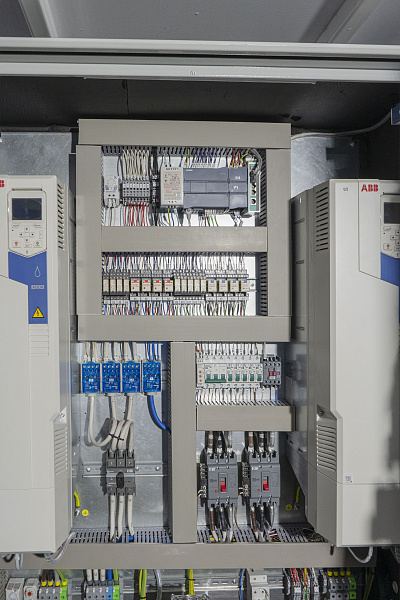

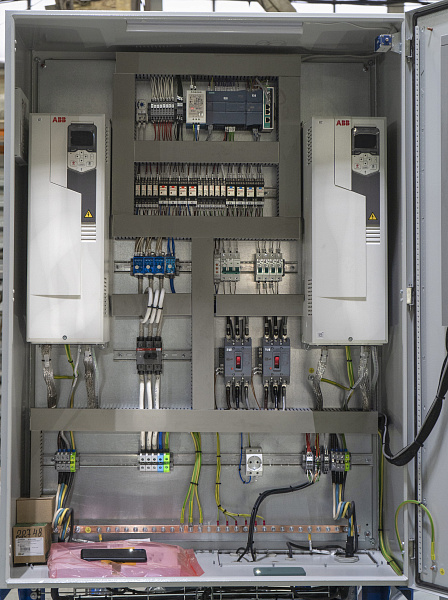

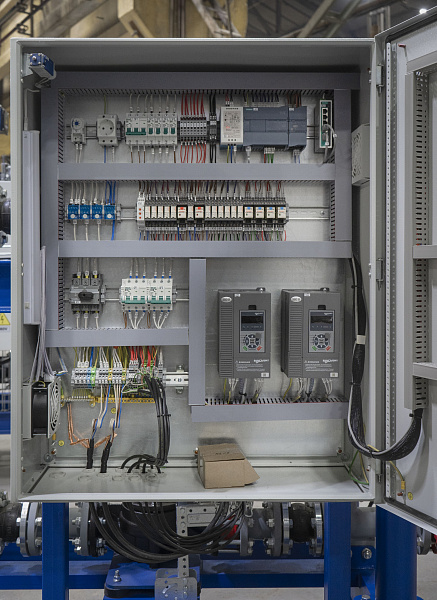

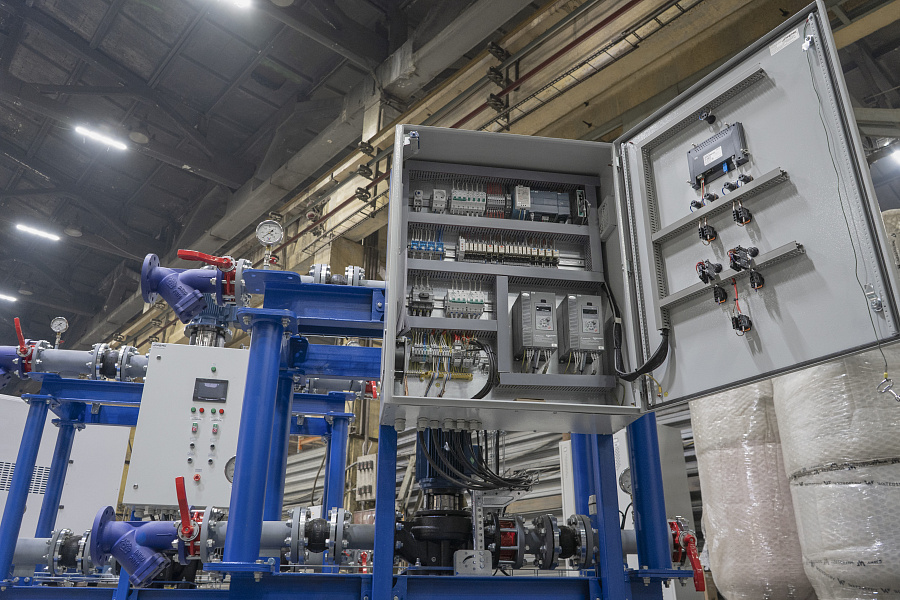

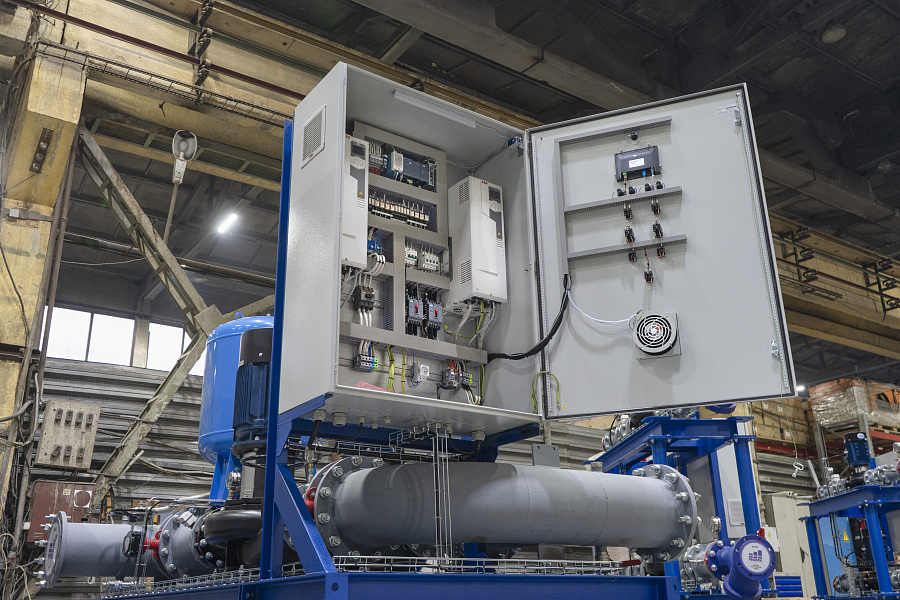

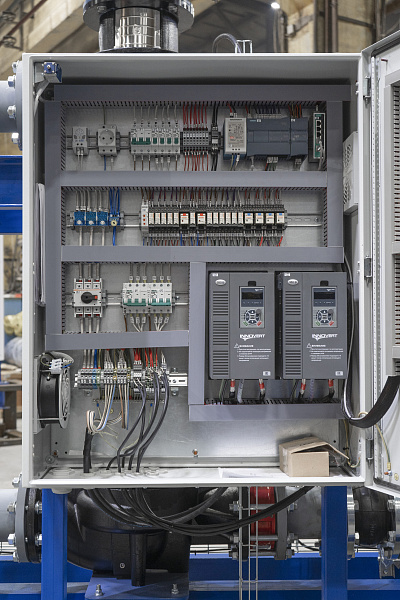

- Для оборудования произведены шкафы управления ОМЕГА на базе свободно программируемых контроллеров
- Реализовано частотное регулирование насосами
- Мощность установок от 4кВт до 37 кВт

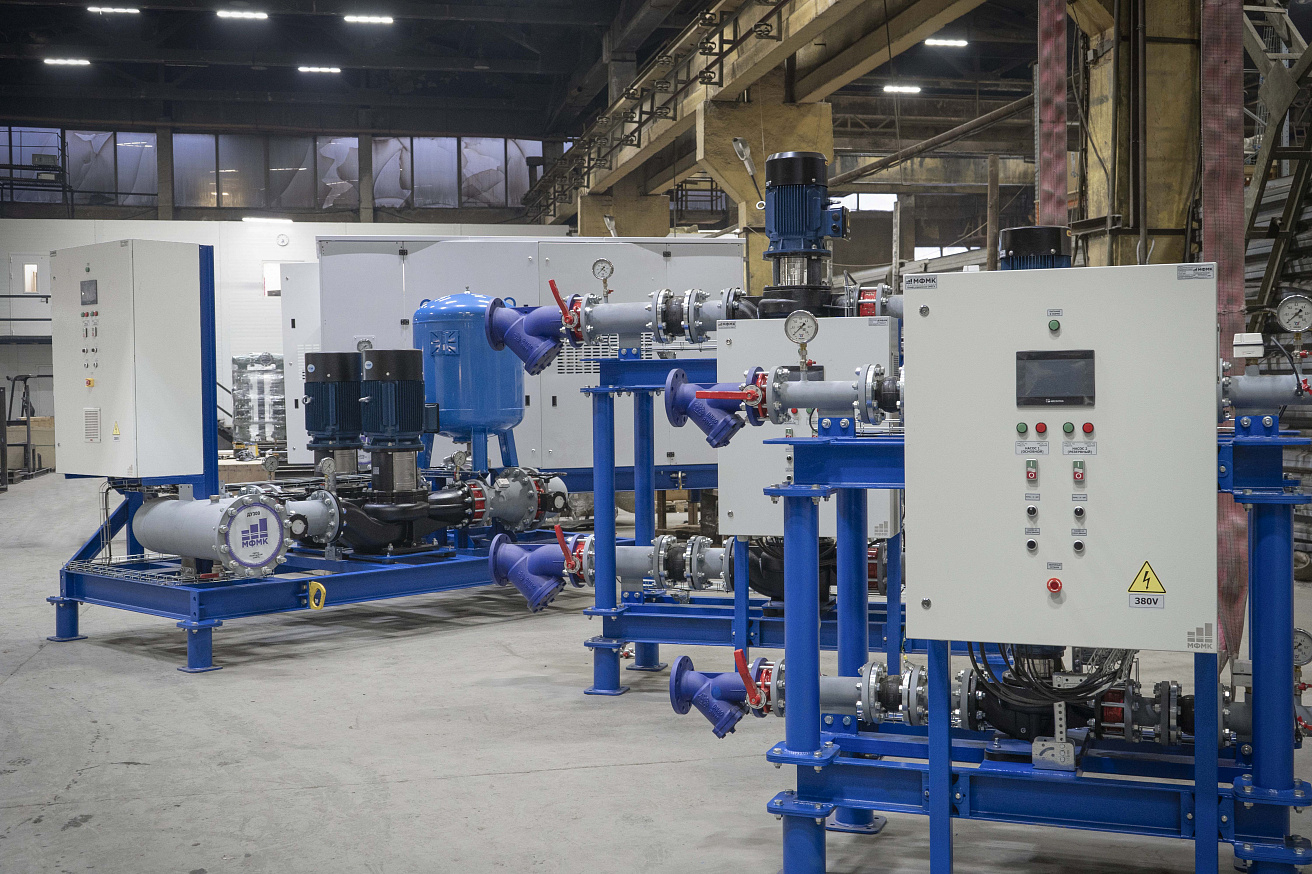

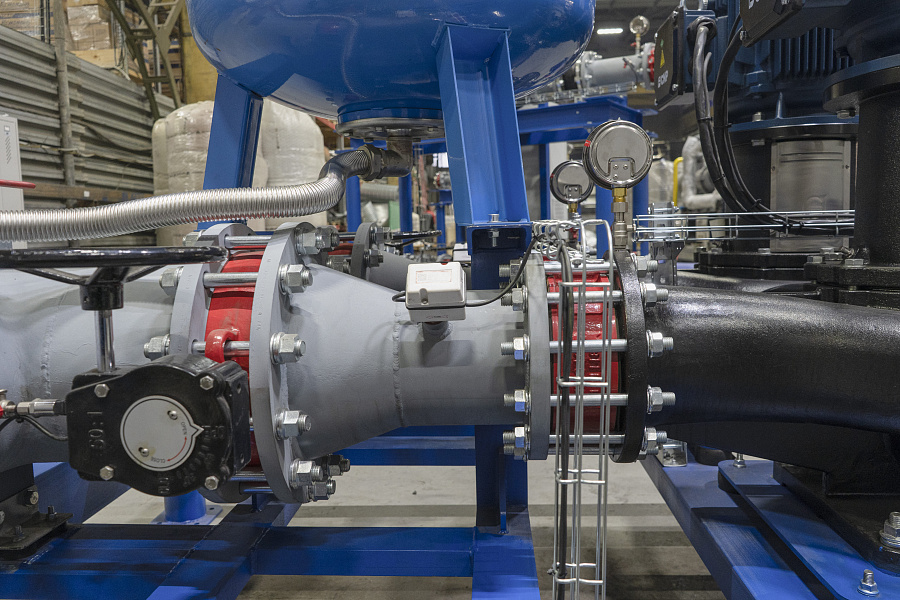

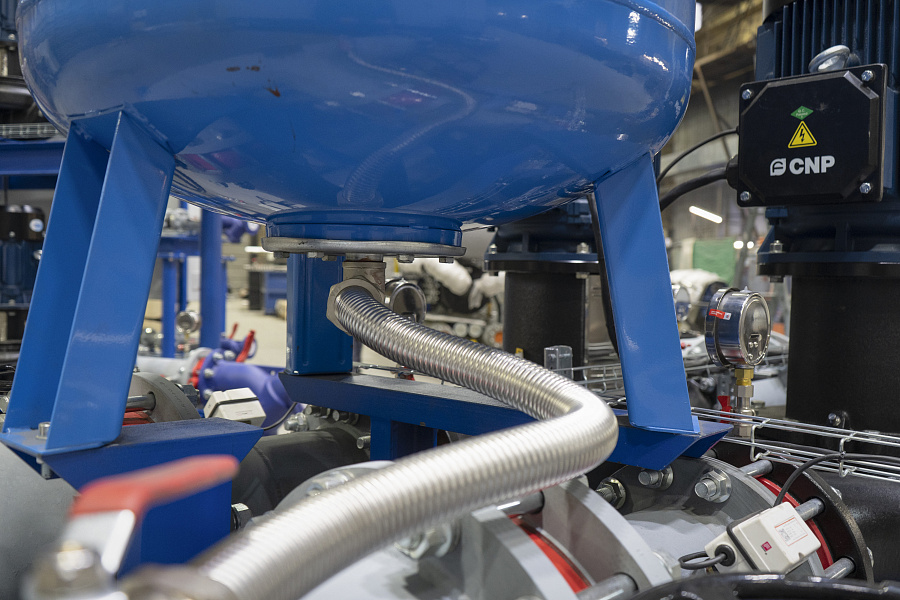

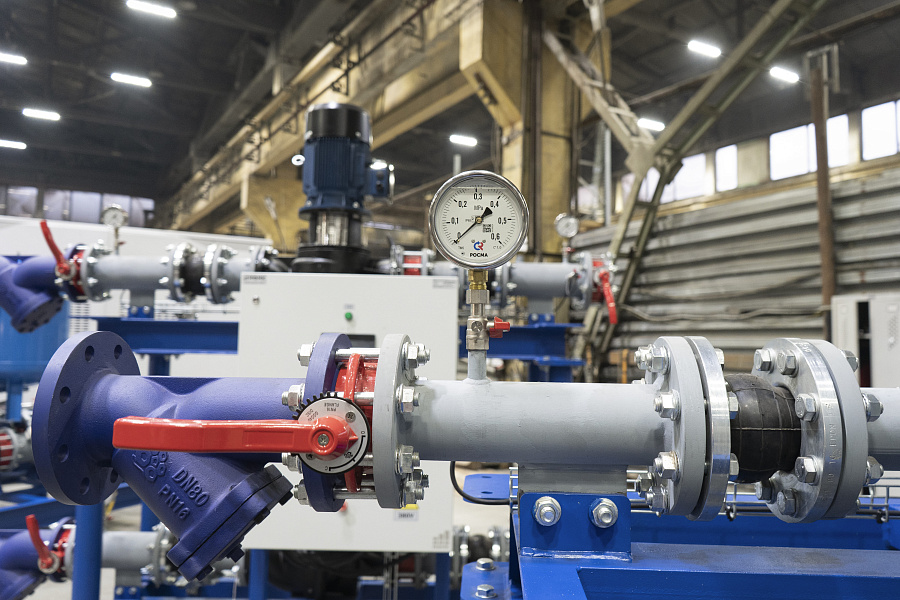

На фотографиях ниже представлено следующее оборудование:

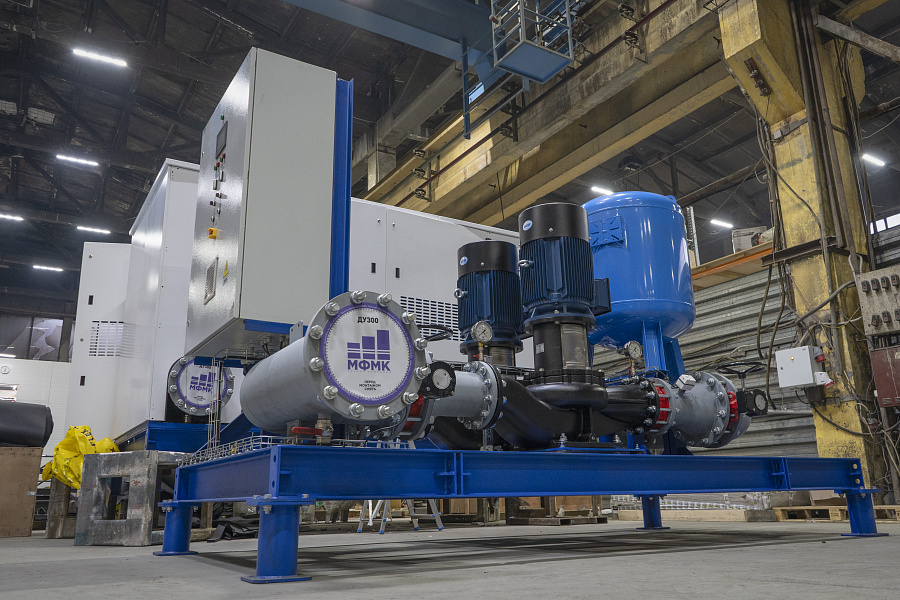

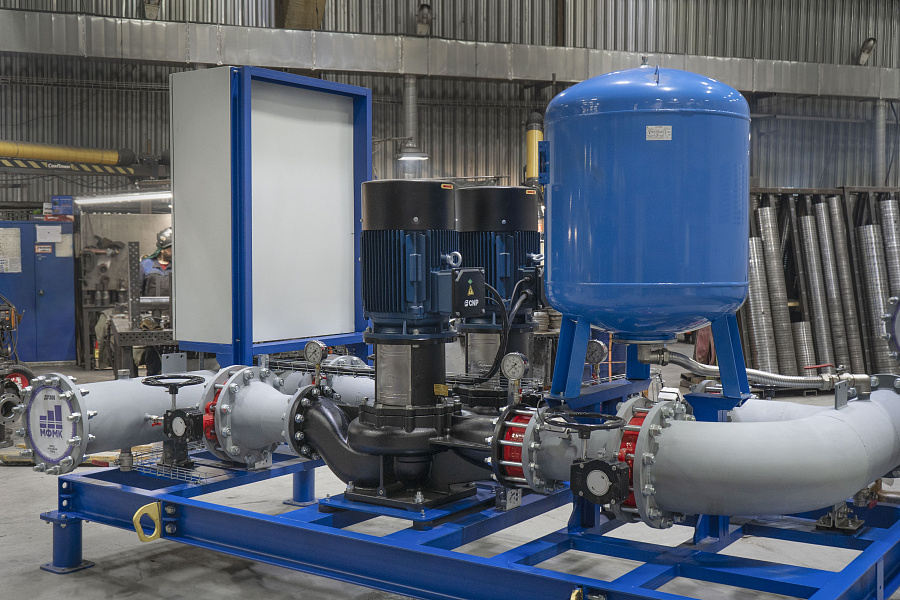

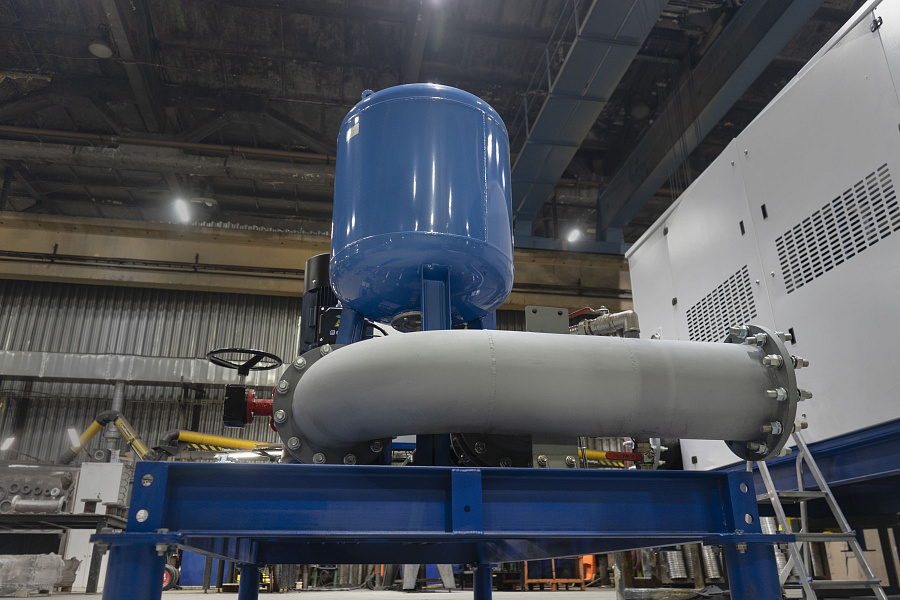

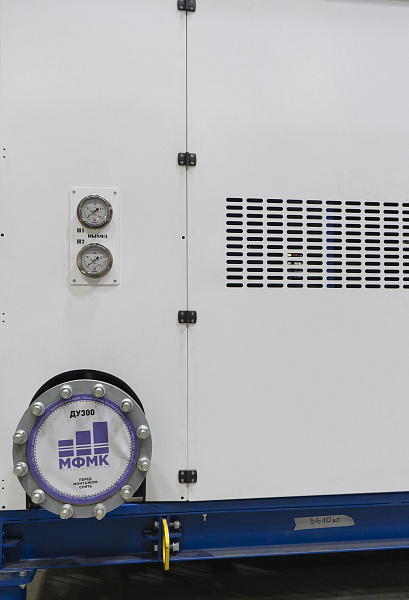

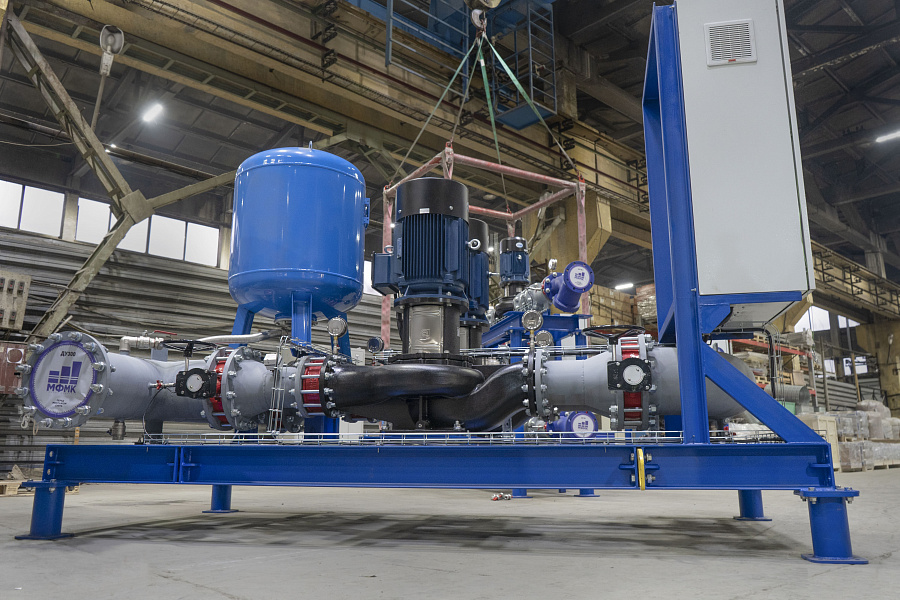

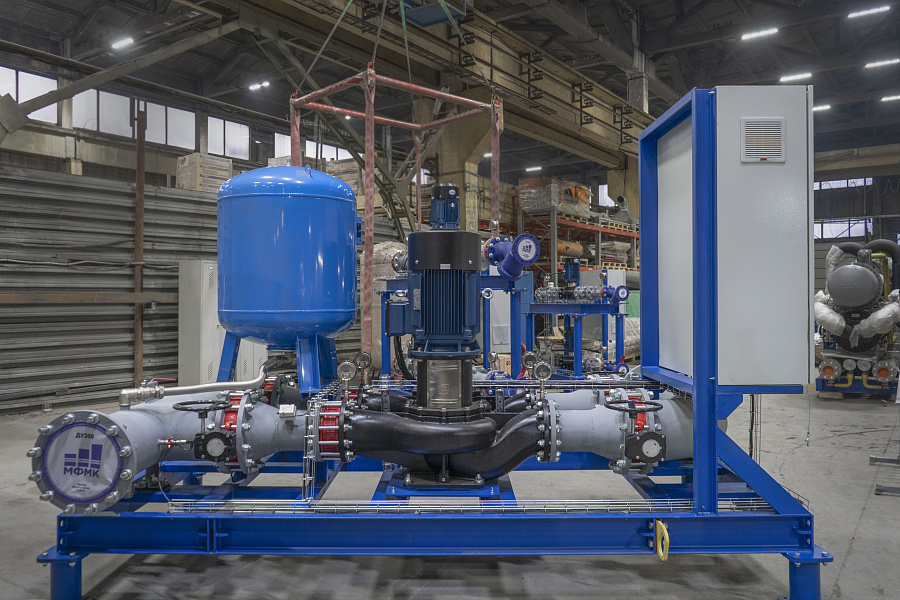

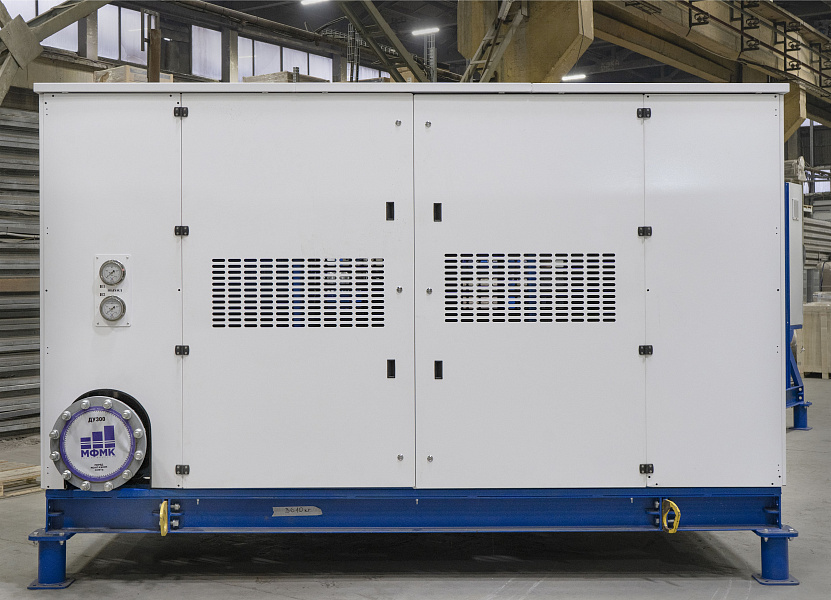

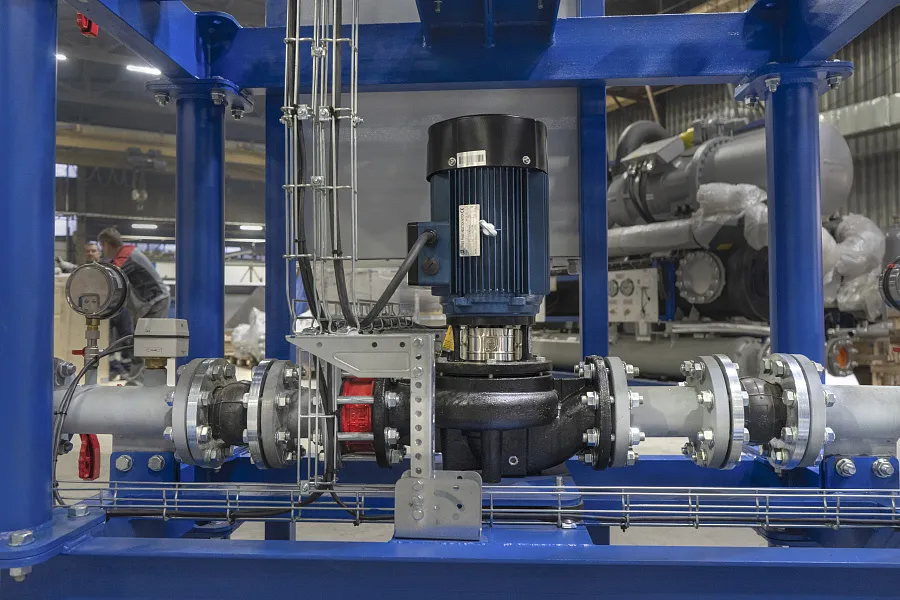

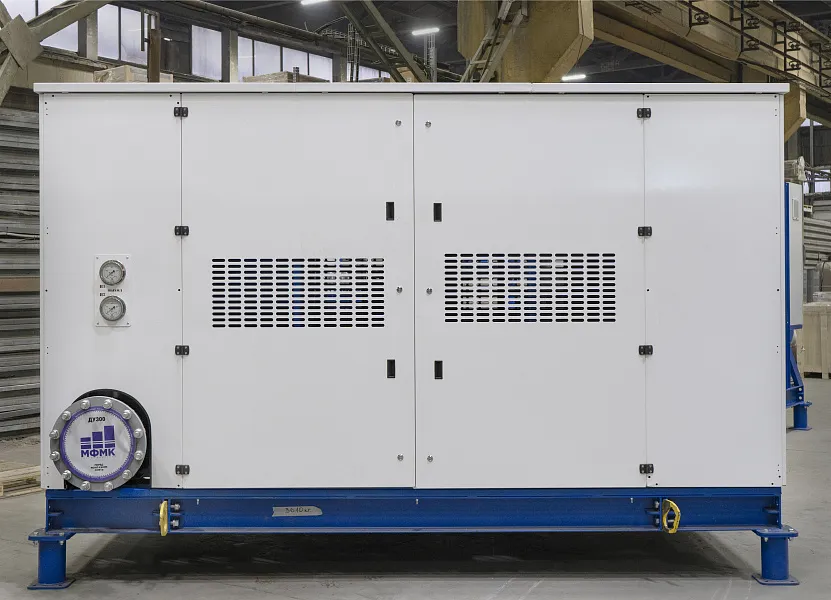

1. Насосная установка моноблочного исполнения УХЛ1 для монтажа на открытой площадке со шкафом управления на базе свободно программируемого контроллера для циркуляции 45% водного раствора этиленгликоля. Кол-во насосов: 1 рабочий, 1 резервный.

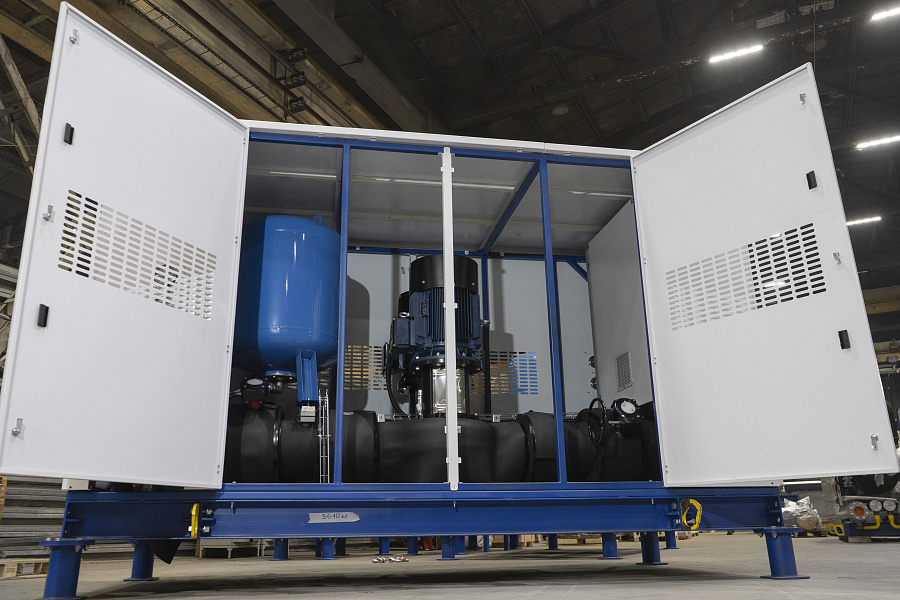

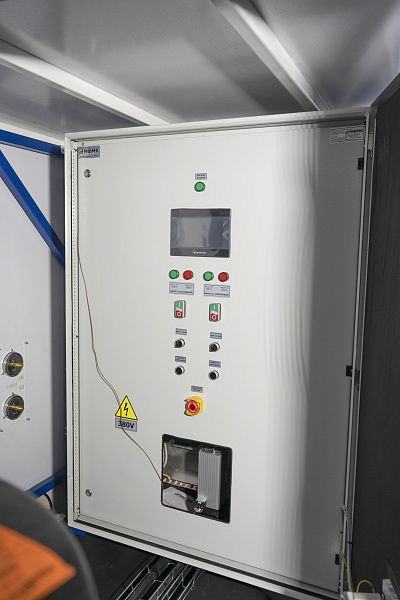

Насосная установка Альфа СПДкс2 TD250-19/4 37 кВт КЧ2 УХЛ1 полной заводской готовности со шкафом управления на базе контроллера Siemens в защитном кожухе. Шкаф с панелью управления установлен внутри кожуха. Характеристики насоса: расход 509 м3/час, напор 18,9 м, установленная мощность двигателя N=37кВт. Частотное регулирование насосов.

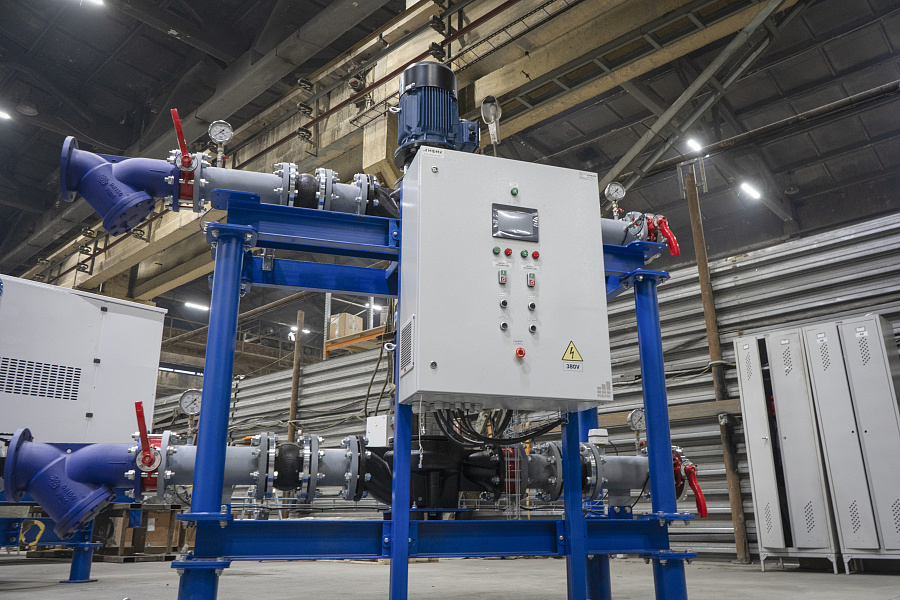

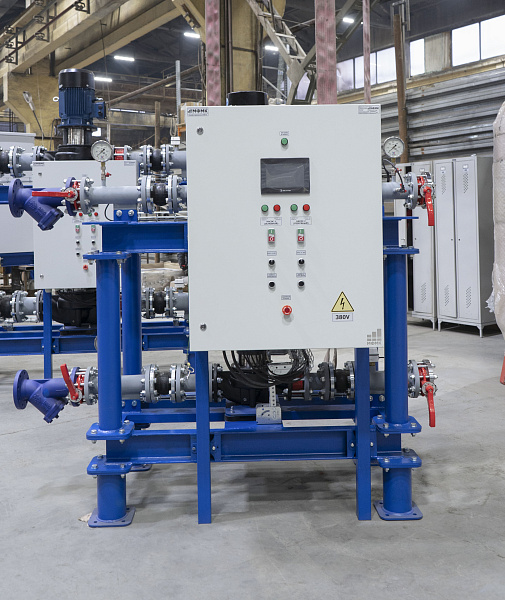

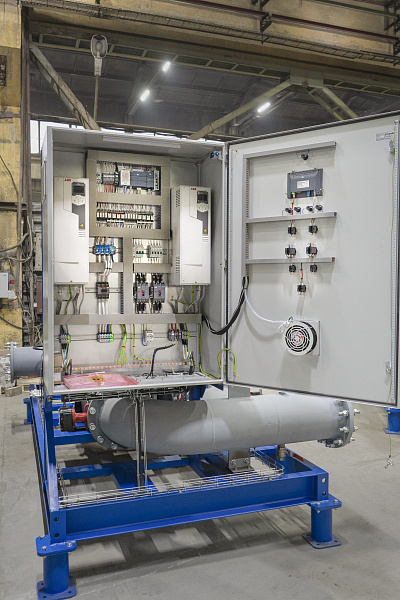

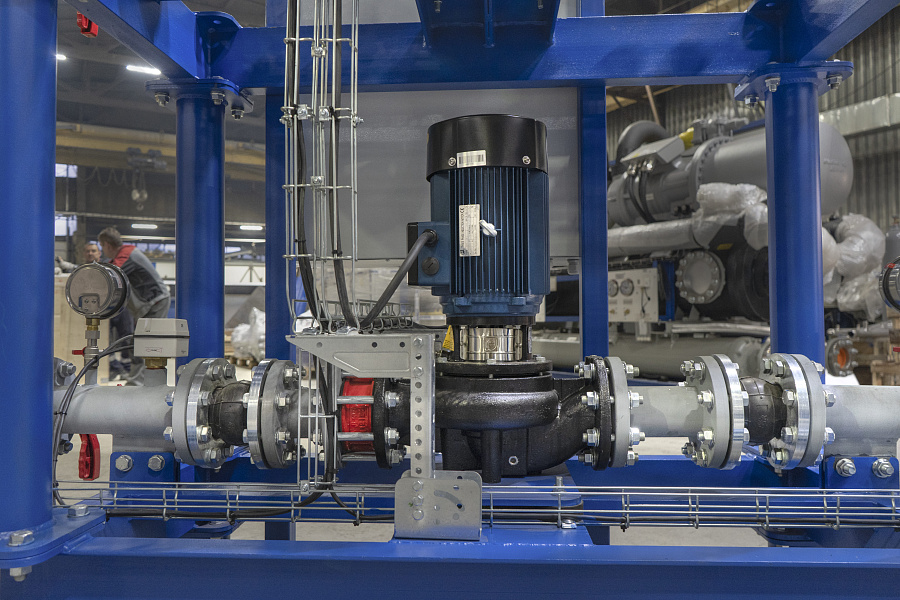

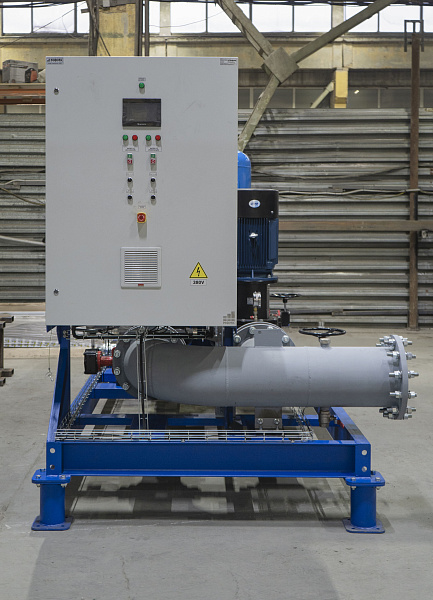

2. Насосная установка моноблочного исполнения УХЛ4 для монтажа в помещении со шкафом управления на базе свободно программируемого контроллера для циркуляции воды. Кол-во насосов: 1 рабочий, 1 резервный.
Насосная установка Альфа СПДкс2 TD200-24/4 30 кВт КЧ2 УХЛ4 полной заводской готовности со шкафом управления на базе контроллера Siemens с панелью управления. Характеристики насоса: расход 314 м3/час, напор 23,5 м, установленная мощность двигателя N=30 кВт. Частотное регулирование насосов.

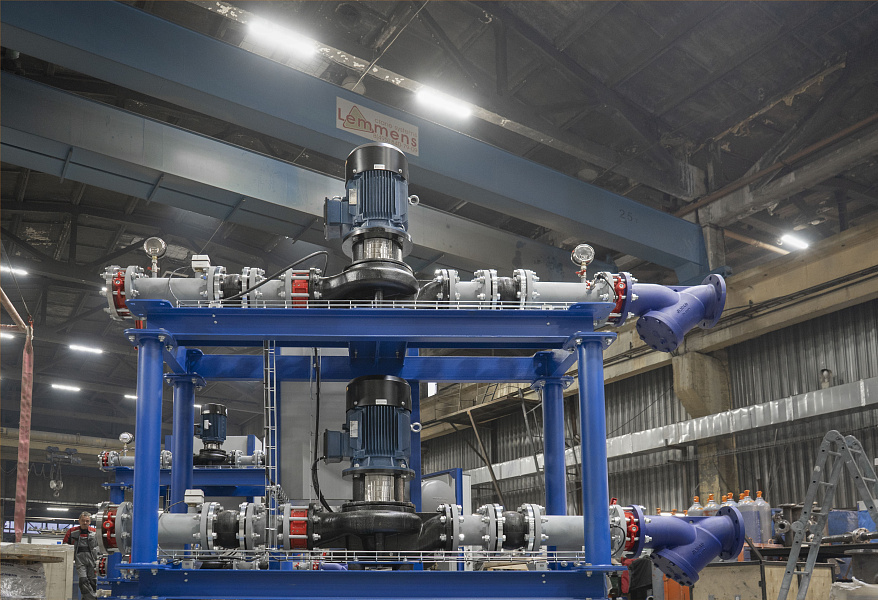

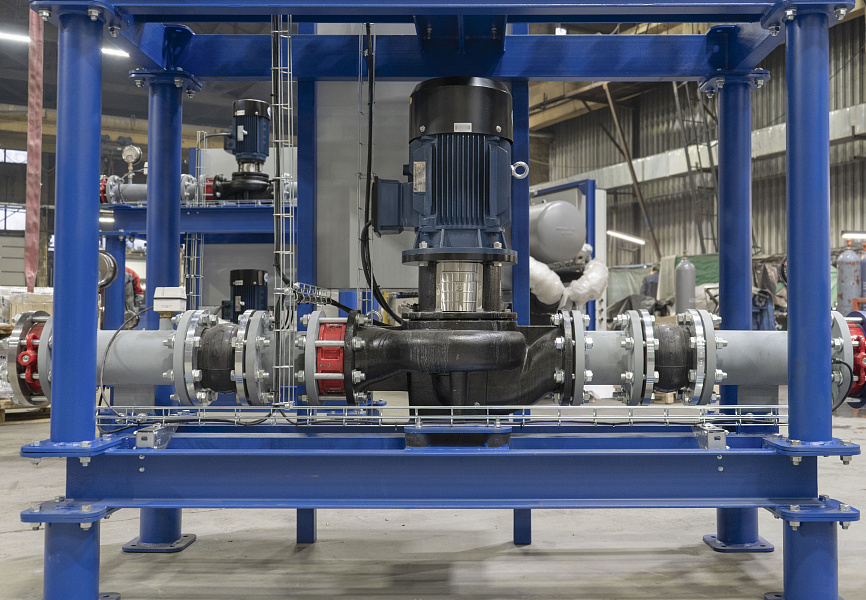

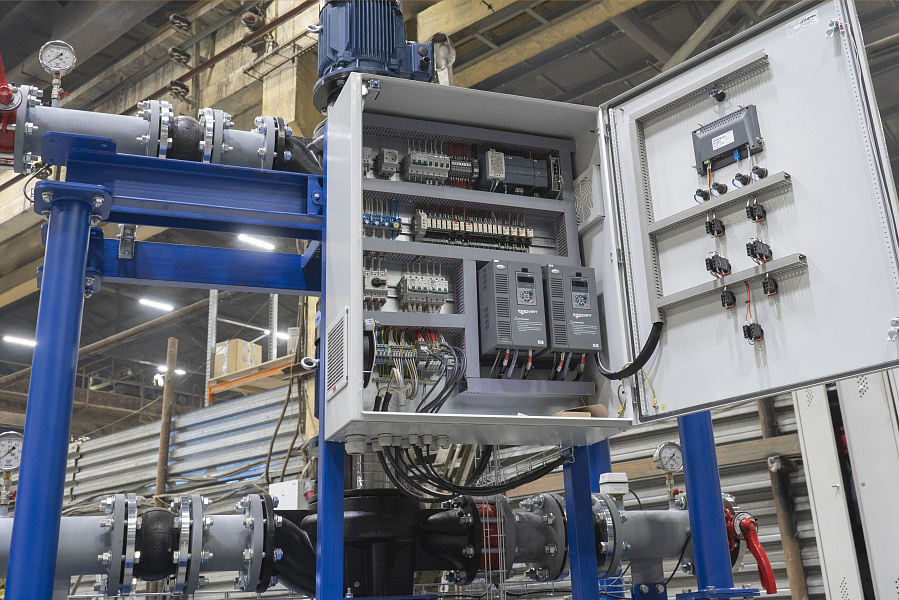

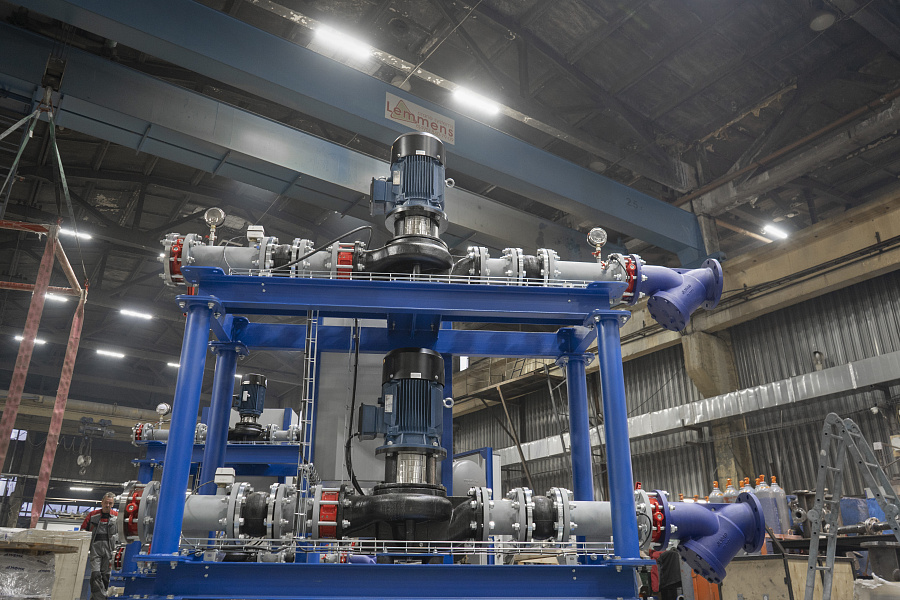

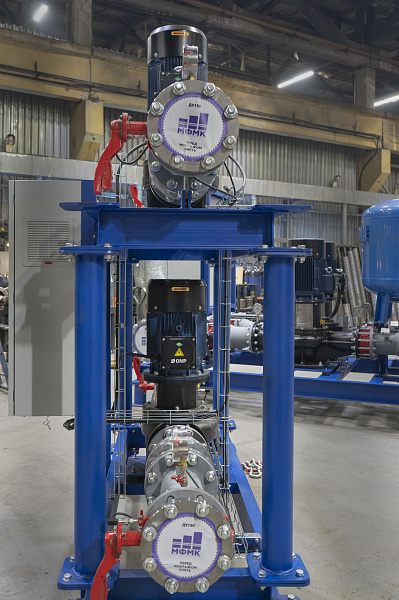

3. Насосная установка моноблочного исполнения компактная 2-х уровневая УХЛ4 для монтажа в помещении со шкафом управления на базе свободно программируемого контроллера для циркуляции воды. Кол-во насосов: 2 рабочих.
Насосная установка Альфа СПДкс2 TD150-12.5 11 кВт КЧ2 УХЛ4 полной заводской готовности со шкафом управления на базе контроллера Siemens с панелью управления. Характеристики насоса: расход 108 м3/час, напор 14 м, установленная мощность двигателя каждого насоса N=11 кВт. Частотное регулирование насосов.

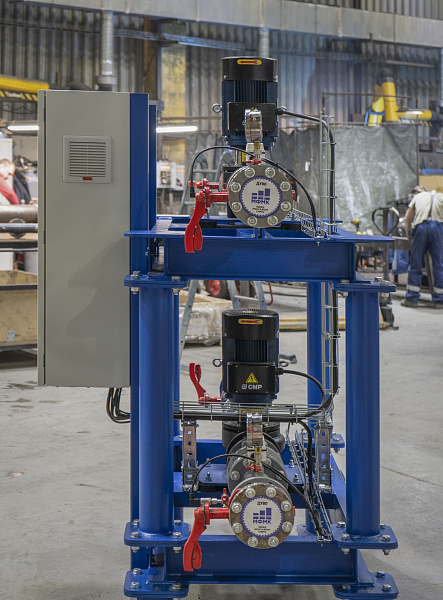

4. Насосная установка моноблочного исполнения компактная 2-х уровневая УХЛ4 для монтажа в помещении со шкафом управления на базе свободно программируемого контроллера для циркуляции воды. Кол-во насосов: 2 рабочих.
Насосная установка Альфа СПДкс2 TD80-18 4 кВт КЧ2 УХЛ4 полной заводской готовности со шкафом управления на базе контроллера Siemens с панелью управления. Характеристики насоса: расход 50 м3/час, напор 14 м, установленная мощность двигателя каждого насоса N=4 кВт. Частотное регулирование насосов.
