Разработка шкафов управления индивидуального теплового пункта (ИТП) жилого комплекса.
Москва
Жилые комплексы
Заказчик: ООО «ФСК Девелопмент»
Объект: Жилой комплекс с подземным паркингом по адресу: г. Москва, ул. Монтажная, вл. 8/24.

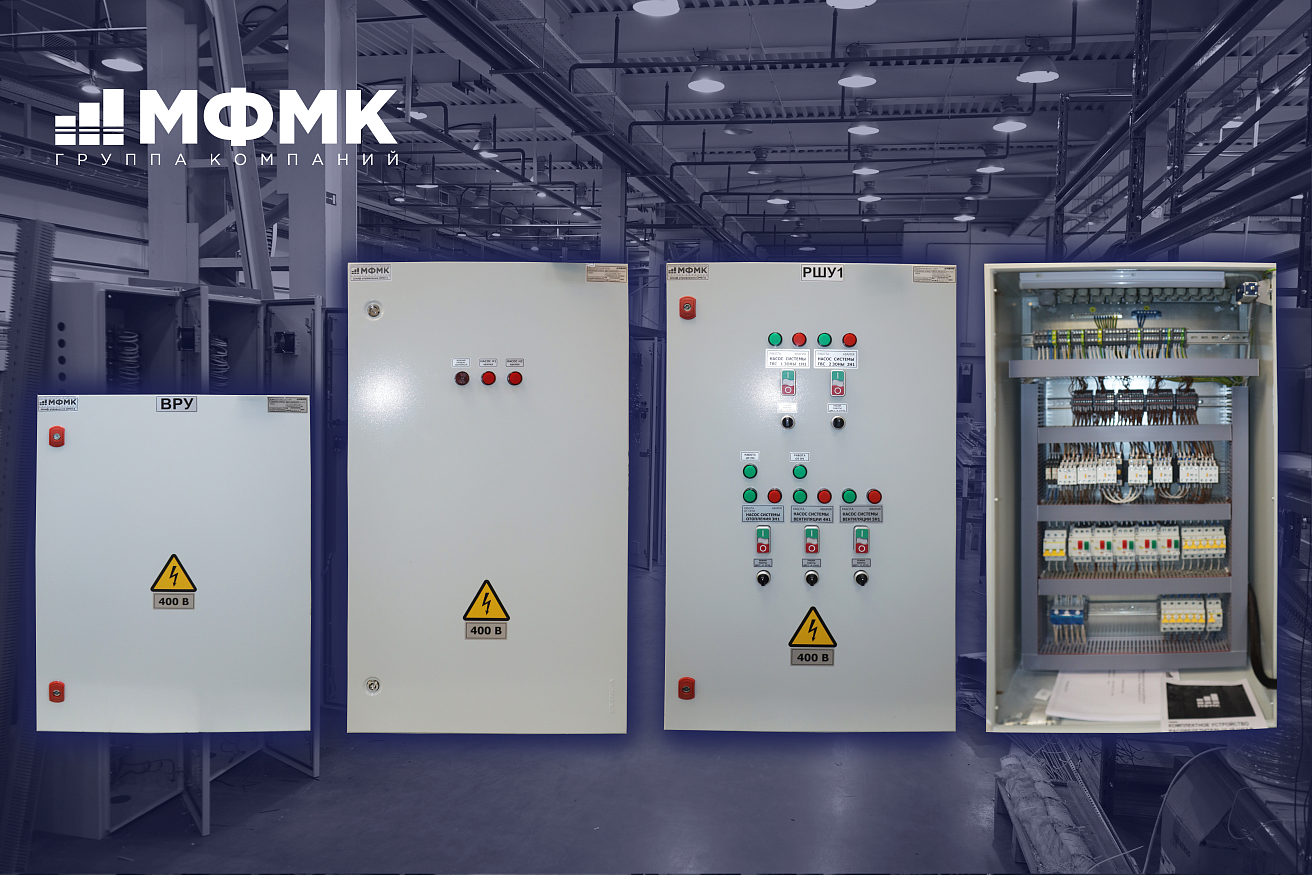

Осуществлена разработка шкафов управления и распределения для инженерных систем ИТП:
• ВРУ-ИТП – вводно-распределительный щит общей мощностью 47,95 кВт. Питание выполнено по двум взаиморезервируемым кабельным линиям;
• РШУ-1, РШУ-2 – шкафы распределения и управления насосами. Каждый РШУ питает 5 насосов. Мощности агрегатов: насосы ГВС/отопления – 0,55 кВт и 11 кВт, насос вентиляции – 4 кВт;
• ШПЧ – шкаф преобразователей частоты. Оснащен двумя ПЧ: 11 кВт и 4 кВт, а также системой АВР для питания важных систем— шкаф автоматизации, узел учета тепловой энергии и других;
• ШУДН – шкаф управления дренажными насосами. Обеспечивает автоматический попеременный запуск 2-х насосов по 2,2 кВт.
Реализованы алгоритмы взаимных блокировок и резервирования насосных групп, а также автоматическое поддержание давления в системах с помощью ЧРП.
