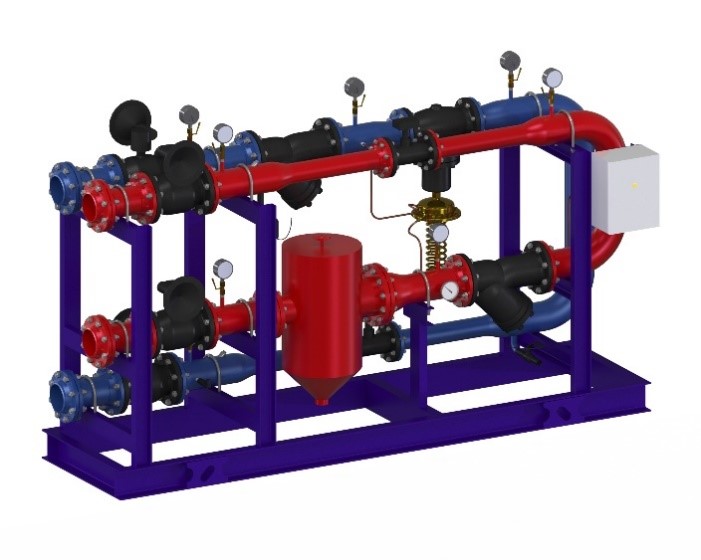

Модуль ввода и учета тепла

Модуль ввода и учета тепла
Количество расходомеров От 1 до 3 для стандартного исполнения
Максимальная тепловая нагрузка До 5 Гкал/ч для стандартного исполнения
Максимальная температура 200°С
Теплоноситель Вода, растворы пропилен-этиленгликоля
Максимальное рабочее давление 2,5 МПа
Максимальная температура окружающей среды 50°С
Модуль ввода и учета тепла

Область применения:

Узлом учета теплопотребления оснащаются все без исключения ТП. Он выполняется по отдельной части проекта ТП в соответствии с требованиями «Правил коммерческого учета тепловой энергии, теплоносителя» (Постановление Правительства РФ №1034 от 18.11.2013 г.»

Модуль ввода и учета тепловой энергии предназначен для приема теплоносителя подаваемого из тепловой сети, учета его потребления и распределения теплоносителя между системами энергопотребления.

Компания ООО «ГК МФМК» предлагает для оснащения УУ теплосчетчик на базе электромагнитных расходомеров ПРЭМ, Питерфлоу, ЭРСВ. Тепловычислители ВКТ, ТВ, ТСРВ, ВИС.Т и термопреобразователи сопротивления КТСБ, ТПС, и т.д.

Расходомеры устанавливаются на подающем и обратном трубопроводах ТП, подпиточном трубопроводе (при его наличии), а также на трубопроводе системы ГВС после узла приготовления горячей воды при открытой схеме теплоснабжения. При конструировании УУ до расходомеров следует предусматривать прямолинейные участки трубопроводов, указанные в паспортах на соответствующие расходомеры.

В схемах УУ на подающем и обратном трубопроводах также применяются преобразователи давления СДВ-И. При комплектации ТП УУ и блочной установкой тепловычислитель обычно размещается отдельно от щита управления БТП.

С помощью коммерческого узла учета тепловой энергии определяются следующие параметры:

  • Интервал времени безаварийной работы тепловой системы;
  • Интервал времени действия нештатных ситуаций;
  • Отпущенная тепловая энергия;
  • Масса (объем) теплоносителя, отпущенного и полученного источником теплоты соответственно по подающему и обратному трубопроводам;
  • Тепловая энергия, отпущенная за каждый час;
  • Среднечасовая и среднесуточная температура теплоносителя в подающем и обратном трубопроводах системы теплопотребления объекта;
Технические характеристики
Количество расходомеров От 1 до 3 для стандартного исполнения
Максимальная тепловая нагрузка До 5 Гкал/ч для стандартного исполнения
Максимальная температура 200°С
Теплоноситель Вода, растворы пропилен-этиленгликоля
Максимальное рабочее давление 2,5 МПа
Максимальная температура окружающей среды 50°С
Схемы
