Модуль двухступенчатой системы ГВС на базе моноблока

Модуль двухступенчатой системы ГВС на базе моноблока
Модуль двухступенчатой системы ГВС на базе моноблока
Количество теплообменников От 1 до 2 для стандартного исполнения
Количество циркуляционных насосов От 1 до 3 для стандартного исполнения
Максимальная тепловая нагрузка До 5 Гкал/ч для стандартного исполнения
Максимальная температура По греющей стороне 200°С; По нагреваемой 70°С.
Тип регулирования отопления По установленному значению температуры горячей воды, подаваемой потребителю
Тип регулирования насосов релейное с контроллером, частотное с контроллером, частотное для каждого насоса с контроллером
Теплоноситель Вода, растворы пропилен-этиленгликоля
Максимальное рабочее давление 1,6 МПа
Максимальная температура окружающей среды 50°С

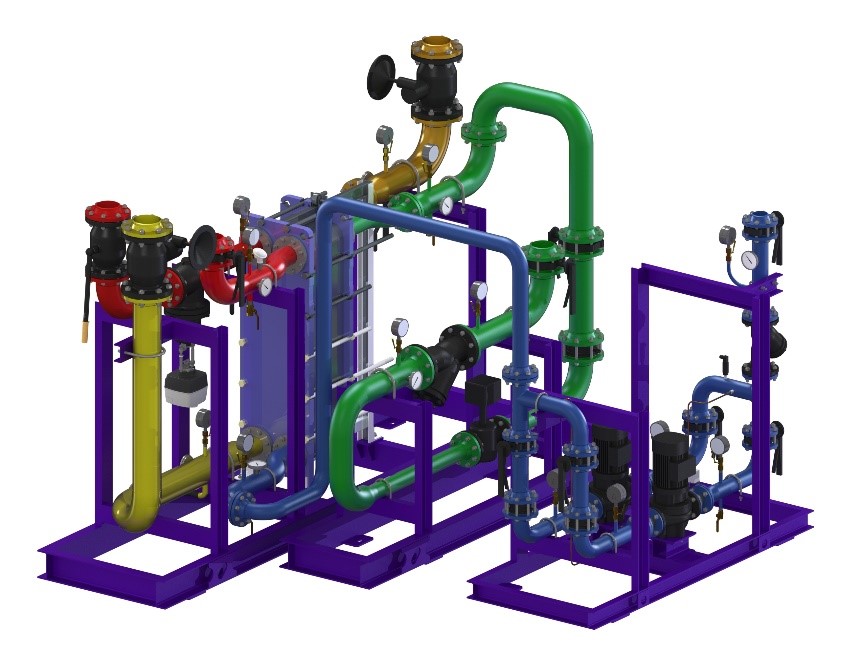

Модуль двухступенчатой системы ГВС на базе моноблока

Область применения:

Модуль двухступенчатой системы ГВС на базе теплообменника моноблока применяется в закрытых системах приготовления горячей воды. Модуль представляет из себя запорно-регулирующею арматуру, теплообменный аппарат, циркуляционные насосы и трубопроводную обвязку, собранную в единую конструкцию на общей раме. Модуль двухступенчатой системы ГВС на базе моноблока отличается от стандартной двухступенчатой системы тем, что применяется особый двухходовой теплообменник. Он представляет из себя двухходовой теплообменный аппарат пластинчатого типа, который совмещает в себе обе ступени, подогрев и последующей нагрев до нормативных значений температуры горячей воды.

Первая условная ступень полностью подключается к обратному трубопроводу тепловой сети и подогревает холодную воду из хоз. питьевого водопровода до определенного промежуточного значения. Далее подогретая вода попадает во вторую условную ступень, которая подключается к подающему трубопроводу тепловой сети. Во второй условной ступени горячая вода нагревается до нормативного значения и подается в систему ГВС. Регулирующий клапан установлен на греющем трубопроводе второй ступени и регулирование производится аналогично, как и в одноступенчатой схеме ГВС. Наличие линии циркуляции обеспечивает то, что перед водоразборным прибором всегда поддерживается нормативная температура горячей воды

Отличительной особенностью данной системы является то, что по стороне потребителя необходимо использовать арматуру, насосы и трубопроводы, соответствующие требованиям СанПин по хоз. питьевому водоснабжению. При производстве своих модулей мы соблюдаем данное требование и применяем материалы, соответствующие данным требованиям.

Функции модуля двухступенчатой системы ГВС

  • Обеспечение точного регулирования температуры горячей воды, согласно заданному нормативному значению;
  • Защита электродвигателя от токов короткого замыкания и тепловой перегрузки, перекоса фаз, повышенного и пониженного напряжения питающей сети.
  • Экономия потребляемой электроэнергии за счет применения насосов с регулируемой частотой вращения.
  • Постоянный учет наработки насосов в часах и автоматическое переключение насосов для ее выравнивания.
  • Постоянный учет количества пусков насосов в час и автоматическое переключение при превышении заданной величины.
  • Защита насосов от «сухого» хода.
  • Суточное и недельное программирование режимов работы модуля.
  • Обеспечение аварийного режима работы модуля при выходе из строя частотного преобразователя (переходит в релейный режим работы)
  • Обеспечение аварийного режима работы модуля при аварии контроллера.
  • Цветной сенсорный дисплей контроллера с меню на русском языке.
  • Светодиодная индикация: сеть, работа, авария каждого насоса.
  • Встроенный протокол передачи данных Modbus RTU.
Технические характеристики
Количество теплообменников От 1 до 2 для стандартного исполнения
Количество циркуляционных насосов От 1 до 3 для стандартного исполнения
Максимальная тепловая нагрузка До 5 Гкал/ч для стандартного исполнения
Максимальная температура По греющей стороне 200°С; По нагреваемой 70°С.
Тип регулирования отопления По установленному значению температуры горячей воды, подаваемой потребителю
Тип регулирования насосов релейное с контроллером, частотное с контроллером, частотное для каждого насоса с контроллером
Теплоноситель Вода, растворы пропилен-этиленгликоля
Максимальное рабочее давление 1,6 МПа
Максимальная температура окружающей среды 50°С
